№ Название Назначение

8 Входы для видеокамер Входы для видеокамер 1 и 2

9 Входы для вызывных панелей Входы для панелей 1 и 2

10 Канал интеркома Для подключения дополнительных

мониторов

11 Динамик

12 Переключатель 75 Ом Выключатель нагрузки видео канала

13 Разъем подключения блока питания

14 Выход дополнительного реле Управление воротами

15 Шнур питания

4. Схемы подключения

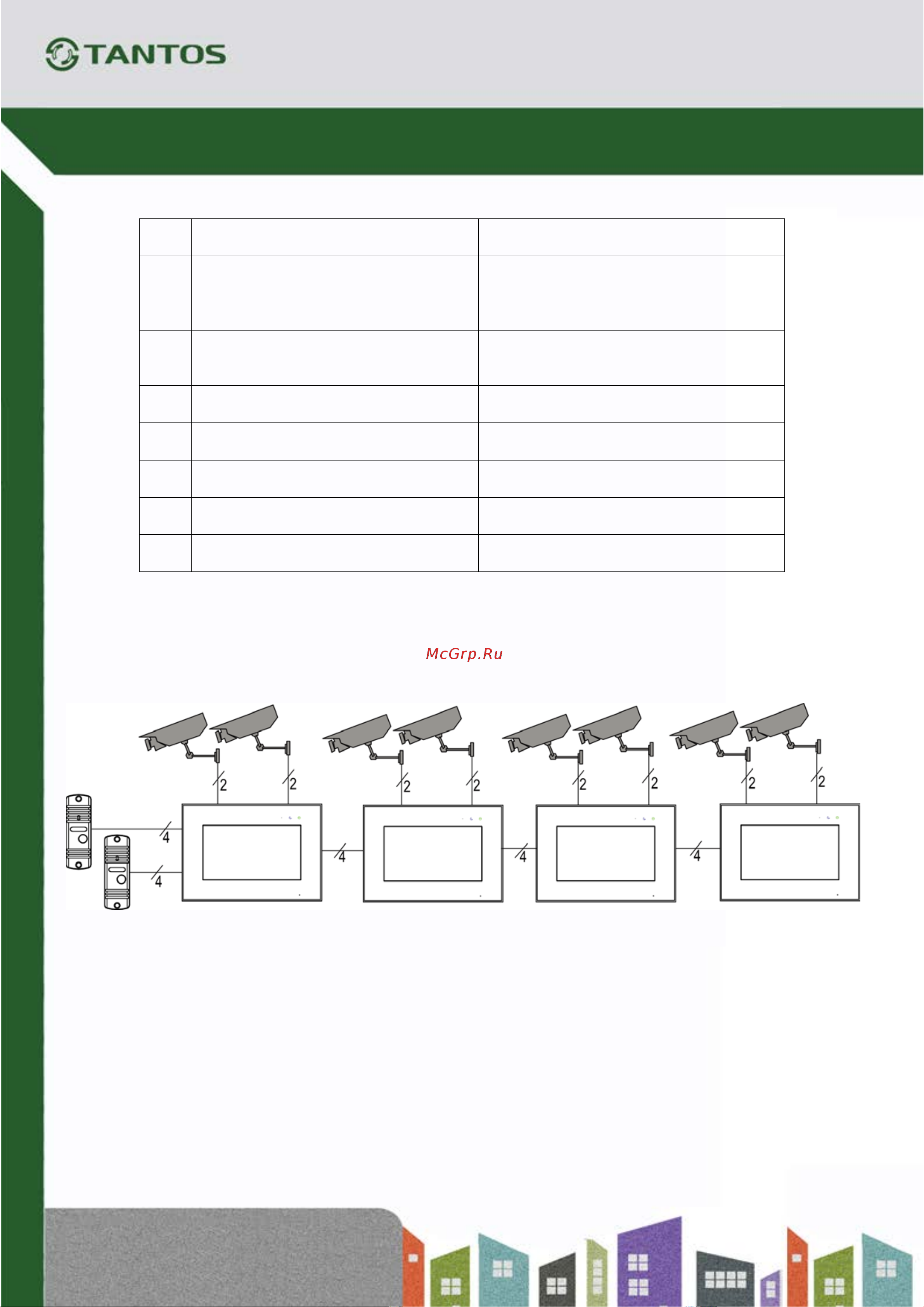

4.1 Структурная схема

Примечания:

1. Если используется вызывная панель формата AHD, то все дополнительные мониторы должны

поддерживать этот формат.

4.2 Схема подключения

Для исключения помех и искажений аудио и видеосигналов для подключения вызывных панелей

рекомендуется использовать кабель типа КВК 2х0,75 кв.мм с медными жилами и оплеткой.

Дополнительные видеокамеры должны иметь отдельный блок питания. Подключение видеокамер

производиться коаксиальным кабелем, сечением, соответствующим расстоянию до устройств. При

подключении дополнительных устройств необходимо соблюдать полярность.

Использование кабеля UTP при подключении панелей формата AHD, не допускается.

Основной

монитор

Дополнит.

Монитор 1

Дополнит.

Монитор 2

Дополнит.

Монитор 3
