Примечания:

1. В качестве дополнительных мониторов могут использоваться мониторы моделей VELA и LIRA.

2. Видеокамера должна иметь отдельное питание. При подключении видеокамеры необходимо

изменить настройки «Вход 3».

Цветовая маркировка и назначение проводов шлейфов

Цвет провода

Шлейф панелей

Шлейф интеркома

Красный

Аудио Аудио

Синий

Общий Общий

Желтый

+12В питание вызывной панели Шина DATA

Белый

Видео Видео

Коричневый

Шина DATA (только 1-я панель) -

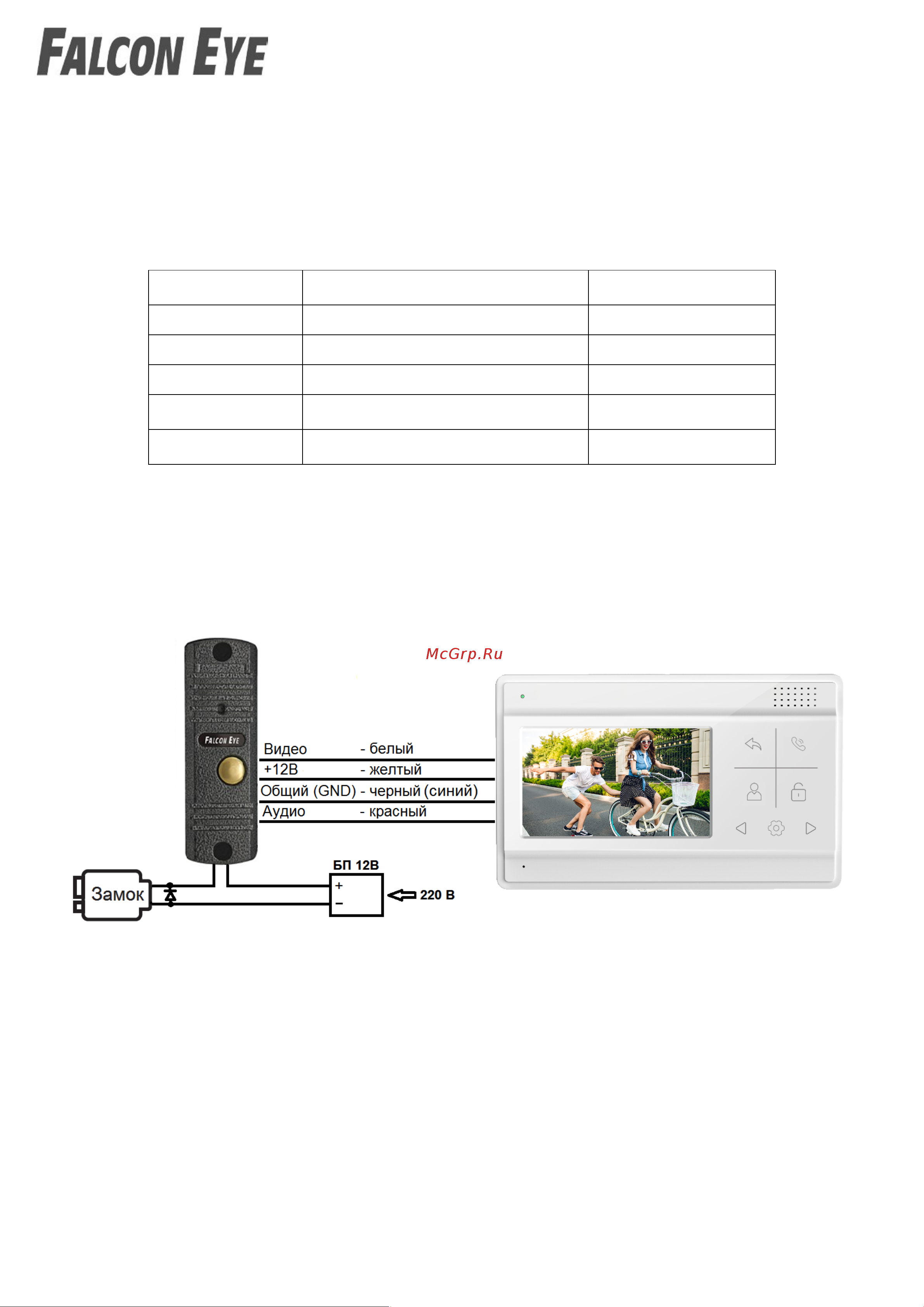

Схема подключения
