➢ при укладке под углом 60° - 300-350 мм;

➢ при укладке под углом 45° - 250-300 мм.

5.1 Начало укладки

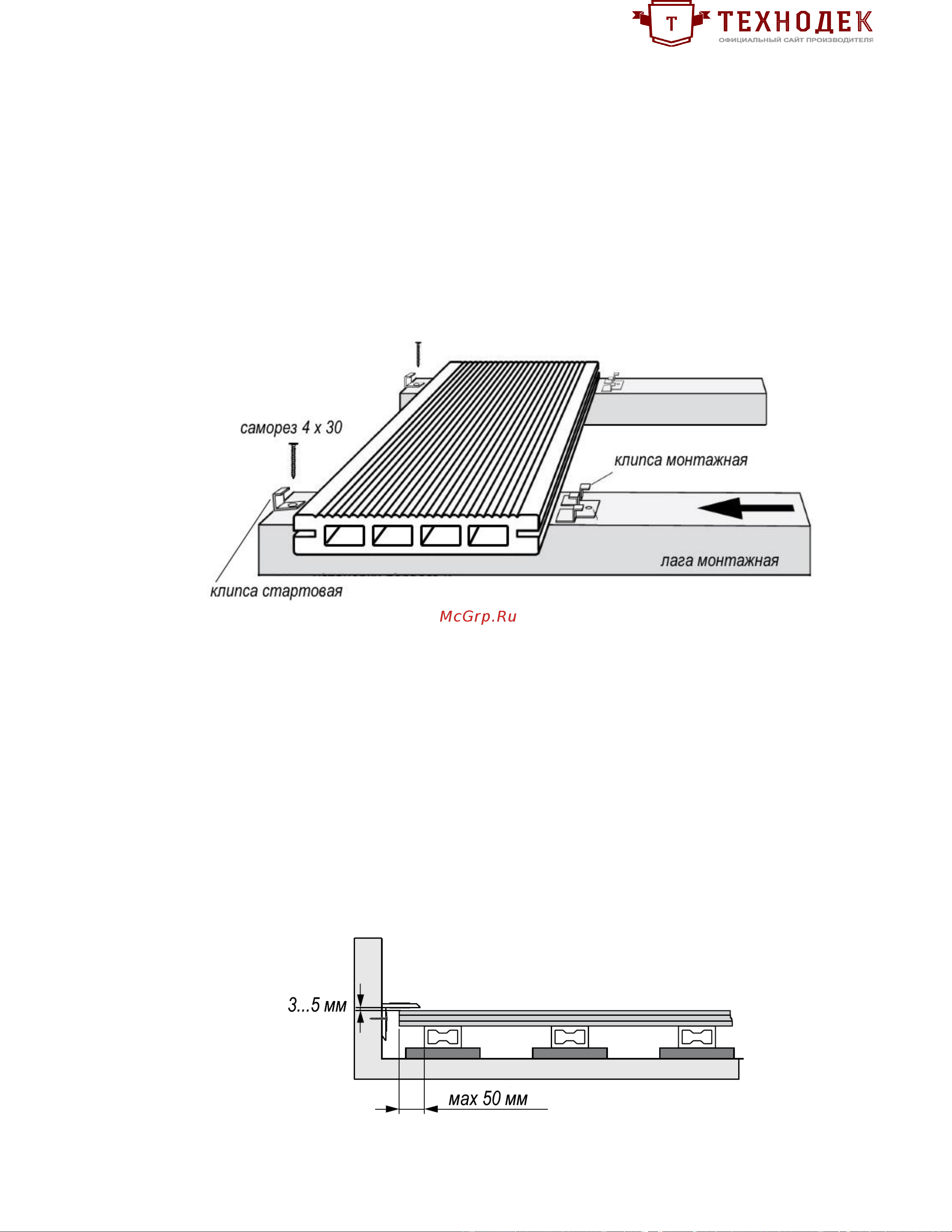

Выполнить крепление первого профиля стартовой клипсой, (Рис. 9) прикрепив

шурупом стартовую клипсу в самом центре лаги на расстоянии не менее 3 см от края,

чтобы избежать разрушения композитного материала. При этом следить за прямым

расположением профиля. Максимальный торцевой свес профиля не должен

превышать 50 мм. Линейный свес профиля недопустим!

Рис.9

ВАЖНО!

При ввинчивании шурупов необходимо следить за тем, чтобы шляпка шурупа была

заподлицо с поверхностью стартовой клипсы, а также, не следует затягивать

шурупы слишком сильно, это может привести к повреждению монтажной лаги.

5.2 Дальнейшая укладка

При монтаже на оригинальную лагу из ДПК, клемму необходимо плотно прижать к лаге

и прикрутить к основанию шурупом с потайной головкой (Рис.9).

Последующие профили вставляются в уже установленные клеммы последовательно

(Рис.11). Максимальный торцевой свес профиля не должен превышать 50 мм (Рис.10).

Линейный свес профиля недопустим!

Рис. 10
