Для террасных настилов, которые размещены вокруг здания (Г- или П-образной

формы), в местах перпендикулярных стыков также необходимо наличие

разделительного шва (Рис. 16,17).

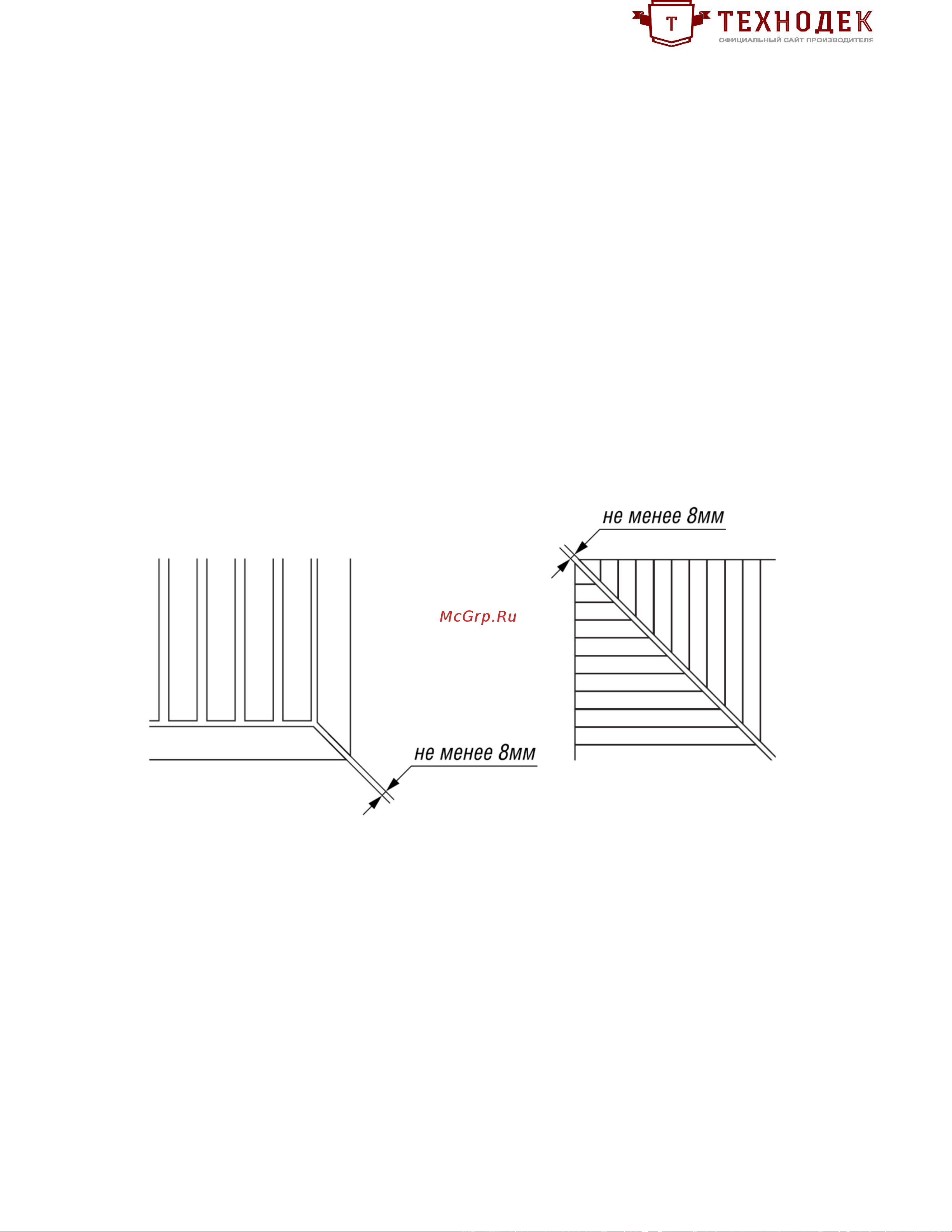

7.3 Компенсационные зазоры при укладке в ус

При укладке в ус в месте стыка должен выдерживаться компенсационный зазор не

менее 8,0 мм (3 мм/п.м). Разделительные швы должны создаваться на конце профиля,

лежащего напротив уса.

Расчет зазора в ус:

Зазор в ус = (А + В)/2 х 3,0 мм/п.м., где А и В - длина досок при укладке в ус.

Стык в ус должен выполняться таким образом, чтобы концы профилей каждого

участка настила опирались на отдельную монтажную лагу (параллельно к зазору в ус).

Фиксация монтажных лаг (в области зазора в ус) должна осуществляться на

соответствующих концах лаги.

Рис.15

Рекомендация:

При необходимости уменьшения размера разделительных швов, возможно

пропорциональное увеличение их количества, путем использования коротких

элементов профиля.
