4) Соедините крышку с основанием таким образом, чтобы отверстия

для хомута совпадали. Проденьте нейлоновый хомут в паз и не полностью

затяните его (рис. 1).

5) Отпустите крышку с камерой, дав ей повиснуть на хомуте (рис. 2).

1) Перед установкой изделия определитесь со способом ввода кабеля

в коробку:

- через боковые части основания, используя сальник для гофротрубы;

- через отверстия в центре основания коробки, используя уплотнительную

шайбу;

4. Порядок монтажа.

2) Закрепите основание монтажной коробки на поверхность, используя

дюбели и саморезы, таким образом, чтобы отверстие для хомута было

внизу (рис. 2).

3) Смонтируйте видеокамеру на крышку монтажной коробки, затем заведите

все приходящие провода и разместите их в полости основания коробки.

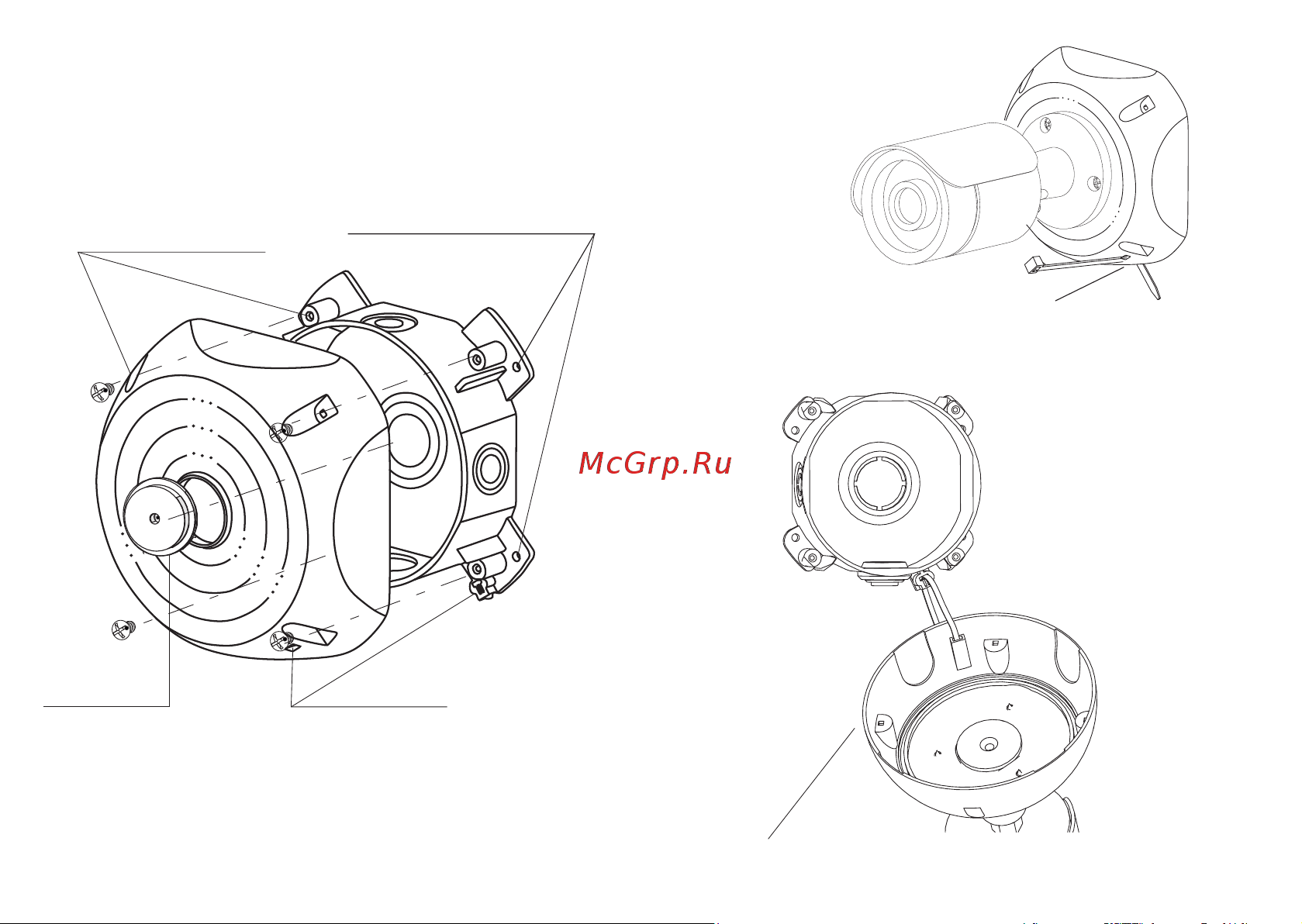

уплотнительная шайба

крепление крышки к основанию

паз для хомута

крепление основания к поверхности

рис. 1

рис. 2
