Если Вам надо убрать инструмент, выключите двигатель и дождитесь полной остановки движущихся частей.

 Убедитесь, что подвижный защитный кожух смещается свободно, без заедания.

 Никогда не пользуйтесь инструментом без предусмотренной конструкцией системы защиты.

Не фиксируйте подвижный защитный кожух в открытом положении.

 В случае заедания пильного диска немедленно выключите инструмент и вытащите вилку из розетки.

 Следите, чтобы во время использования инструмента приспособления для регулировки глубины и

угла резания и зажимное устройство были надежно зафиксированы.

 Используйте только поставляемые с устройством фланцы и шайбы, заменяйте их в случае

повреждения или износа.

 Не пользуйтесь инструментом, находясь под действием наркотических средств, алкоголя или

медикаментов. Следите, чтобы свободно висящие элементы одежды не касались пилы. Держите

руки вдали от вращающегося пильного диска.

 После установки нового пильного диска перед началом резания всегда давайте пиле около минуты

поработать вхолостую. Если в пильном диске есть трещины, он может за это время разрушиться,

поэтому старайтесь держаться на расстоянии от пилы.

 Используйте все необходимые устройства персональной защиты и всегда выполняйте все

предписанные меры безопасности.

Наладка устройства

Электропитание

Рекомендуется подавать электропитание на Raptor 380 от отдельного источника по кабелю не

менее 12 AWG через устройство защитного отключения. Удлинительный кабель должен быть не

длиннее 15 м и иметь сечение 1,5 мм

для 240 В и 2,5 мм

для 110 В.

Замена пильного диска: Убедитесь, что питающий кабель отсоединен от розетки. Отверните

барашковую гайку (рис. 1) и поверните крышку, защищающую пильный диск. Нажмите на фиксатор

шпинделя и убедитесь, что он полностью вошел в зацепление, вращая пильный диск вручную. С

помощью прилагающегося 8-мм шестигранного ключа отверните против часовой стрелки болт с

внутренним шестигранником, фиксирующий пильный диск, затем снимите болт, шайбу, внешний

фланец пильного диска и сам диск. Примечание: не снимайте внутренний фланец пильного

диска. Нажмите на фиксатор шпинделя. Замените пильный диск, вставив новый стороной с

надписями, повернутой к себе, затем установите на место внешний фланец пильного диска, шайбу и

болт с внутренним шестигранником. Затяните болт по часовой стрелке. Примечание: перед началом

работы убедитесь, что фиксатор шпинделя полностью освобожден, вращая пильный диск вручную.

Поверните в исходное положение защищающую пильный диск крышку и затяните барашковую

гайку. Вставьте шестигранный ключ в держатель на устройстве.

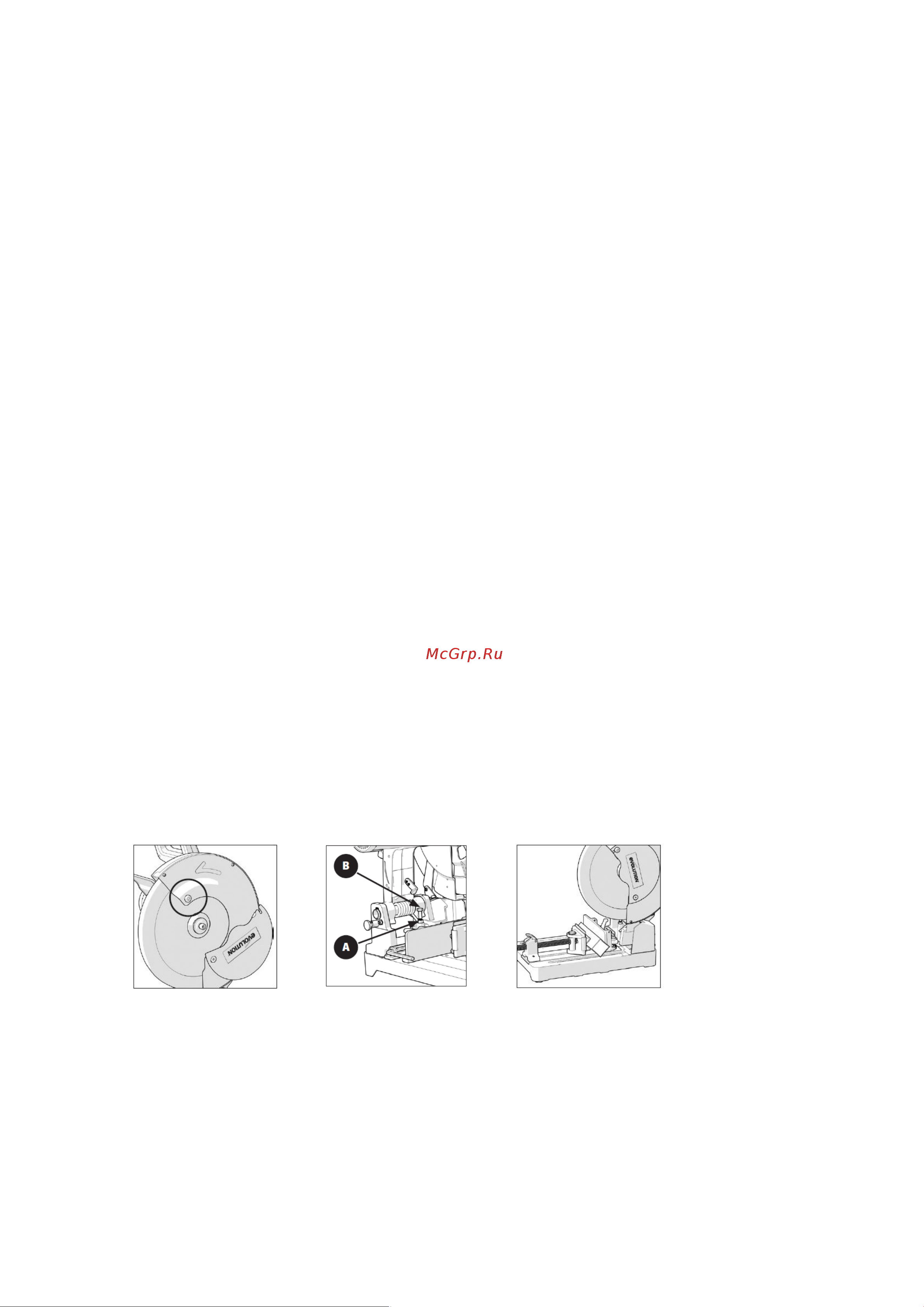

Рис 1 Рис 2 Рис 3

Регулировка ограничителя глубины резания

Нижний упор (рис. 2, поз. A) надо отрегулировать так, чтобы максимальная глубина резания

достигалась без касания пильным диском основания устройства. Опустите режущую головку до

касания выступом упора. При необходимости скорректируйте положение винта и гайки упора, чтобы

получился зазор правильного размера. Затяните гайку, чтобы зафиксировать упор в новом

положении.
