ТЕХНИЧЕСКИЙ ПАСПОРТ ИЗДЕЛИЯ

Паспорт разработан в соответствии с требованиями ГОСТ 2.601

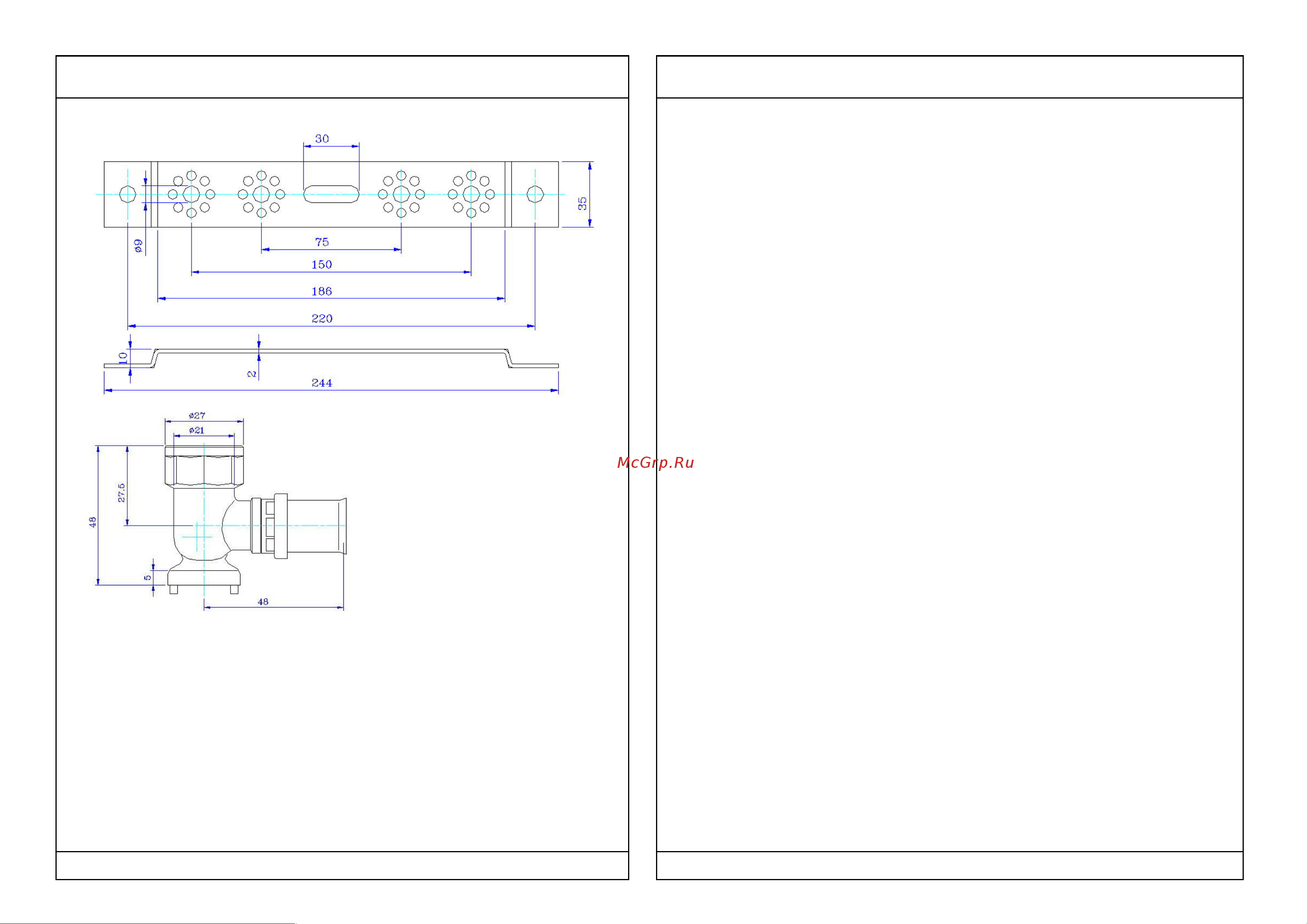

3. Габаритные размеры

4. Рекомендации по монтажу

4.1. Закрепите водорозетки на планке с помощью прилагаемых болтов с

учетом требуемого межосевого расстояния (150,100,75 мм) и направления

подводящих патрубков (вертикальное, горизонтальное, под 45º).

4.2.На плоскости стены или перегородки сделайте перфоратором или дрелью

гнезда для крепежных шурупов или распорных дюбелей.

4.3. Закрепите монтажную планку к стене.

4.4. Подготовка металлополимерной трубы к пресс-соединению выполняйте в

следующем порядке:

-отметьте на трубе линию отреза;

- отрежьте трубу по линии отреза строго перпендикулярно, для чего

рекомендуется использовать специальный труборез или ножницы;

- откалибруйте трубу и снимите фаску с внутреннего слоя трубы. Это

требуется для того, чтобы не повредить уплотнительные резиновые кольца

штуцера водорозетки.

4.5. Выполните пресс-соединение электрическим или ручным пресс-

инструментом с насадками типа «ТН» (по каталогу REMS):

- наденьте трубу на штуцер водорозетки так, чтобы она была видна в

контрольном окошке обоймы фитинга;

- выполните опрессовку;

- поверните головку пресс-инструмента на 30-90º относительно оси трубы и

выполните повторную опрессовку. Это требуется, чтобы ликвидировать

образовавшуюся после первой опрессовки овальность трубы и «защипы» на

гильзе.

4.6. Присоединение смесителя к водорозеткам рекомендуется выполнять с

использованием ленты ФУМ или монтажной полиамидной нити.

Использование для уплотнения льна не допускается.

5.Указания по эксплуатации и техническому обслуживанию

5.1. Пресс – водорозетки должны эксплуатироваться при температуре и

давлении, изложенных в таблице технических характеристик.

5.2.Не допускается эксплуатировать водорозетки без уплотнительных колец

на штуцерах.

5.3. Смонтированные пресс-водорозетки не требуют дополнительного

обслуживания.

6.Условия хранения и транспортировки

6.1.Изделия должны храниться в упаковке предприятия –изготовителя по

условиям хранения 3 по ГОСТ 15150.

6.2.Транспортировка изделий должна осуществляться в соответствии с

условиями 5 по ГОСТ 15150.

7. Утилизация

7.1.Утилизация изделия (переплавка, захоронение, перепродажа)

производится в порядке, установленном Законами РФ от 04 мая 1999 г. № 96-

Ф3 "Об охране атмосферного воздуха" (в редакции от 01.01.2015), от 24 июня

1998 г. № 89-ФЗ (в редакции от 01.02.2015г) "Об отходах производства и

потребления", от 10 января 2002 № 7-ФЗ « Об охране окружающей среды» (в

редакции от 01.01.2015), а также другими российскими и региональными

нормами, актами, правилами, распоряжениями и пр., принятыми во

использование указанных законов.
