токовой уставки обеспечивают размыкание выключателя

в течение 0,2 с.

Расцепители тока перегрузки – тепловые, с обратноза-

висимой выдержкой времени при контрольной температу-

ре 30°С при нагрузке всех полюсов имеют:

- условный ток нерасцепления – 1,05 Iн;

- условный ток расцепления – 1,3 Iн;

- условное время:

- 1 ч. для выключателей с расцепителями на номиналь-

ные токи 10…63 А;

- 2 ч. для выключателей с расцепителями на номиналь-

ные токи 80…125 А.

Расцепители тока перегрузки при нагрузке каждого по-

люса отдельно током 2 Iн срабатывают за время от 30 до

180 с.

Время-токовые характеристики выключателей с рас-

цепителями тока перегрузки приведены в приложении В.

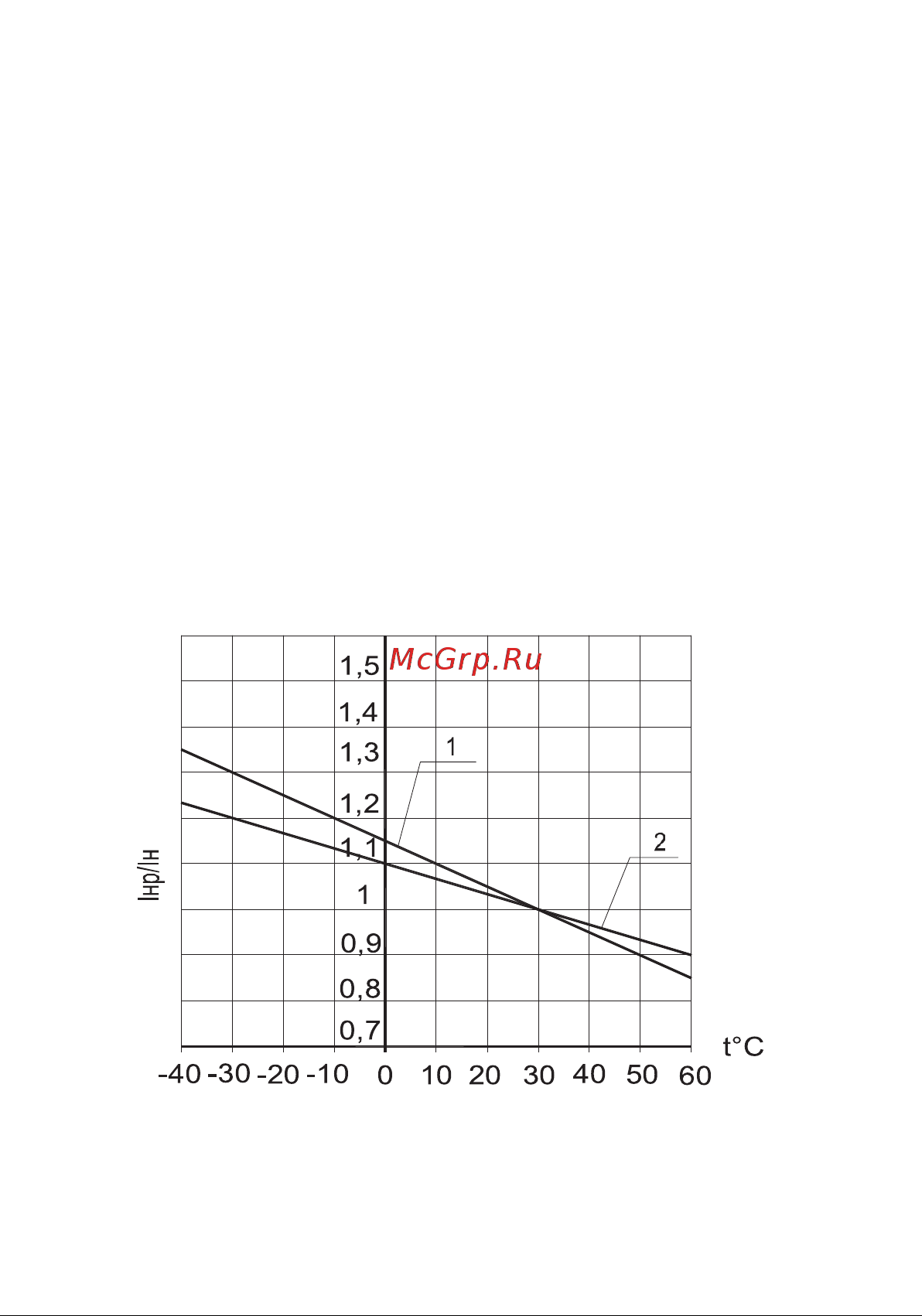

Зависимость номинального рабочего тока выключате-

лей с расцепителями тока перегрузки от температуры при-

ведена на рис. 1.

С - время срабатывания;

1 - без температурной компенсации;

2 - с температурной компенсацией.

Рис. 1 - Зависимость номинального рабочего тока выклю-

чателей от температуры окружающей среды
