Принципиальные электрические

схемы выключателей

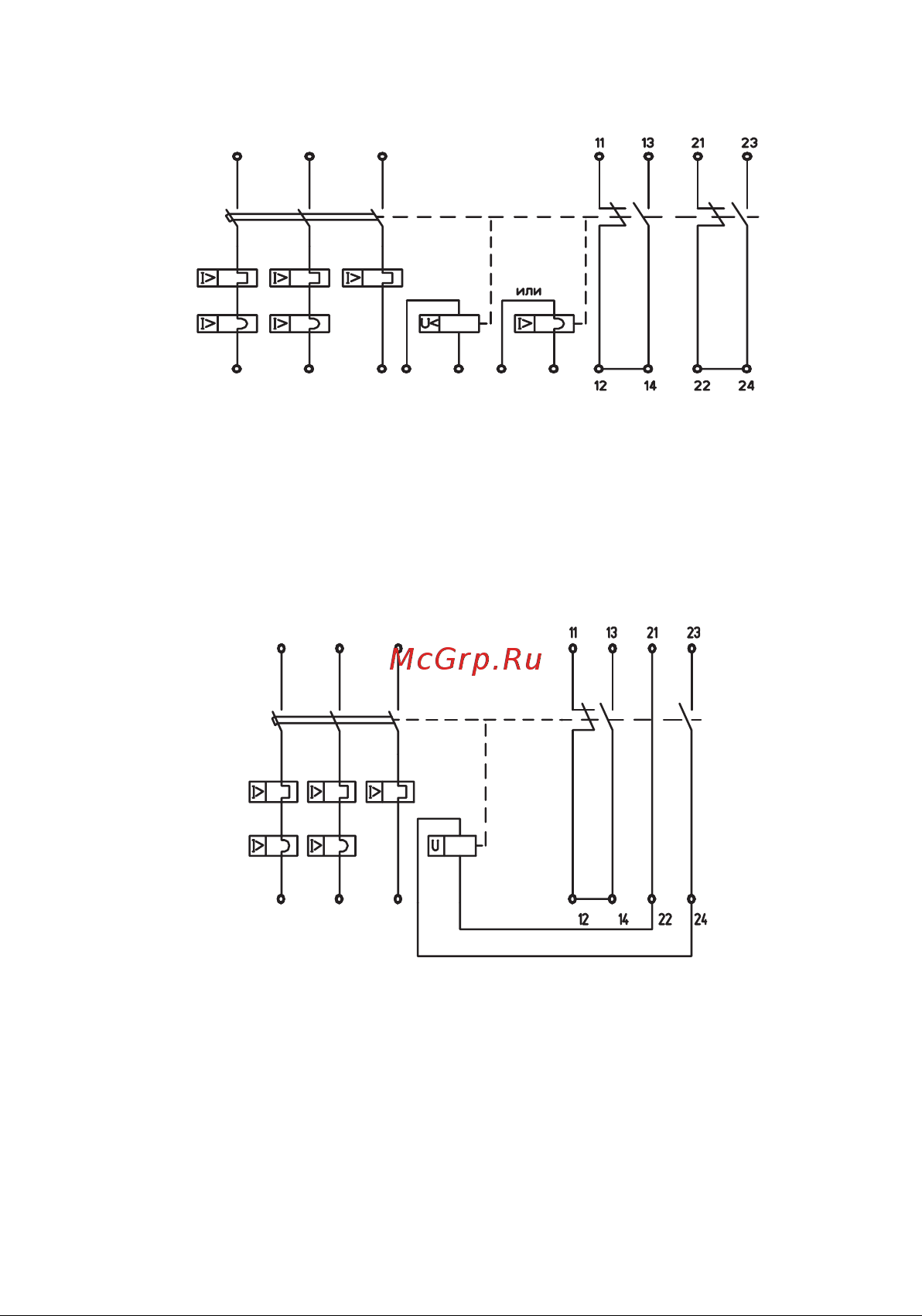

Рисунок В.4 - Принципиальная электрическая схема

трехполюсного выключателя с электромагнитными и те-

пловыми максимальными расцепителями тока и расцепи-

телем минимального напряжения или электромагнитным

максимальным расцепителем тока в нулевом проводе, с

вспомогательными

контактами - 2П

Рисунок В.5 - Принципиальная электрическая схема

трехполюсного выключателя с электромагнитными и те-

пловыми максимальными расцепителями тока, независи-

мым расцепителем и вспомогательными контактами - 1П
