GFT307 Стр. 3

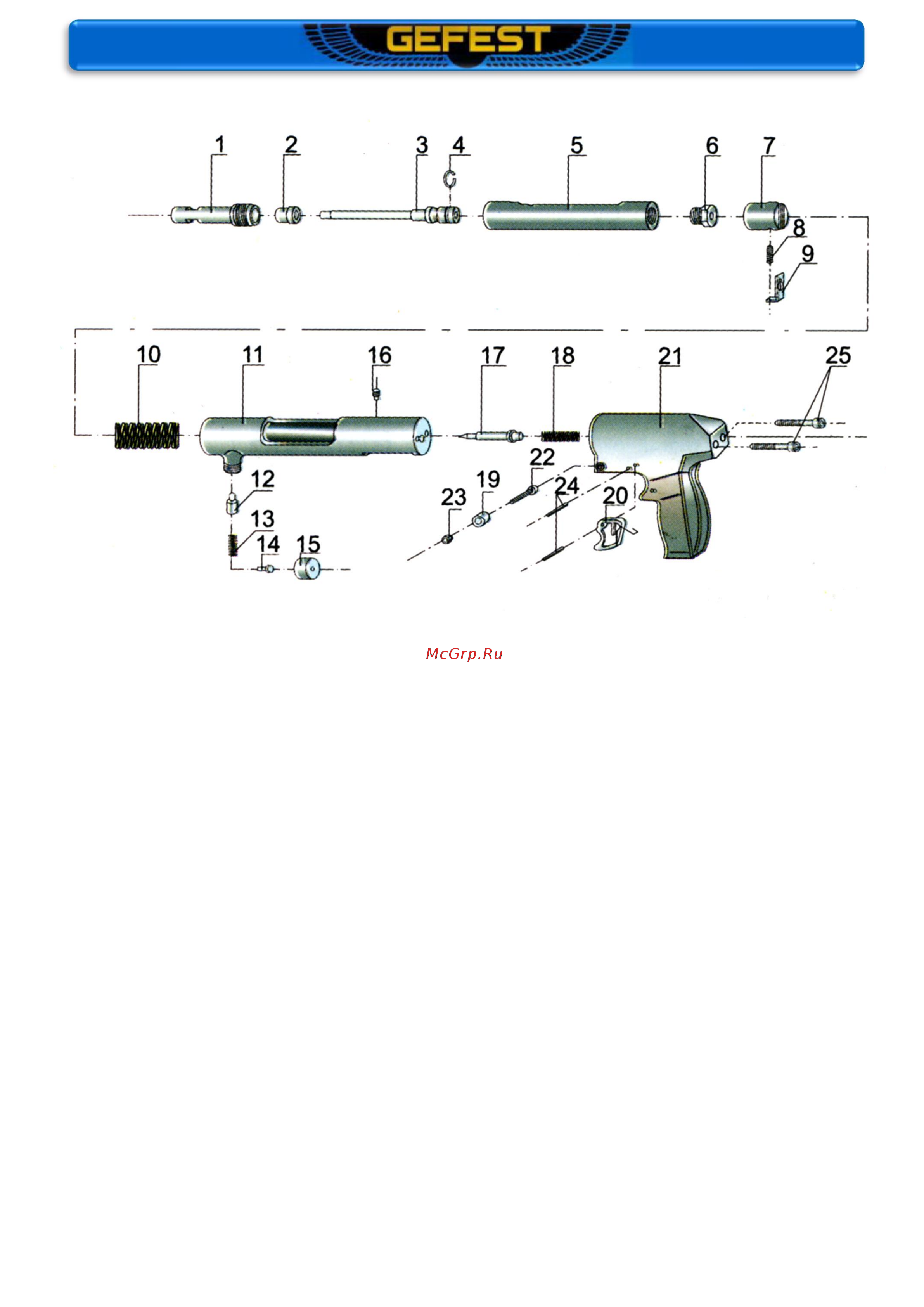

СХЕМА GFT307

ПОРЯДОК СБОРКИ–РАЗБОРКИ GFT307

Перед началом эксплуатации пистолета и в период эксплуатации, для осмотра состояния

деталей, чистки и смазки, замены дефектных деталей необходимо производить неполную разборку.

Разборку инструмента GFT307 производить путем последовательных действий в соответствии со

схемой в следующем порядке:

- Открутить направитель крепежа (1);

- Выкрутить ограничительный винт (15) вынуть детали (12, 13, 14);

- Снять ствол (5), поршень (3);

- При необходимости заменить амортизатор (2) и поршневое кольцо (4).

Сборку производить в обратной последовательности. После сборки, проверить ее правильность.

1. Направитель крепежа

9. Предохранительная стопорная пластина

17. Ударник

2. Амортизатор

10. Пружина ствола

18. Пружина ударника

3. Поршень

11. Внешний короб

19. Гайка М4

4. Поршневое кольцо

12. Чека направителя крепежа

20. Ги6кая чека

5. Ствол

13. Пружина чеки

21. Корпус рукоятки

6. Патронник

14. Чека возвратной пружины

22. Винт М4х23

7. Держатель поршня

15. Ограничительный винт

23. Гайка М4

8. Предохранительная пружина

16. Ограничитель поршня

24. Штифт

25. Винт М4х23
