GFT603 Стр. 3

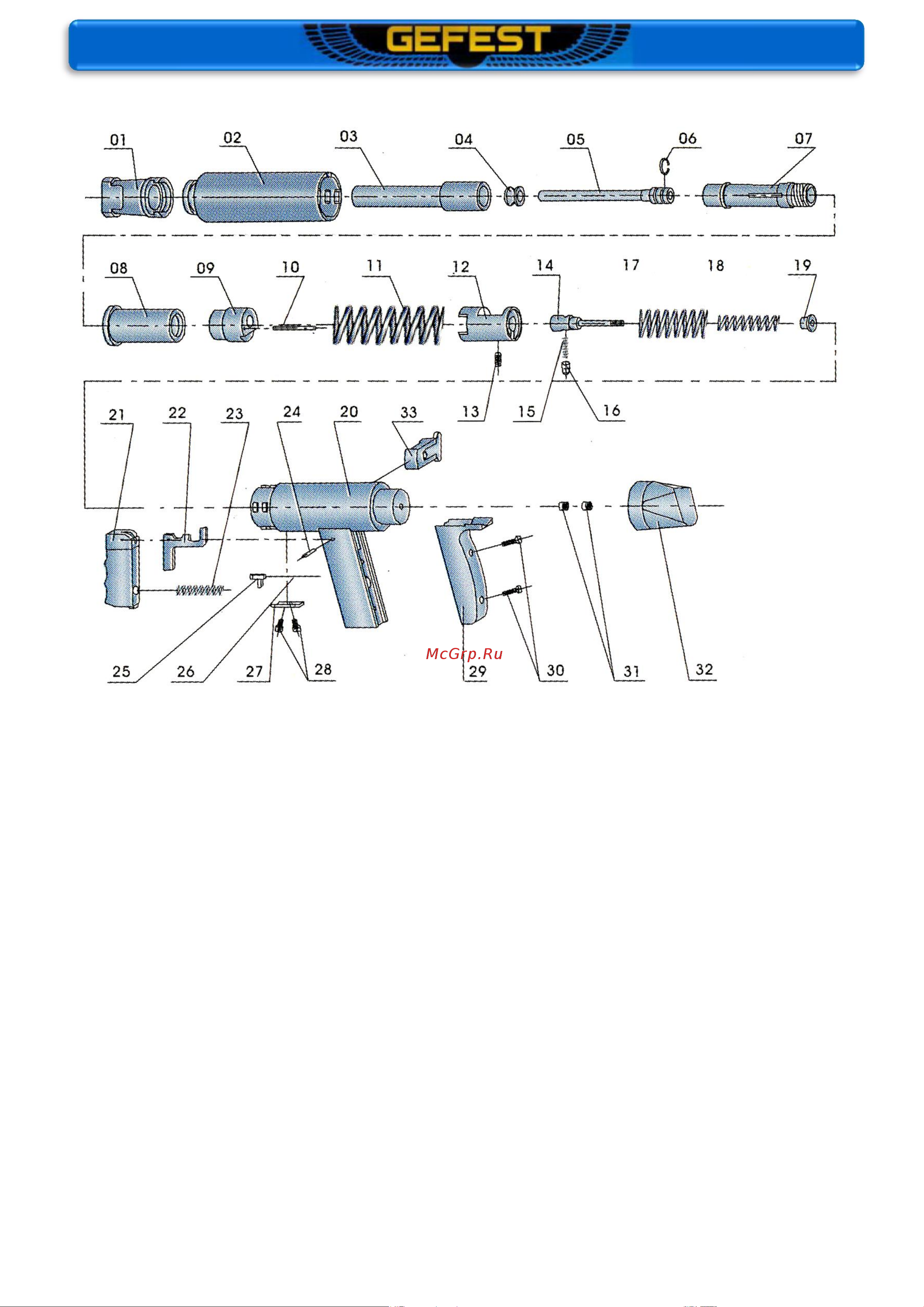

СХЕМА GFT603
1
Упор
12
Держатель поршня
23
Возвратная пружина курка
2
Внешний короб
13
Винт
24
Ось курка 4х26
3
Направитель крепежа
14
Ударник
25
Пластина стальная
4
Амортизатор
15
Пружина штока торможения
26
Возвратная пружина стальной пластины
5
Поршень
16
Шток торможения
27
Крышка пластины стальной
6
Поршневое кольцо
17
Пружина держателя ударника
28
Винт М4х8
7
Ствол
18
Пружина ударника
29
Рукоятка
8
Короб патронника
19
Втулка
30
Винт М4х16
9
Патронник
20
Корпус рукоятки
31
Гайка М5
10
Чека 4x43
21
Спусковой механизм
32
Задний колпак
11
Возвратная пружина
22
Курок спускового механизма
33
Устройство подачи патрона L18
ПОРЯДОК СБОРКИ–РАЗБОРКИ GFT603
Перед началом эксплуатации пистолета и в период эксплуатации, для осмотра состояния деталей,
чистки и смазки, замены дефектных деталей необходимо производить неполную разборку.
Разборку инструмента GFT603 производить путем последовательных действий в соответствии со
схемой в следующем порядке:
- Нажать на стальную пластину (25) до упора в сторону спускового механизма (21).
- Повернуть внешний короб (2) на 45°, придерживая его. Под действием пружины (11) короб
освободится. Освободившейся короб с деталями подвергнуть дальнейшей разборке.
- Снять пружину (11). Вынуть направитель крепежа (3). Освободить амортизатор (4).
- Вынуть поршень (5) из ствола (7). При необходимости заменить поршневое кольцо (6).
- Сборку производить в обратной последовательности. После сборки, проверить ее правильность.
