1. Назначение
Шкаф (Щит) МАСТЕР версий «1», «2», «3», (далее шкаф) предназначен
для размещения и установки в нём: электрооборудования, блоков защиты,
коммутационных аппаратов и т.п. Установка может производиться как внутри
помещений, так и снаружи. Монтажные шкафы данного типа устанавливаются
накладным или встраиваемым методом.
2. Описание
Шкаф представляет собой сварную конструкцию, состоящую из
корпуса и дверцы в раме. Рама двери имеет выпуклую форму, которая
позволяет встроить шкаф в подготовленное технологическое отверстие в
стене. Внутри корпуса установлена монтажная панель. Материал корпуса и
дверцы из листовой стали. Покрытие порошковой полиэфирной краской RAL
7035. Степень защиты IP31.
3. Комплектация
№
Наименование
МАСТЕР 1
МАСТЕР 2
МАСТЕР 3
1
Замок с двумя
ключами
2
Монтажная
панель
3
Паспорт
изделия
4. Основные технические характеристики
№
Наименование
МАСТЕР 2
МАСТЕР 3
1
Материал корпуса
сталь
сталь
2
Степень защиты
IP31
IP31
3
Габаритные размеры
(ШхВхГ)
280х330х140
350х400х140
4
Внутренние габариты
(ШхВхГ)
278х328х120
348х398х120
5
Размеры монтажной
платы в мм (ВхШ)
265х215
330х280
6
Количество отверстий
под гермовводы/шт
6
6
7
Диаметр отверстий
для гермовводов в мм
22,2
22,2
8
Цвет
Ral 7035 (светло-
серый)
Ral 7035 (светло-
серый)

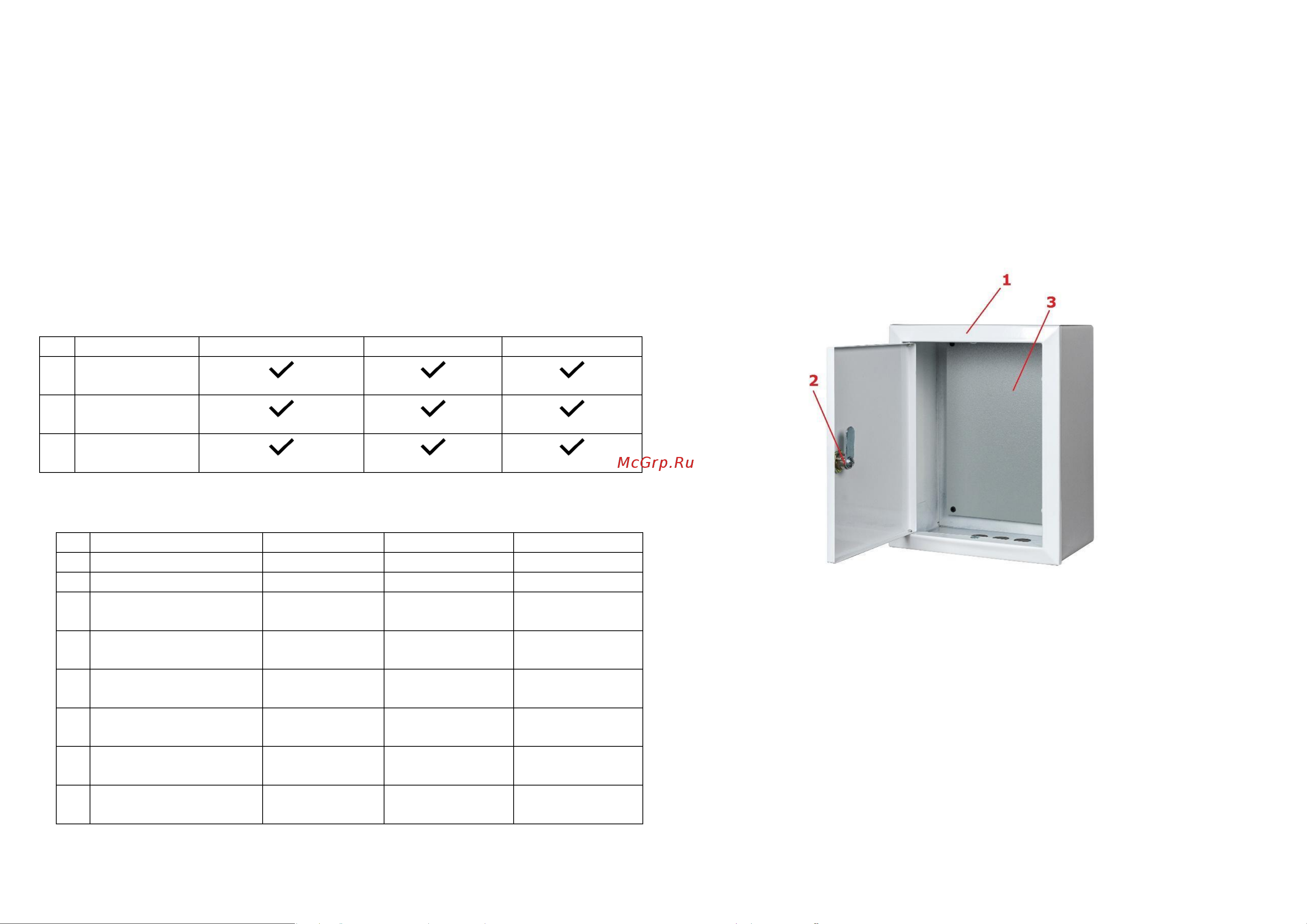

5. Устройство шкафа
Шкаф с дверцей (1); Замок (2); Монтажная панель (3).
