1. Назначение

Климатический навесной шкаф Mastermann-Пластик-3УТП+ (далее шкаф)

предназначен для установки как внутри, так и снаружи помещений, размещения и

установки в нём электрооборудования, питающегося от сетей 230В AC ±10% 50 Гц,

защиты от неблагоприятных условий окружающей среды (класс защиты IP66) и

поддержания заданного температурного режима при эксплуатации этого

оборудования.

Универсальность конструктива позволяет размещать кроссовое телефонное

оборудование, активное и пассивное оборудование локальных компьютерных сетей,

домашних TV-сетей, видеонаблюдения и т п.

Шкаф выпускается по техническим условиям 26.30.30-0010623-62942652-

2023. По способу защиты человека от поражения электрическим током шкаф

соответствует классу I по ГОСТ 12.2.007.0-75. Климатическое исполнение шкафа

соответствует ГОСТ 15150-69.

2. Описание

Шкаф представляет собой конструкцию, состоящую из корпуса и дверцы.

Корпус и дверца изготовлены из технологичного SMC-композита методом

штамповки на гидравлическом прессе. Утепление шкафа выполнено из Порилекса

толщиной 10 мм. Внутри корпуса установлена монтажная панель со

смонтированными компонентами системы поддержания температуры,

обеспечивающей безопасную работу размещенного в нём оборудования при

температуре окружающего воздуха от -55°С до +50°С. Шкаф оснащён термостатом

предстарта оборудования, обеспечивающим включение, размещённого в шкафу,

электрооборудования только при условии достижения оптимальной температуры

эксплуатации этого оборудования.

Шкаф обладает диэлектрическими свойствами, радиопрозрачный, не

подвержен коррозии.

3. Комплектация (см. рисунок 1)

Корпус шкафа (1 шт.)

Розетка с заземлением (1 шт.)

Замок с мастер-ключом (1 шт.)

Клеммы для подключения оборудования (2 шт.)

Монтажная панель (1 шт.)

Термостат обогревателя (1 шт.)

Гермовводы MG25 (2 шт.)

Обогреватель (1 шт.)

DIN-рейка (1 шт.)

Термостат предстарта оборудования (1 шт.)

Шина заземления (1 шт.)

Паспорт изделия (1 шт.)

Защитный автомат, 6 А (1 шт.)

4. Основные технические характеристики

Материал и толщина корпуса, мм

SMC композит, до 4 мм.

Цвет

RAL 7035 (светло-серый)

Степень защиты

IP66

Климатическое исполнение по ГОСТ 15150

УХЛ1, 5

Габаритные размеры без гермовводов (ШхВхГ)

405 х 587 х 260 мм

Внутренние габариты с учетом теплоизоляции и

монтажной панели (ШхВхГ)

340 х 540 х 220 мм

Гермовводы

MG25 ø кабеля 13-19 мм (2 шт.)

Напряжение питания

230 В AC ±10%, 50 Гц

Мощность обогревателя

75 Вт

Максимальная мощность тепловых потерь устанавливае-

мого оборудования (для Т

внутри шкафа

+60°С при Т

окр.ср.

+50°С)

10 Вт

Диапазон настройки температур термостатов

- 10°С … +50°С (шаг 5°С)

Диапазон рабочих температур

- 55°С … +50°С

Масса

10,1 кг

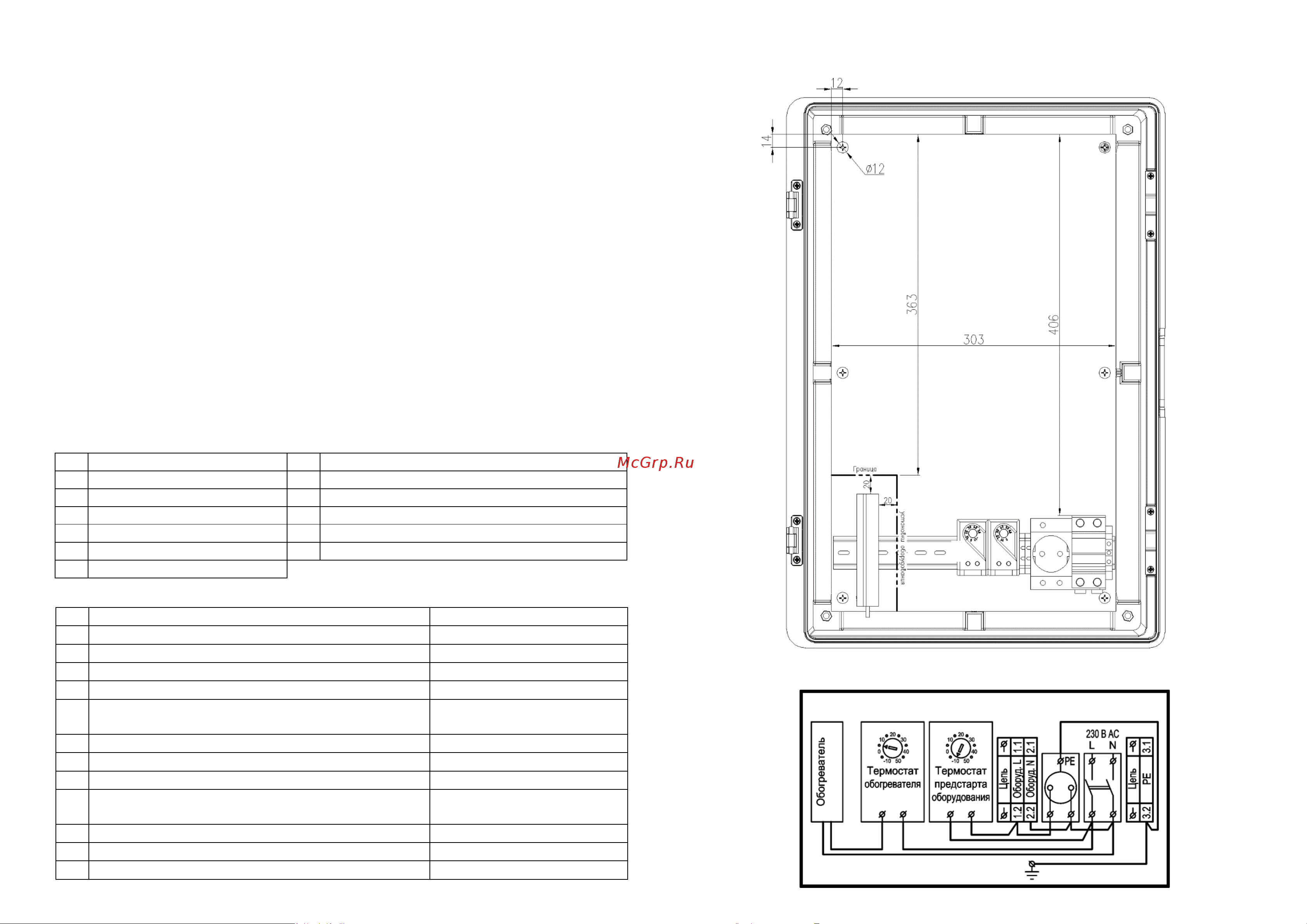

5. Чертёж и схема электрическая принципиальная
