силы по динамометру или с помощью тарированных грузов общей массой не
менее 300 кг.
7.3.1 После снятия испытательной нагрузки не допускается наличия трещин в
сварных швах и каких-либо деформаций и повреждений элементов и узлов
трапов, остаточная деформация (прогиб) настила, подвергшихся нагружению,
не должна превышать 1,5 мм.
7.4 Испытание на прочность подвесного крюка (узла подвески трапа к проводу).
7.4.1 При испытаниях трап должен быть подвешен в рабочем (горизонтальном)
положении на подвесном крюке и стропах крепления. Испытательную нагрузку,
равную не менее 3кН (300кгс), распределяют равномерно по двум ближайшим к
подвесному крюку панелям настила. Испытательная нагрузка должна быть
приложена в течении 5 мин. Испытательная нагрузка может прикладываться с
помощью тарированных грузов общей массой не менее 300 кг.
7.4.2 После испытаний каких-либо деформаций и повреждений в узлах и
деталях подвески трапа не должно быть.
7.5 Испытание на прочность стропа для закрепления трапа на опоре ВЛ.
7.5.1 Строп подвергается испытанию на растяжение путем приложения
испытательной нагрузки, равной 3 кН (300 кгс), к кольцам (оконцовкам) стропа
в течении 2 мин.
7.5.2 После снятия испытательной нагрузки каких-либо повреждений и
деформаций колец (оконцовок) и других элементов стропа не должно быть.
4. Состав изделия и комплект поставки
4.1 Трап в комплекте состоит из сварного каркаса, выполненного из
алюминиевых труб (сплав алюминиевый АМГ-5), и рабочего настила так же
выполненного из алюминиевого сплава. Трап снабжен узлом крепления к
опоре ВЛ, который состоит из двух капроновых стропов с карабинами и узлом
подвески к проводу, выполненного в виде жесткого фиксированного
относительно каркаса стального крюка. Трапы ТРМ-0,3-1,7; ТРМ-0,3-3 условно
показаны на рисунке 1. Трапы ТРМ-0,3-(3+1,5); ТРМ-0,3-(3+3) условно
показаны на рисунке 2.

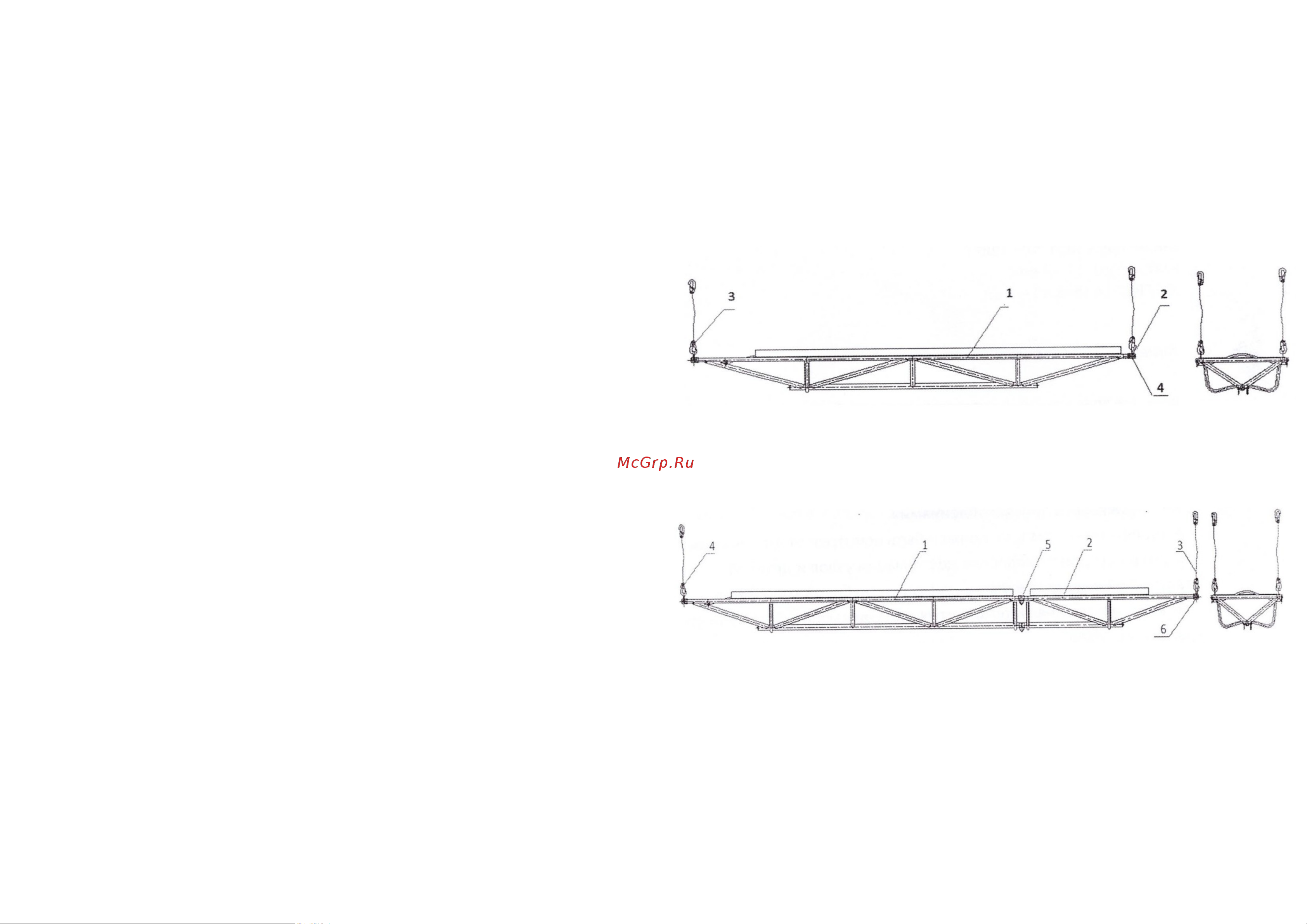

Рисунок 1. Трап монтажный типа ТРМ-0,3-1,7; ТРМ-0,3-3
1.Ферма трапа 2.Ленточные стропы с карабинами 3.Сменный крюк 4. Скоба СК-7-1А
Рисунок 2. Трап монтажный типа ТРМ-0,3-(3+1,5); ТРМ-0,3-(3+3)
1. и 2.Фермы трапа 3.Ленточные стопы 4.Сменный крюк 5.Фиксаторы 6.Скоба СК-7-1А
