03.1
УНИВЕРСАЛЬНЫЕ МЕЛОЧИ
ДЛЯ ОПТИМАЛЬНОЙ РАБОТЫ

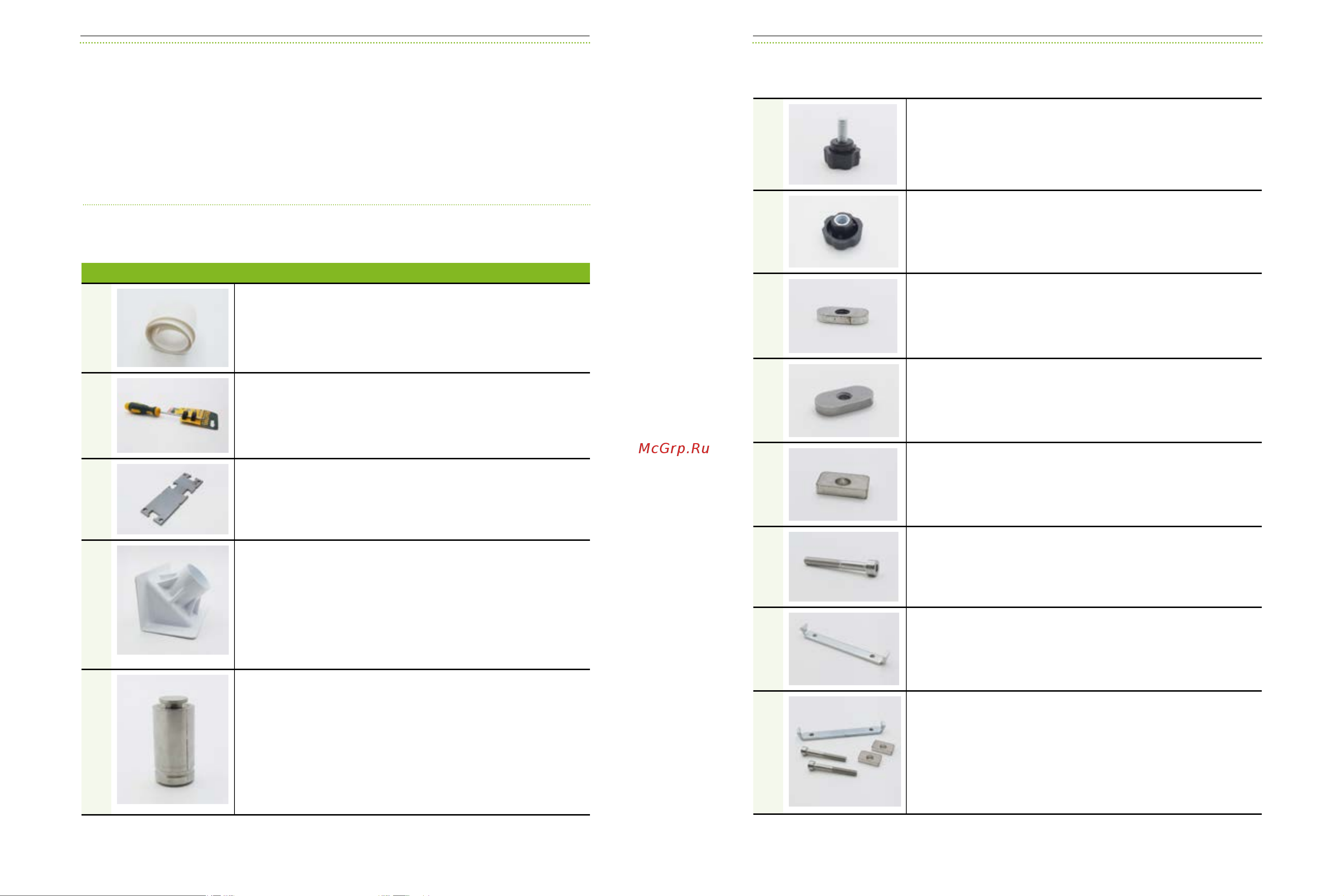

КОМЛЕКТ ПОСТАВКИ
1
Плёнка полиуретановая глянцевая
для компенсации зазора между профиль-ползуном
PR TR013/1SM в внутренними пазами в шинах.
Толщина плёнки 0,16 и 0,23 мм.
2
Отвертка HEX №4х100 мм KRAFTOOL, Cr-Mo-V
сталь (250075-4-10, 0,054 кг.) предназначена
для завинчивания винта М5 с головкой внутренний
шестигранник.
3
Наконечник для профиль-шины 100 мм.
предназначен для закрытия торцов профиль-шины 100 мм
и создания вакуума при подключении пылеудаления.
4
Патрубок для пылеотвода
предназначен для подключения шланга пылесоса к боковому
упору изготовленному из профиль-шины PR TR1.
Цвет — белый. Материал — полистирол.
Внутренний диаметр выходного отверстия — 50 мм
Крепится к профиль-шине 100 мм с помощью болта
и гайки М8 (не входит в комплект).
Отверстия для крепежа сверлятся самостоятельно.
5
Фиксаторы D18,8 или D19,8 мм
применяются для комплектации верстачных упоров,
которые устанавливаются на монтажных столах типа
GT WB или аналогах, под отверстие D19 или D20 мм.
Фиксаторы совместимы с профиль-шиной 32 мм,
которая предназначена для изготовления верстачных упоров.
Вставляются в специализированный Т-образный паз в шине.
• D18,8 мм, высота 40,7 мм, 0,1 кг.
• D19,8 мм, высота 40,7 мм, 0,1 кг.
6
Ручка-фиксатор
с болтом М6-15.
7
Ручка-барашек М8х30мм
предназначена для крепления профиль-шины PR TR100
и других приспособлений к фрезерному столу.
8
Гайка овальная 12х25 М6
предназначена для крепления к профиль-шинам 19, 51, 100 мм
различных приспособлений.
9
Гайка овальная 12х25 М8
из нержавеющей стали под винт для крепления алюминиевого
профиля и деталей монтажно-фрезерных столов.
10
Шайба 12х21 мм
предназначена для фиксации винта при соединении
под углом 90 градусов двух заготовок универсального
профиля 99 мм.
11
Винт М5
с цилиндрической головкой, внутренний шестигранник.
Используется при соединении под 90 градусов
2-х заготовок профиля универсального 99 мм PR TR99/2SM.
Также используется при сборки фрезерного шаблона.
12
Скоба соединительная 92 мм
предназначена для соединения под 90 градусов
2-х заготовок профиля универсального 99 мм PR TR99/2SM.
13
Комплект сборочный
предназначен для соединения под 90 градусов
2-х заготовок профиля универсального 99 мм PR TR99/2SM.
Также используется при сборки фрезерного шаблона.
Состоит из:
• Скоба соединительная 92 мм — 1 шт. ;
• Шайба 12х21 мм — 2 шт.;
• Винт М5х40 мм DIN 912 — 2шт.
