15

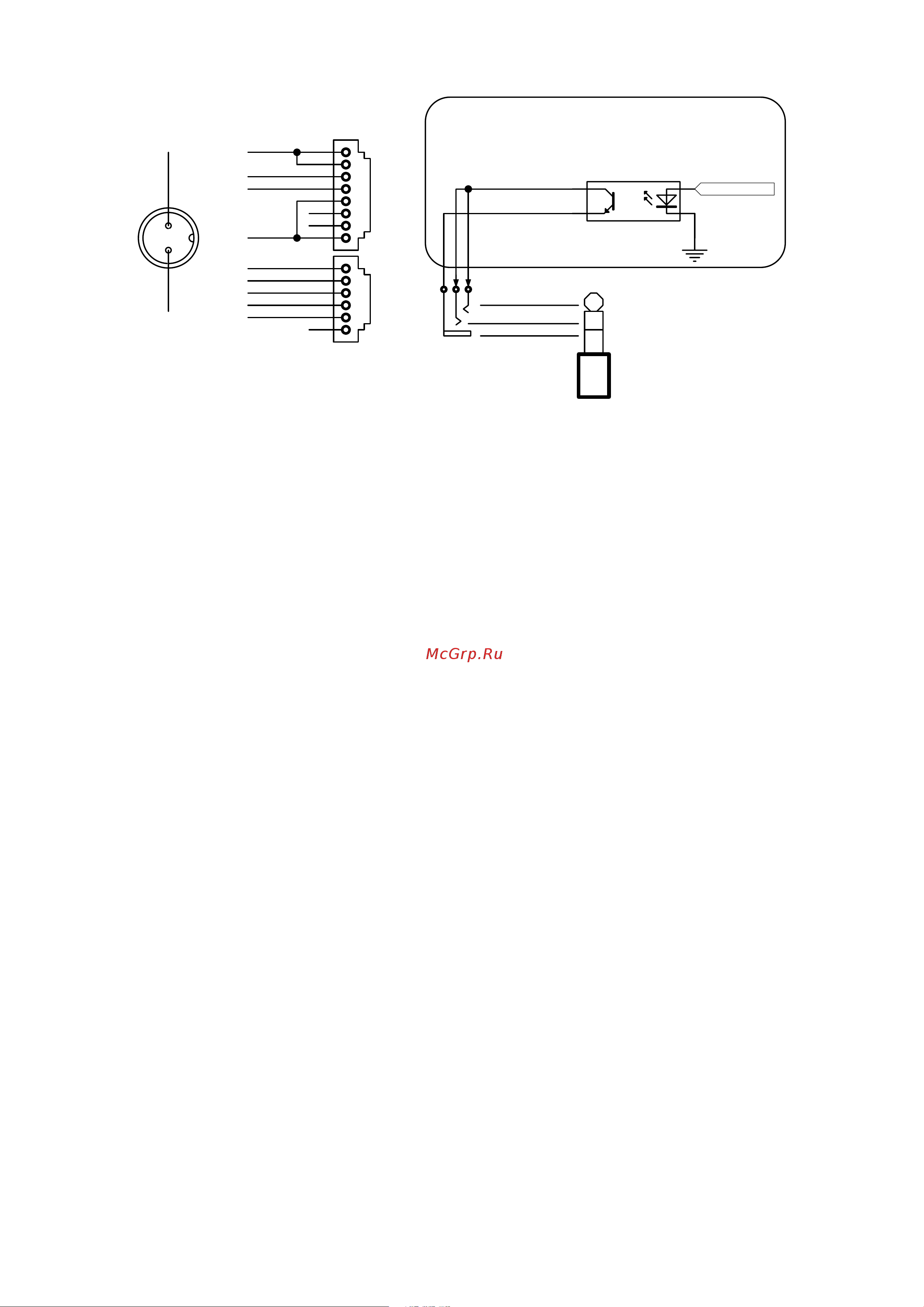

Рис. 4.3
4.3 Схемы разъемов
2
3
4
1
5
6
7
8
HAND CONTROL
GND
Vpp+
RX(3.3V)
TX(3.3V)
2
3
4
1
5
6
AUTO GUIDE
GND
RA+
RA-
DEC+
DEC-
SNAP
Optoisolator
GND
Vpp+
POWER
Control Signal
Internal Circuit
GND
TRIGGER
Примечания:
• Через разъем «SNAP» (Съемка) на штекер передаются два управляющих сигнала. Сигнал на передний
контакт штекера передается несколько позже, чем сигнал на средний контакт.
• Для камер, использующих только сигнал управления затвором, возможно использование любого
управляющего сигнала. Камерам, для управления которыми требуется сигнал фокусировки перед сигналом
открытия затвора, необходимо обеспечить правильное подключение.
• В комплект поставки монтировки входит кабель управления затвором для цифровых зеркальных камер
Canon EOS. Кабели, совместимые с другими моделями фотокамер, в комплект не входят, их можно
заказать отдельно.
4.4 Требования к источникам питания
• Выходное напряжение: 11–16 В (постоянный ток). Использование источников питания с другим
напряжением может вызвать неустранимые повреждения контроллера электроприводов монтировки или
пульта управления.
• Выходной ток: 4 А при напряжении 11 В; 2,5 А при напряжении 16 В.
• Не используйте для питания монтировки нерегулируемый сетевой адаптер питания. Рекомендуется
использовать импульсный источник питания с выходным напряжением 15 В и силой тока не менее 3 А.
• При слишком низком напряжении источника питания контроллер монтировки автоматически отключает
электроприводы.
