3. С помощью винтов фиксации азимута и шайб слегка закрепите монтировку на треноге (рис. 1.2c). Не

затягивайте винты на этом шаге.

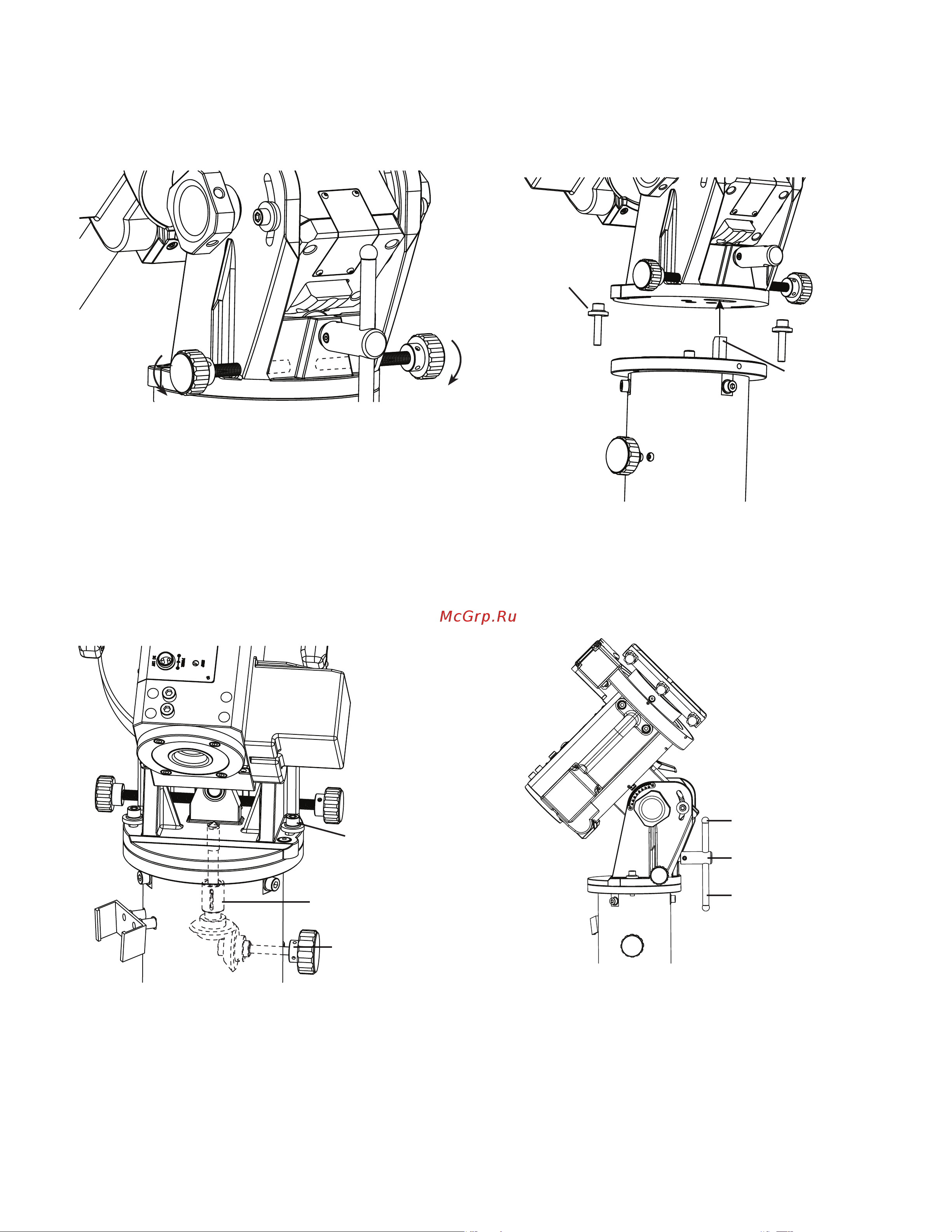

Рис. 1.2a

Ослабить

* Ручки регулировки азимута

Винт

фиксации

азимута

Рис. 1.2b

Установочный

штифт

Центральный

винт-фиксатор

Ручка

основного

фиксатора

Винт фиксации

азимута

Рис. 1.2c

4. Поверните ручку основного фиксатора до упора по часовой стрелке так, чтобы центральный винт-

фиксатор попал в резьбовое отверстие в центре нижней части монтировки (рис. 1.2с).

5. Вставьте ручку винта регулировки по высоте в отверстие на конце стержня винта. Закрепите по краям

ручки два винта с шаровой головкой (рис. 1.2d).

Стержень винта

регулировки

по высоте

Ось противовеса

Винт с шаровой

головкой

Рис. 1.2d

1.3 Установка противовесов

1. Вкрутите ось противовеса в монтировку, как показано на рисунке 1.3а.

2. Открутите и снимите ограничитель с оси противовеса.

3. Ослабьте винт фиксации противовеса и наденьте противовес на ось. Зафиксируйте противовес, закрутив

винт фиксации (рис. 1.3b).

4. Наденьте ограничитель на торец оси противовеса.
