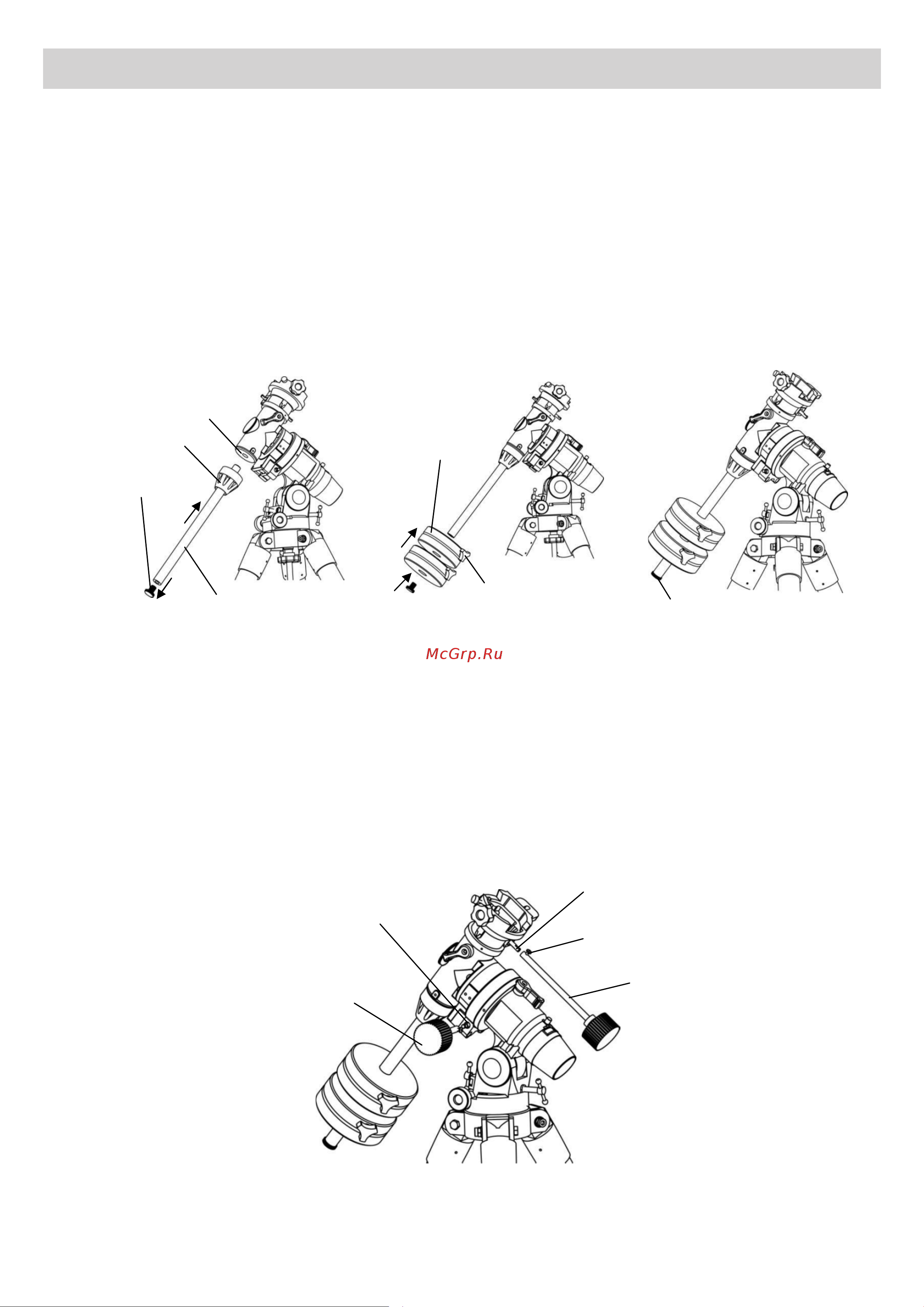

Подготовьте штангу противовесов.

Вверните штангу противовесов в отверстие с резьбой, как показано на рис. 4. Затяните

контргайку для фиксации штанги в корпусе монтировки.

Снимите резьбовую заглушку с торца штанги противовесов (рис. 4).

Подготовьте противовес (-ы), наденьте его (их) на штангу и продвиньте на середину

штанги противовесов. Затяните фиксаторы противовеса (-ов) для фиксации.

Вкрутите резьбовую заглушку обратно в торец штанги противовесов (рис. 6).

1.4 Установка противовесов

Отверстие с резьбой

Контргайка

Резьбовая

заглушка

Штанга противовесов

Рис. 4

Противовес (-ы)

Рис. 5

Фиксаторы

противовеса (-ов)

Резьбовая

заглушка

Рис. 6

Установите ручки тонких движений на червячный вал оси прямого восхождения и

червячный вал оси склонения, закрепите при помощи фиксаторов. Убедитесь, что

фиксаторы плотно прижаты к плоскости валов.

1.5 Установка ручек тонких движений (только для модели с ручным

управлением EQM-35) (рис. 7)

Червячный вал

оси прямого

восхождения

Ручка тонких движений

по оси прямого

восхождения

Червячный вал

оси склонения

Фиксатор ручки

тонких движений

Ручка тонких движений

по оси склонения

Рис. 7

Часть I: сборка
