Часть I: сборка

Ослабьте 4 винта (с резьбой M6) с внутренними шестигранниками, которыми закреплен

корпус электропривода оси склонения, снимите электропривод.

Установите площадку крепления в таком же положении, как показано на рис. 10.

Закрепите площадку при помощи 4 винтов (с резьбой M5) с внутренними

шестигранниками.

1.7 Установка L-кронштейна и небольшого противовеса (только для модели

EQM-35 PRO SynScan GOTO) (рис. 9, 10, 11, 12)

Установите L-кронштейн на площадку крепления, затяните фиксаторы.

Поместите штангу противовеса с противовесом в резьбовое отверстие на нижней

части L-кронштейна.

Передвиньте противовес вдоль штанги противовеса до нужного положения

(см. раздел 2.1) и затяните фиксатор противовеса.

Примечание: L-кронштейн может не входить в комплект поставки вашей модификации

монтировки.

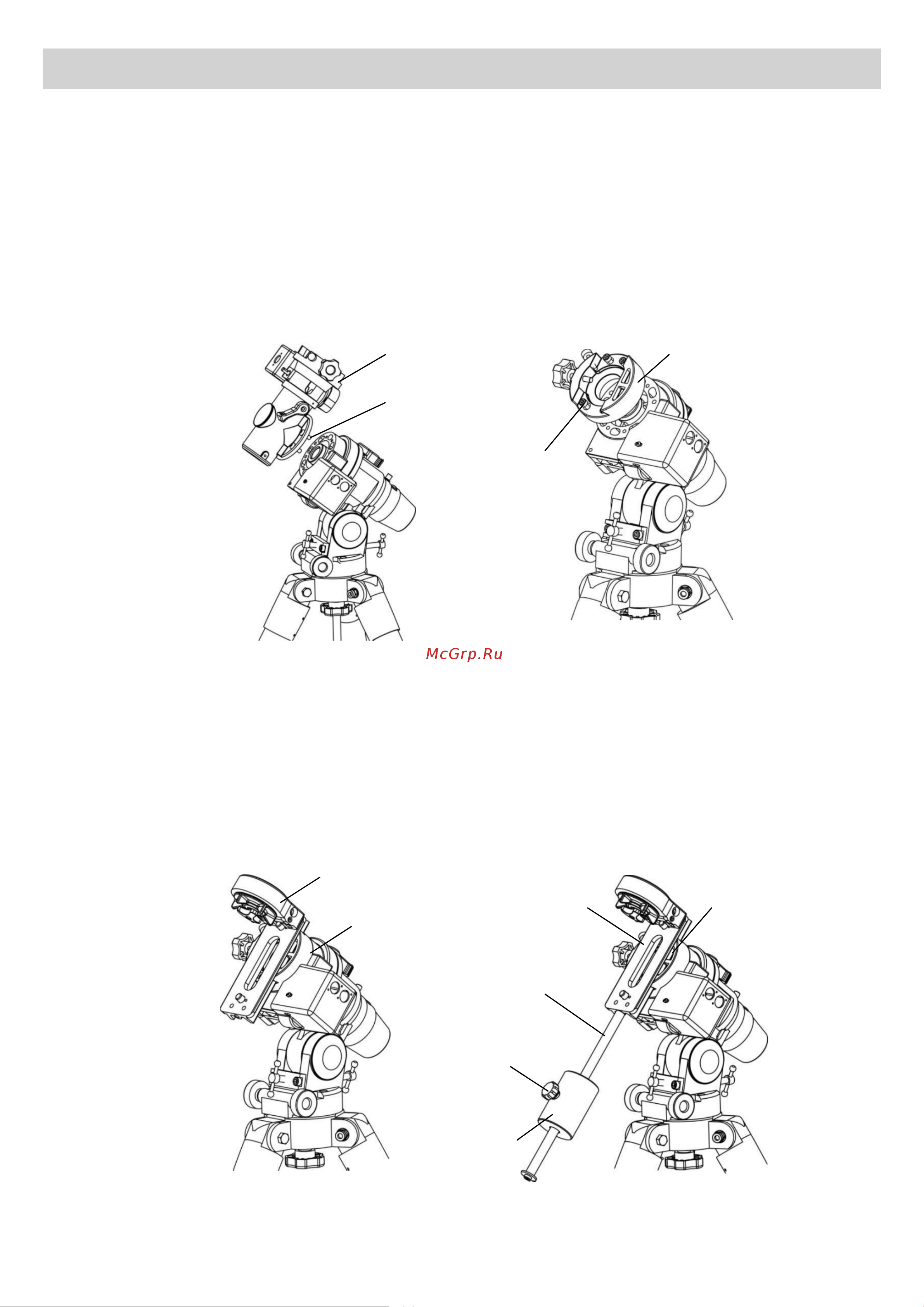

Рис. 9 Рис. 10

Корпус

электропривода

оси склонения

Винты с резьбой M6

Площадка крепления

Винты

с резьбой M5

Рис. 11 Рис. 12

L-кронштейн

Площадка

крепления

L-кронштейн

Площадка крепления

Штанга

противовеса

Винт фиксации

противовеса

Противовес
