1. ОПИСАНИЕ И ОБЗОР ИЗДЕЛИЯ

Мотоблок представляет собой сельскохозяйственную машину для обработки и рыхления почвы

в садах и на приусадебных участках. В комплекте со сменным оборудованием мотоблок может

бороновать, нарезать и прочищать борозды, окучивать и выкапывать корнеплоды, косить,

перевозить грузы и т. д.

В качестве силового агрегата на мотоблоке используется одноцилиндровый четырехтактный

карбюраторный бензиновый двигатель с воздушным охлаждением.

В качестве трансмиссии используется механический, шестеренчато-цепной редуктор в

чугунном корпусе с масляной ванной.

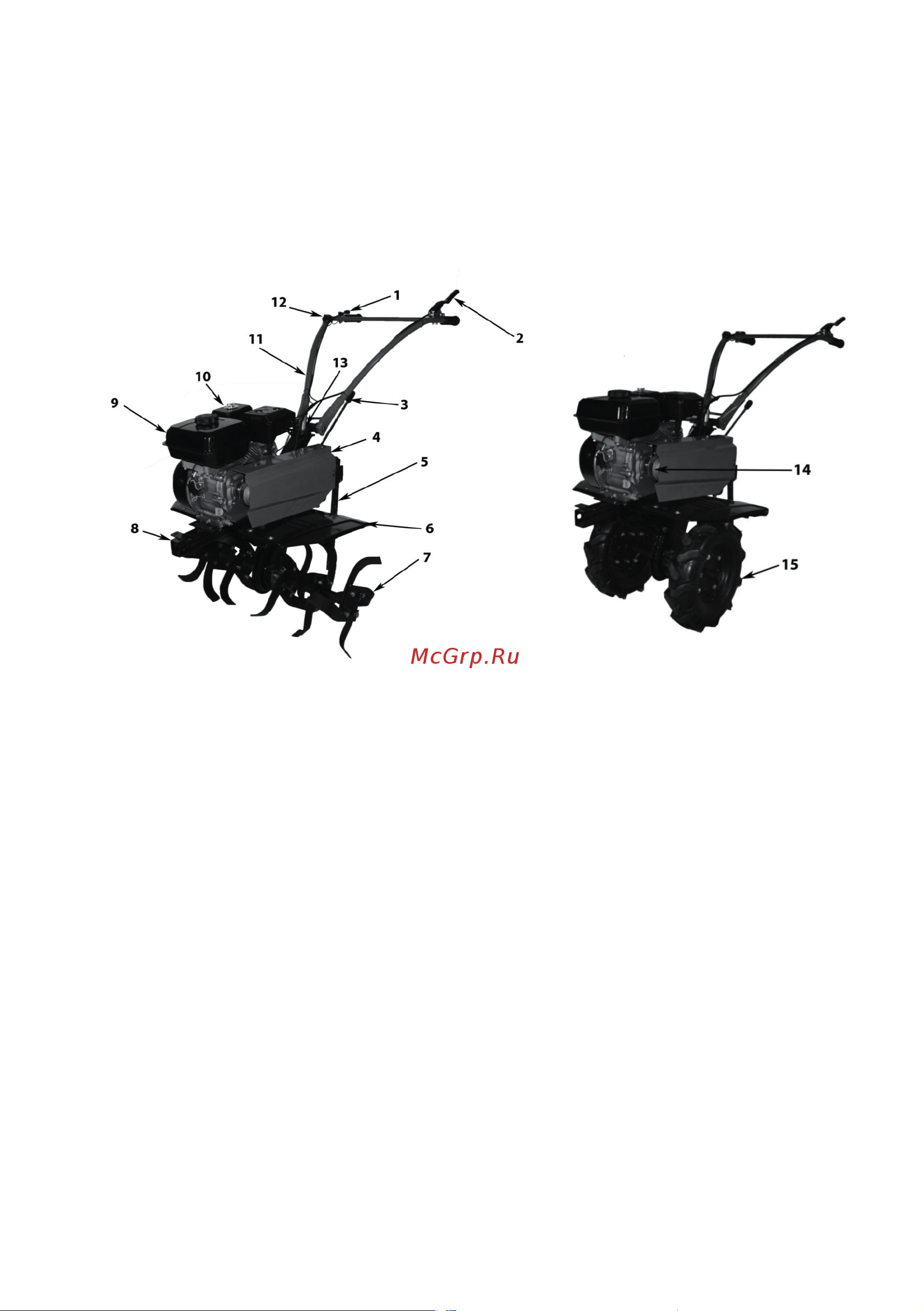

МОТОБЛОК СОСТОИТ ИЗ СЛЕДУЮЩИХ ОСНОВНЫХ ЧАСТЕЙ:

1. Регулятор оборотов двигателя – служит для регулировки оборотов двигателя.

2. Ручка сцепления – служит для включения и выключения привода редуктора и для начала

движения и остановки. При нахождении ручки сцепления в верхнем положении мотоблок

остановлен, привод редуктора отключен, сцепление выключено. При нахождении ручки

сцепления в нижнем положении сцепление включено, привод сцепления включен, фрезы

вращаются, мотоблок движется на выбранной передаче.

3. Рычаг переключения передач - служит для переключения передач.

4. Защитный кожух ремня - служит для защиты доступа к вращающимся частям клиноременной

передачи.

5. Сошник – служит для получения необходимой глубины обработки почвы при

культивировании.

6. Крылья защитные – служат для защиты двигателя, клиноременной передачи, работающего

оператора от вращающихся частей мотоблока, а также от летящей во время работы почвы

и прочих предметов.

7. Фрезы – служат для культивирования почвы.

8. Рама – представляет собой жесткий каркас для установки двигателя и редуктора.

9. Двигатель – силовой агрегат, передает вращение через клиноременную передачу на

редуктор.

10. Воздушный фильтр двигателя – устройство для очистки воздуха.

11. Руль в сборе – предназначен для управления мотоблоком.

12. Выключатель двигателя – служит для остановки двигателя.

13. Регулятор высоты руля – служит для регулировки руля управления в вертикальной и

горизонтальной плоскостях.

14. ВОМ - вал отбора мощности для установки снегоуборочного оборудования, сегментной и

роторной газонокосилки.

15. Пневматические колеса.
