Распакуйте мотоблок, убедитесь в

наличии полной комплектации (п. 4).

Установите руль и зафиксируйте в

удобном для Вашего роста положении.

Установите крылья, используя

крепежные болты из комплекта.

Сборка фрез (для комплектации с

разборными фрезами)

Последовательно установите на

фланцы оси фрезы (рис. 3) ножи (уста-

навливайте ножи таким образом, чтобы

заточенные поверхности ножей при

работе вращались вперед) и надежно

закрепите их с помощью болтов, шайб

и гаек. В зависимости от комплекта-

ции см. рис. 4а. Сборка фрез с тре-

мя ножами или рис. 4b. Сборка фрез

с четырьмя ножами.

При условии правильной

сборки фрез получается

правая и левая фрезы, обя-

зательно учитывайте это при

установке их на мотоблок.

7. СБОРКА МОТОБЛОКА

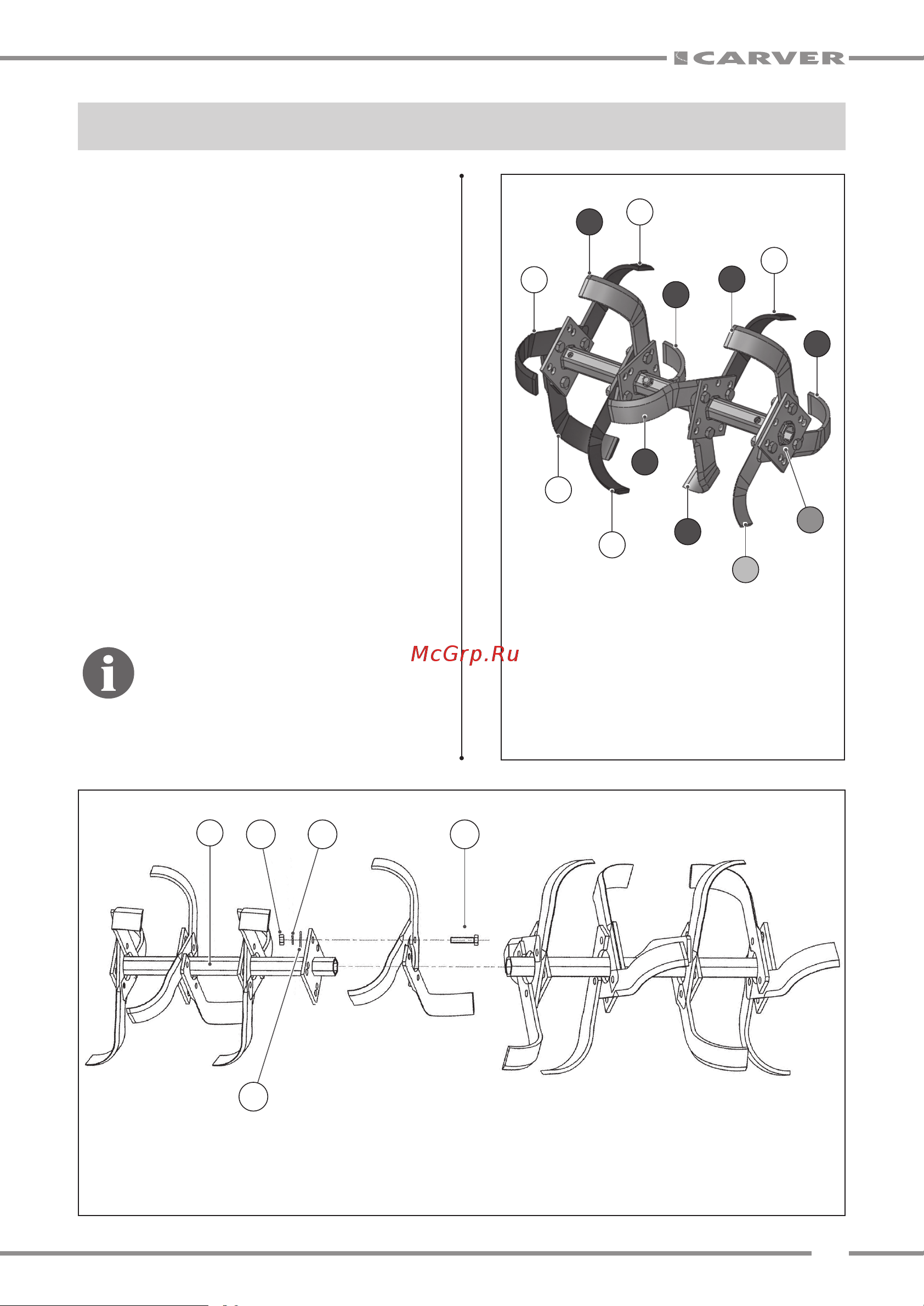

Рис. 4а. Сборка фрез с тремя ножами

Рис. 3

A – правый нож

B – левый нож

C – правый короткий нож

(необходим, чтобы не бить

редуктор)

D – место соединения

с руктором

2 3

1 – ось фрезы; 2 – гайка; 3 – шайба гровера;

4 – шайба плоская; 5 – болт
