3
МОТОБЛОК БЕНЗИНОВЫЙ
www.dde-um.com
5. Подготовка к работе.
Для лучшей сохранности при транспортировке мотоблок поставляется в упаковке из картонной коробки и
металлического каркаса. Удалите коробку и каркас, установите мотоблок на ровную твердую поверхность.
Проверьте его на отсутствие повреждений во время транспортировки. Следующие узлы сняты с мотоблока:
рукоятки управления 6, крылья 1, колеса 13, рычаг переключения передач 5, кронштейн крыльев передний 27,
кронштейн крыльев задний 29, фрезы 26 поставляются в полностью разобранном виде. Извлеките их из
упаковки. Перед эксплуатацией произведите установку перечисленных узлов.
5.1 Сборка и установка колес и фрез.
Прикрепите к диску колеса 13 ступицу 14 и закрепите с помощью четырех болтов и гаек. Наденьте колесо со
ступицей на вал редуктора 15 таким образом, чтобы совместились крепежные отверстия на валу и ступице и
закрепите с помощью штифта. Проверьте давление в шинах, при необходимости подкачайте. Рабочее давление
1,2 - 1,8 атм.
Сборку фрез 26 произведите, как показано на рисунке, при этом ножи должны быть установлены острием по
ходу культивации.
5.2 Установка рукояток управления.
Закрепите рукоятки управления 6 на стойке. Для этого совместите зубчатые шайбы на стойке и рукоятках в
удобном для эксплуатации положении, поворачивая рукоятки вправо или влево, и зафиксируйте с помощью
зажима 7. Установите удобную высоту положения рукояток управления и зафиксируйте с помощью зажима 4.
5.3 Установка рычага переключения передач.
Установите рычаг переключения передач 5, для этого совместите крепежные отверстия кронштейна 30 и рычага
и закрепите с помощью болтов и гаек.
5.4 Установка крыльев.
Установите передний 29 задний 27 кронштейны крыльев. Установите крылья с правой и левой стороны и
прикрепите к кронштейнам с помощью болтов и гаек.
5.5 Установка сошника.
Установите кронштейн сошника 22, для этого совместите крепежные отверстия сцепки и кронштейна и закрепите
с помощью штифтов 19. Установите сошник 20, для этого совместите крепежные отверстия кронштейна и
сошника и закрепите с помощью штифта и шплинта. Установите кронштейн 12 на переднюю часть рамы и
закрепите с помощью болтов игаек.
5.6 Заправка смазки в редуктор.
Мотоблок поставляется с незаполненным маслом редуктором 15.
Перед эксплуатацией залейте в них масло. Для этого открутите крышку заливной
горловины 2, залейте трансмиссионное масло объемом, примерно 1,7 литра, используя
воронку, до нижнего края маслозаливного отверстия. Используйте трансмиссионное
масло DDE 80W-90 или аналог. Закрутите крышку.

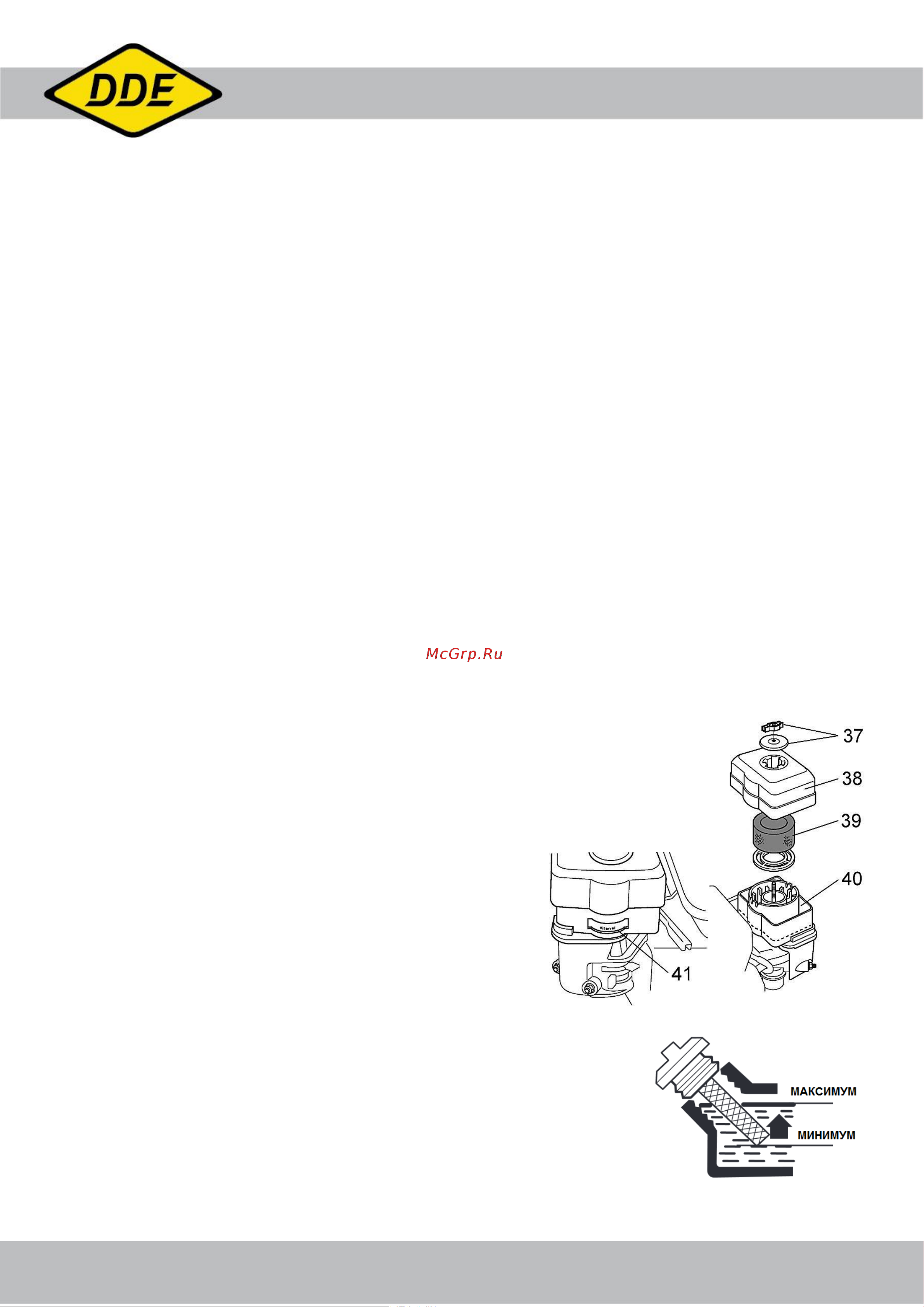

5.7 Подготовка воздушного фильтра.
Открутите гайку-барашек и снимите шайбу 37. Снимите крышку
корпуса воздушного фильтра 38. Извлеките поролоновый
воздушный фильтр 39 и пропитайте его тем же моторным маслом,
которое используется для двигателя. Удалите излишки масла.
Если останутся излишки масла, двигатель может дымить
некоторое время. Установите воздушный фильтр на штатное
место. Наполните корпус воздушного фильтра 40 моторным
маслом до уровня, обозначенного меткой oil level 41. Закройте
крышку.
5.8 Заправка топливом и моторным маслом.
Открутите крышку бензобака 9, используйте воронку или специальную трубку,
облегчающую залив топлива в бак. Наполните бак неэтилированным бензином
АИ 92 до максимального уровня, закрутите крышку плотно, но без значительного
усилия. Открутите крышку-щуп заливной горловины картера 10. Залейте
моторное масло объемом, примерно 0,6 литра, используя воронку. Используйте
моторное масло DDE SAE 30 или аналог. Проверьте с помощью щупа уровень
масла. Убедитесь, что уровень масла находится между отметками MIN и MAX на
щупе. Закрутите крышку
