МОТОБЛОК БЕНЗИНОВЫЙ

www.dde-um.com

5. Подготовка к работе.

Для лучшей сохранности при транспортировке мотоблок поставляется в упаковке из картонной коробки и

металлического каркаса. Удалите коробку и каркас, установите мотоблок на ровную твердую поверхность.

Проверьте его на отсутствие повреждений во время транспортировки. Следующие узлы сняты с мотоблока:

стойка рукояток управления 3, рукоятки управления 5, крылья 8, колеса 9, рычаг переключения передач 18,

сцепка 26, два передних и один задний кронштейны крыльев 27, держатель фрез 28, панель 29, трос

переключения передач 30, фрезы 24 поставляются в полностью разобранном виде. Извлеките их из упаковки.

Перед эксплуатацией произведите установку перечисленных узлов.

5.1 Сборка и установка колес и фрез.

Прикрепите к диску колеса 9 ступицу 35 и закрепите с помощью четырех болтов и гаек. Наденьте колесо со

ступицей на вал редуктора 10 таким образом, чтобы совместились крепежные отверстия на валу и ступице и

закрепите с помощью штифта 36. Проверьте давление в шинах, при необходимости подкачайте. Рабочее

давление 1,2 - 1,8 атм.

Сборку фрез 24 произведите, как показано на рисунке, при этом ножи должны быть установлены острием по

ходу культивации.

5.2 Установка рукояток управления.

Установите стойку рукояток управления 3. Для этого совместите крепежные отверстия стойки и коробки передач

7 и закрепите с помощью болтов и шайб. Закрепите рукоятки управления 5 на стойке 3. Для этого совместите

зубчатые шайбы на стойке и рукоятках в удобном для эксплуатации положении, поворачивая рукоятки вправо

или влево, и зафиксируйте с помощью зажима 4. Установите удобную высоту положения рукояток управления и

зафиксируйте с помощью зажима 6. Установите панель 29, для этого совместите крепежные отверстия панели и

рукояток управления и закрепите с помощью болтов и гаек.

5.3 Установка рычага и троса переключения передач.

Установите рычаг переключения передач 18, для этого совместите крепежные отверстия кронштейнов 31 и

рычага и закрепите с помощью штифта. Зафиксируйте штифт с помощью шплинта. Присоедините один конец

троса переключения скоростей 30 к рычагу 18 и закрепите с помощью штифта и шплинта. Присоедините второй

конец троса к тяге коробки передач 33 и закрепите с помощью штифта и шплинта. Прикрепите трос к

кронштейнам 32 и зафиксируйте с помощью четырех гаек, установленных на тросе.

5.4 Установка крыльев.

Установите один задний и два передних кронштейна крыльев 27. Установите крылья с правой и левой стороны и

прикрепите к кронштейнам с помощью болтов и гаек.

5.5 Установка сцепки и сошника.

Прикрепите сцепку 26 к задней части рамы мотоблока и закрепите с помощью

трех болтов и гаек. Установите кронштейн сошника 15, для этого совместите

крепежные отверстия сцепки и кронштейна и закрепите с помощью штифтов 14.

Установите сошник 17, для этого совместите крепежные отверстия кронштейна

и сошника и закрепите с помощью штифта и шплинта. Прикрепите держатель

фрез 28 к раме 12 и закрепите с помощью болтов и гаек.

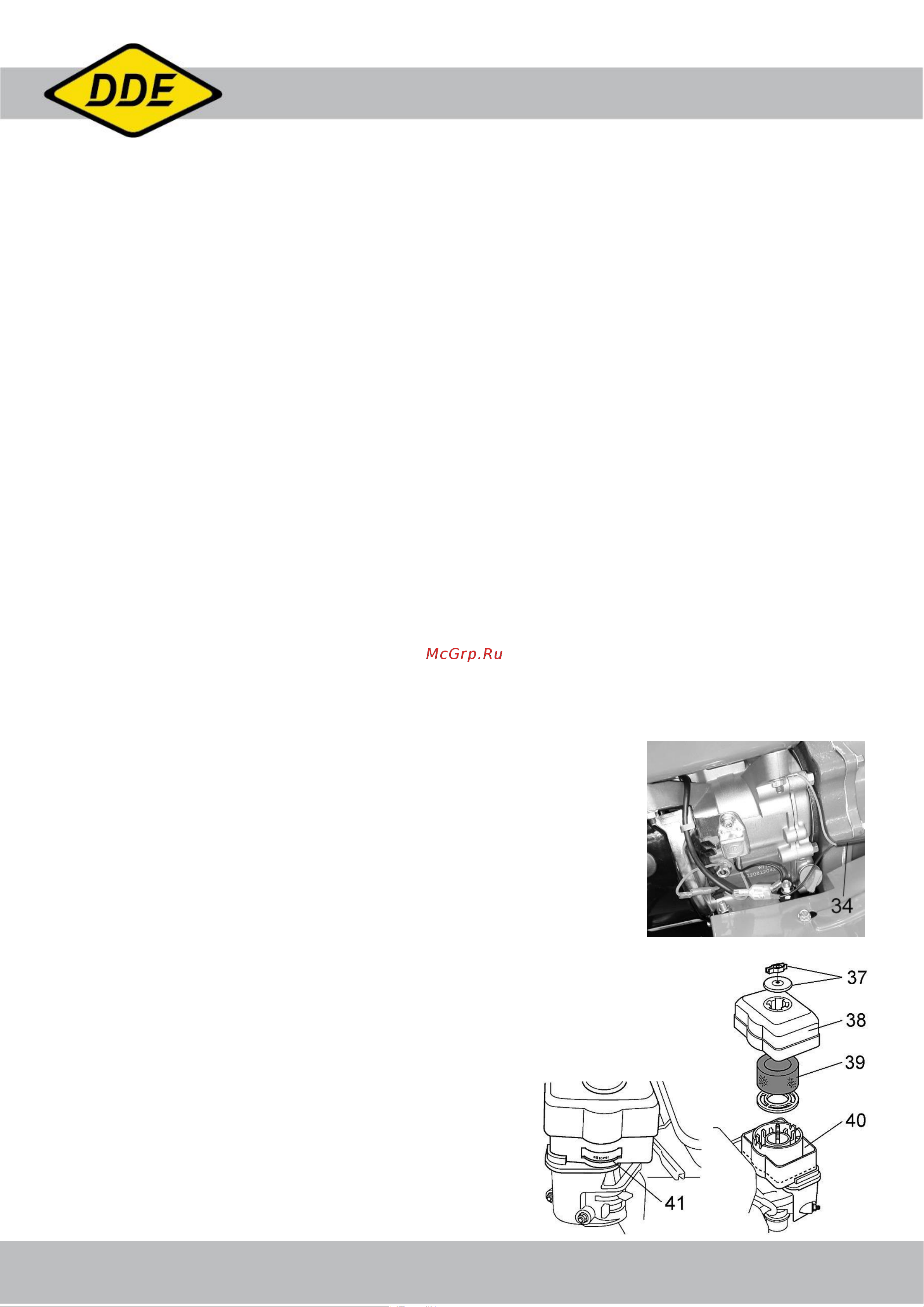

5.6 Подключение провода зажигания.

Подключите провод 34, идущий от рычага включения зажигания 21 к двигателю,

как показано на рисунке.

5.7 Заправка смазки в редуктор и коробку передач.

Мотоблок поставляется с незаполненными маслом коробкой передач 7 и редуктором 10.

Перед эксплуатацией залейте в них масло. Для этого открутите крышку-щуп заливной

горловины 25, залейте трансмиссионное масло объемом, примерно 1,7 литра, используя

воронку. Используйте трансмиссионное масло DDE 80W-90 или аналог. Проверьте с

помощью щупа уровень масла. Убедитесь, что уровень масла находится между

отметками MIN и MAX на щупе. Закрутите крышку.

5.8 Подготовка воздушного фильтра.

Открутите гайку-барашек и снимите шайбу 37. Снимите крышку

корпуса воздушного фильтра 38. Извлеките поролоновый

воздушный фильтр 39 и пропитайте его тем же моторным

маслом, которое используется для двигателя. Удалите излишки

масла. Если останутся излишки масла, двигатель может дымить

некоторое время. Установите воздушный фильтр на штатное

место. Наполните корпус воздушного фильтра 40 моторным

маслом до уровня, обозначенного меткой oil level 41. Закройте
