2. Установите шестиугольные стопорные накладки на шестиугольный вал,

закрепите с помощью винтов М6Х16 и убедитесь, что шестиугольный вал

не движется в осевом направлении.

3. Колеса: установите колеса на концы шестиугольного вала и закрепите их

двумя болтами М8×55 и гайками М8.

4. Прицеп: установите связующую сборку на прицеп, соедините при помощи

сборки связующего вала, вставьте шплинт 3×26, затем установите

планку регулировки скорости в квадратную выемку на связующей сборке,

и закрепите болтами М8×55 и гайками.

5. Поручни: направьте два зубчатых диска на основании поручней на диски

базы для поручней, отрегулируйте положение. Затем закрепите их

болтами М16×140 с плоскими шайбами 16 и шайбами гравера 16.

6. Рычаг переключения передач: вставьте рычаг переключения передач в

выемку основания для поддержки поручней, и вставьте его в отверстие

коробки переключения передач. Затем закрепите шплинтом 3,2×16.

Ручка переключения передач будет находиться в нейтральном

положении.

7. Установите стопорную накладку на ручку переключения передач,

поставьте ее в положение «быстрая передача» – стопорная накладка

подойдет к основанию, – затем закрепите болтами.

2. Установка и регулировка троса

1. Регулировка троса сцепления. (См. рис. 5 и 6)

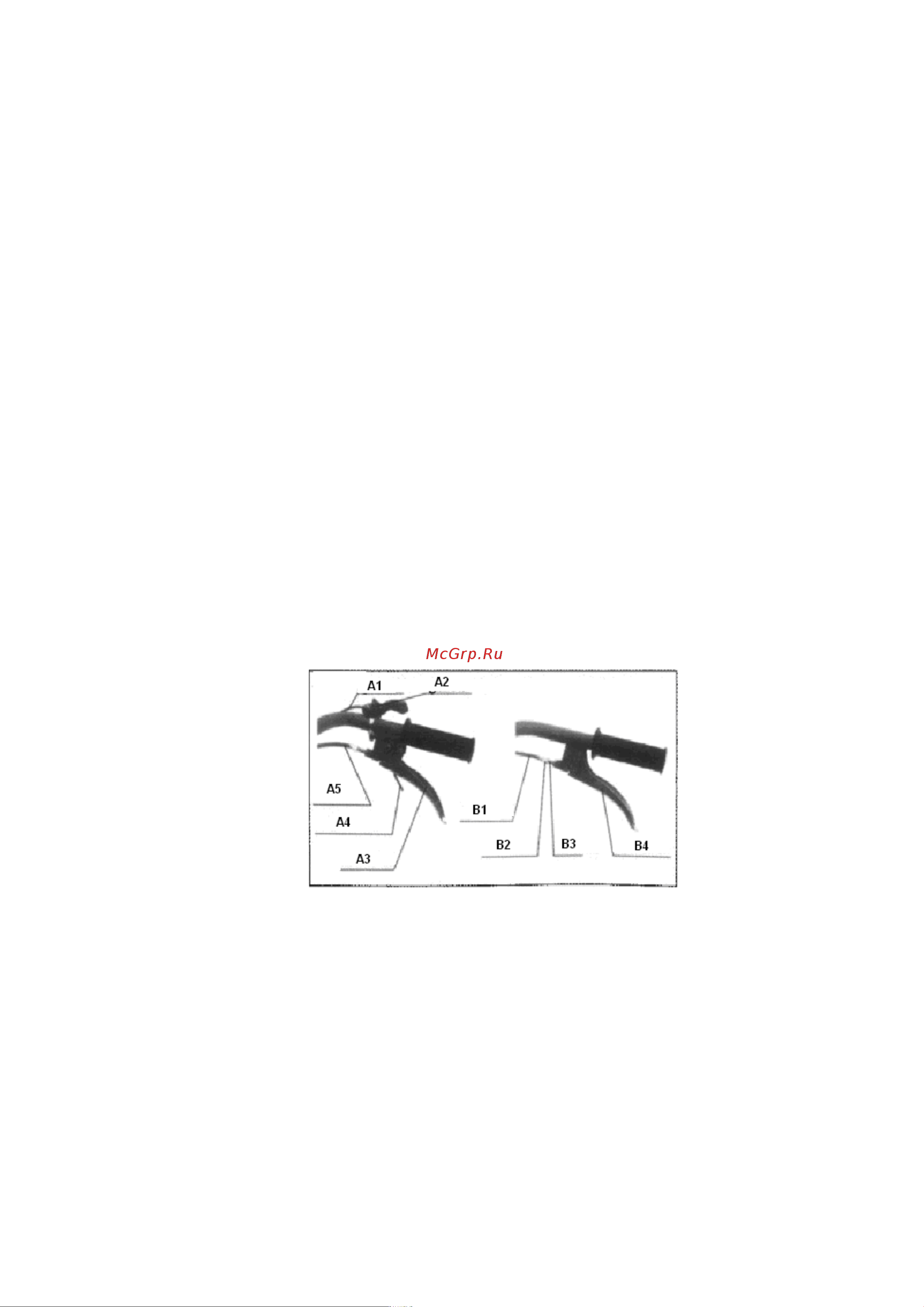

Рисунок 5

А1. Трос дросселя B2. Трос сцепления

А2. Дроссельный выключатель В2. Контргайка

А3. Ручка реверса В3. Винт

А4. Замок реверса В4. Ручка сцепления

А5. Трос реверсного механизма
