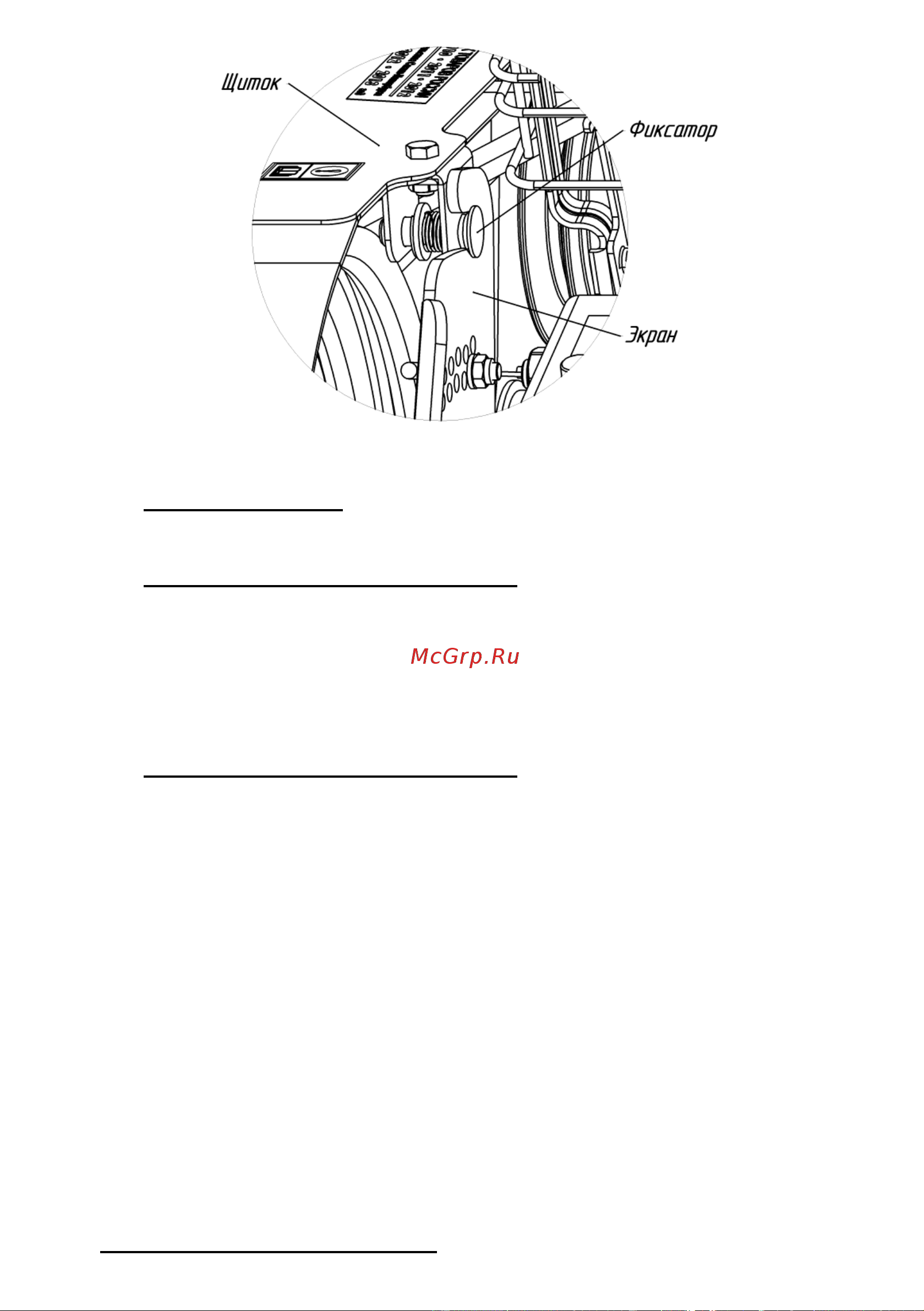

Рис.4 Схема крепления щитка со стороны ведомого шкива

Щиток откидной – устанавливается на мотоблок, предназначен

для защиты вращающихся частей мотоблока и для облегчения

сервисного обслуживания изделия (рис.2).

Для поднятия щитка необходимо:

– нажать на гайку снизу-вверх, тем самым поднять вверх болт

крепления щитка (рис.3);

– повернуть головку болта крепления щитка в положение "открыто",

как показано на рис.3 (головка болта должна быть расположена вдоль

паза щитка);

– поднять щиток.

Для закрытия щитка необходимо:

– опускать щиток таким образом, чтобы фиксатор зашел в паз на

экране мотоблока (рис.4);

– нажать на гайку снизу-вверх (рис.3);

– повернуть головку болта на 90° (головка болта должна быть

расположена поперек паза щитка).

7. ОРГАНЫ УПРАВЛЕНИЯ

Органы управления предназначены для изменения режима работы

двигателя (числа оборотов), начала поступательного движения

мотоблока, а также изменения направления движения мотоблока и

аварийной остановки.

Рулевым устройством является конструкция штангового типа с

узлами регулировки положений в горизонтальной и вертикальной

плоскостях.

Конструкцией рулевого устройства предусмотрена возможность

регулирования положения руля с фиксированием его в определенном

положении.

Рычаг переключения передач (рис.1) расположен на левой рукоятке
