5 ОПИСАНИЕ И РАБОТА СОСТАВНЫХ ЧАСТЕЙ МОТОБЛОКА

5.1 Двигатель (см. Руководство по эксплуатации двигателя).

5.2 Редуктор.

Редуктор предназначен для изменения передаточного отношения и

передачи вращения от шкива редуктора к колесам (культиватору).

Редуктор цепной (рисунок 2) состоит из правой 2 и левой 20

половины корпуса; цепей: 4, 12, 19, 22, 24; вала переключения 25; ручки

переключения 1; трех блоков звездочек 9, 13, 23; выходного вала 17.

В средней части половины крепятся болтами 7, 10, 14 с гайками и по

краям болтами 18. Схема затяжки болтов изображена на рисунке 2.

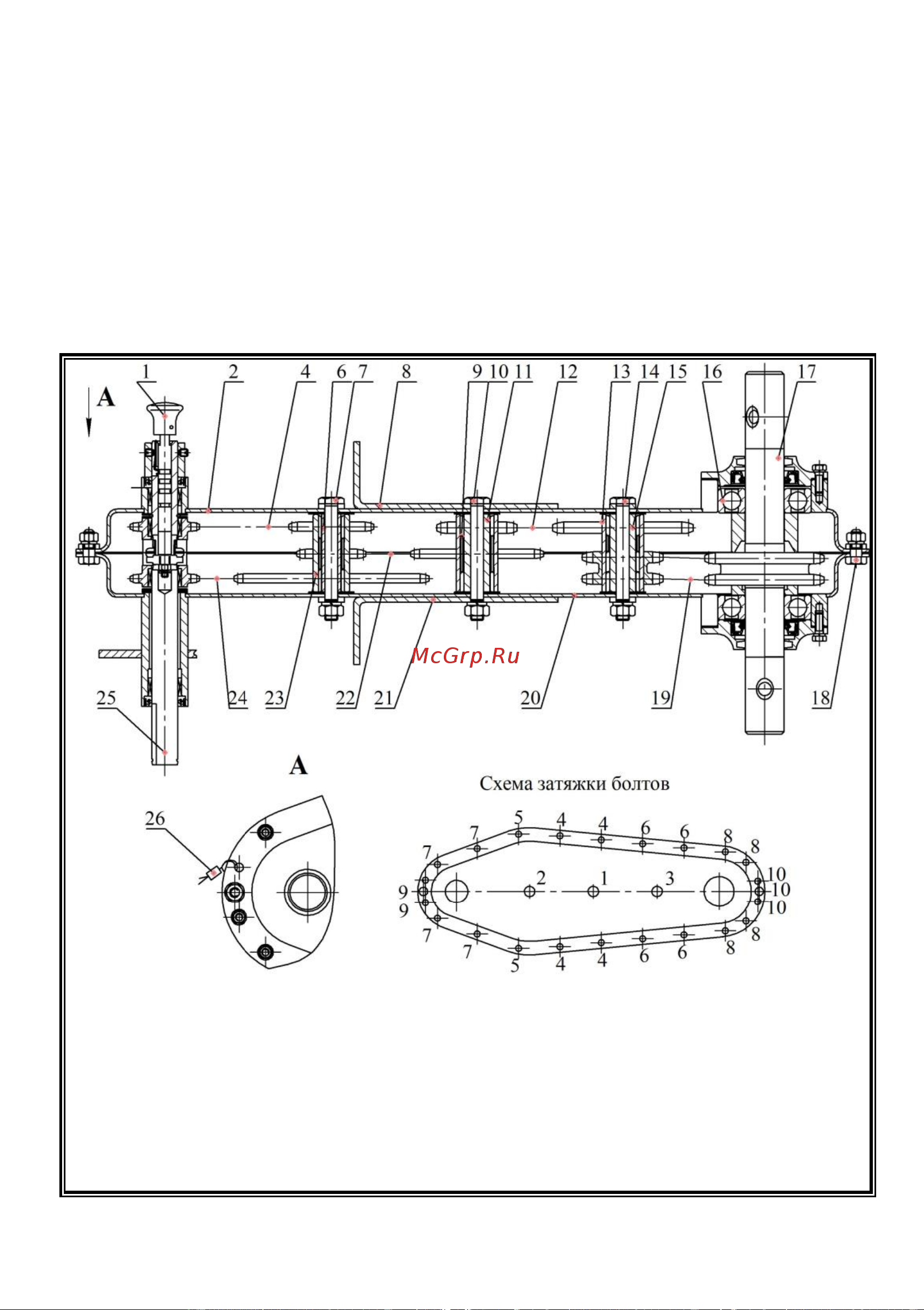

Рисунок 2 – Продольный разрез редуктора

1 – ручка переключения, 2 – половина корпуса правая, 4 – цепь, 6 – палец,

7 – болт, 8 – угольник, 9 - блок звездочек, 10 – болт, 11 – палец, 12 – цепь,

13 – блок звездочек, 14 – болт, 15 – палец, 16 – подшипник, 17 – вал выходной,

18 – болт, 19 – цепь, 20 – половина корпуса левая, 21 – угольник левый,

22 – цепь, 23 – блок звездочек, 24 – цепь, 25 – вал переключения,

26 – пломба
