6.1.8.1 Соберите левую фрезу КМБ1.001.010.6 (промаркирована

буквой «Л») и правую фрезу КМБ1.001.010.6-02 (промаркирована буквами

«ПР»): закрепите ножи 2 и 3 на валике 1 с помощью болтов 4, гаек 5 и шайб 6

(рисунок 11а).

6.1.8.2 Соберите левую фрезу КМБ1.001.030.3 (маркировка буквой

«Л») и правую фрезу КМБ1.001.030.3-01(маркировка буквами «ПР»): закрепите

ножи 2 и 3 на втулке 1 с помощью болтов 4, гаек 5 и шайб 6 (рисунок 11б).

6.1.8.3 Соберите два блока правых и левых фрез в следующей

последовательности:

1) вставьте фрезу 1 (рисунок 9) во втулку фрезы 3, совместив

отверстие фрезы 1 с отверстием во втулке фрезы 3, вставьте

болт 6 и зафиксируйте его гайкой 7 с шайбами 8, 9;

2) расположите фрезы так, чтобы положение острых кромок ножей

было направлено по движению мотоблока;

3) закрепите культиваторы с помощью шплинтов, как показано на

рисунке 12, пружина шплинта должна быть защелкнута в

противоположную сторону от вращения культиваторов; для

улучшения собираемости и демонтажа рекомендуется выходной

вал мотоблока смазать консистентной смазкой типа «Солидол».

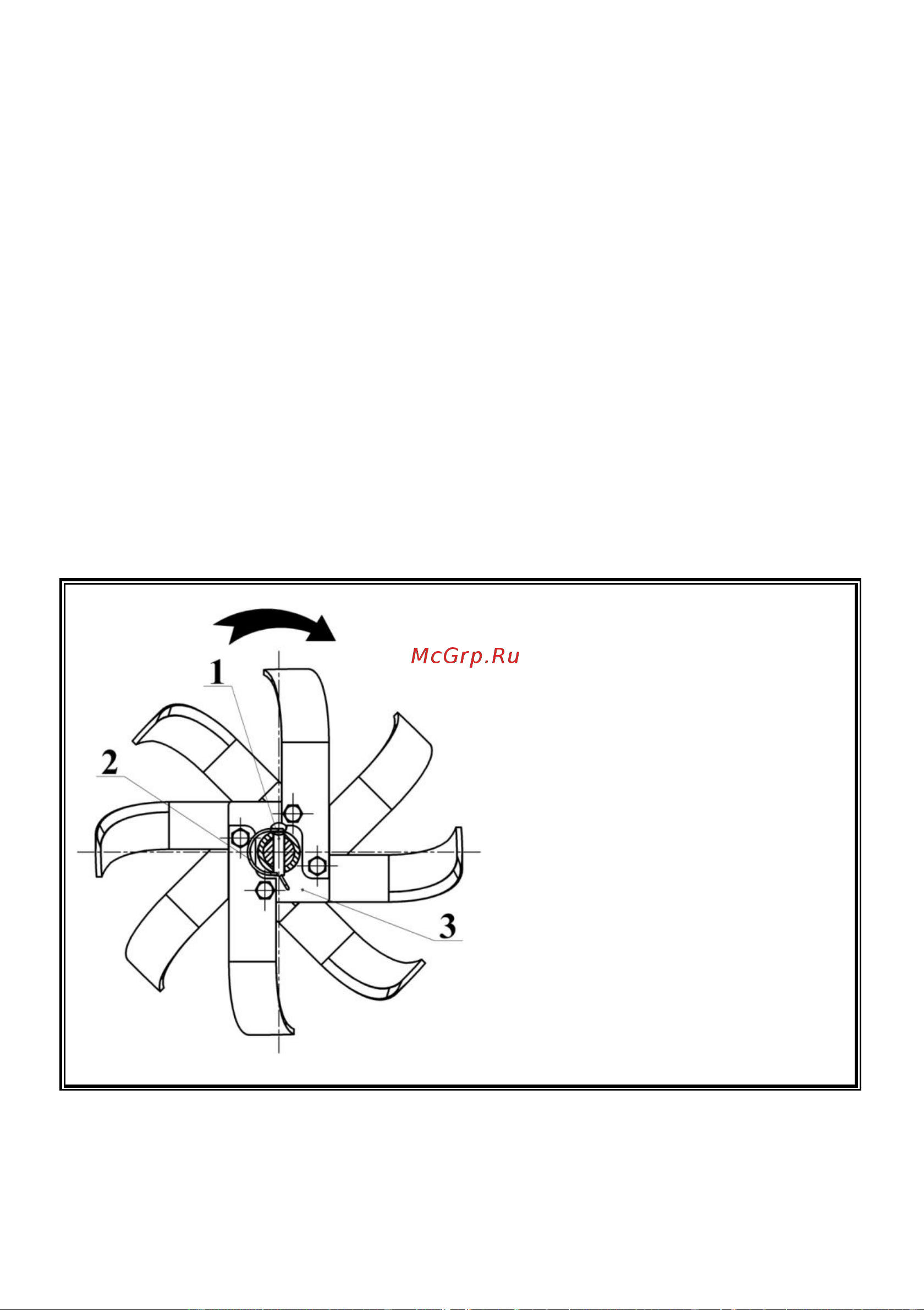

Рисунок 12 – Положение

пружины шплинта

относительно вращения

культиваторов

1 – Палец шплинта; 2 – Пружина

шплинта; 3 – Культиватор

6.1.8.4 В модификациях культиватора КМБ1.001.000.2-01 и

КМБ1.001.000.2-03 дополнительно установите диски 4 с помощью болтов 6,

гаек 7 и шайб 8, 9 (рисунки 13а и 13в).
