5. СБОРКА.

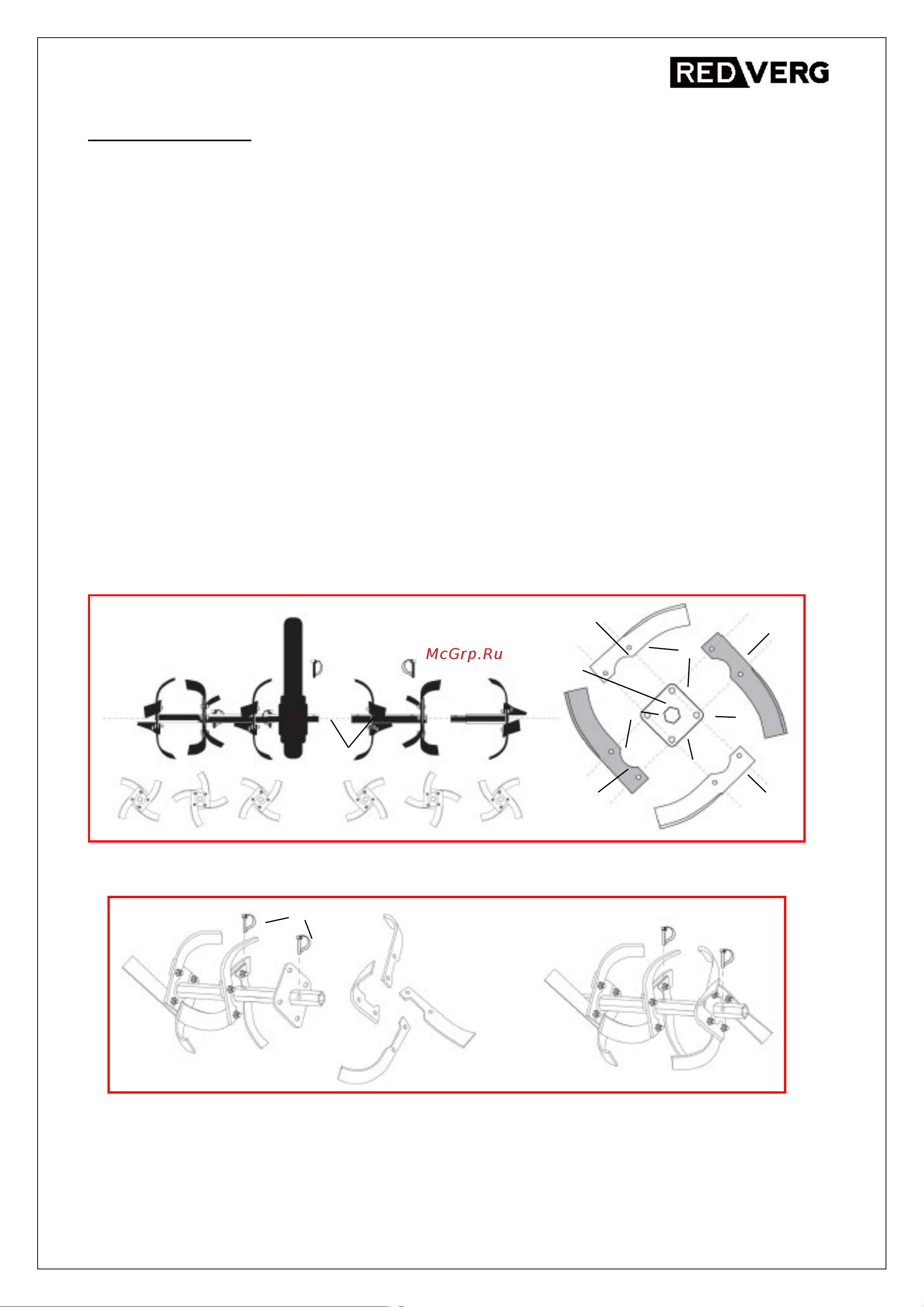

5.1. Сборка фрез.

Распакуйте коробку с фрезами и соберите их в следующей

последовательности. Фрезы имеют маркировку R и L:

ВНИМАНИЕ! Ножи первого ряда фрез со стороны редуктора крепите на

дальнюю сторону квадрата, что бы исключить задевание фрез за корпус

редуктора.

• Приложите нож фрезы (1) на квадрат втулки (4), совместив отверстие (3),

приложите фрезу (5) с обратной стороны квадрата втулки (4), закрепите в

отверстии болтом и зафиксируйте его гайкой с шайбой. Приложите фрезу (7)

и совместите отверстие (6), закрепите в отверстии болтом и зафиксируйте

его гайкой с шайбой. Приложите фрезу (9), совместите отверстия (8) и (2),

закрепите в отверстии болтом и зафиксируйте его гайкой с шайбой.

• Установите блоки фрез на мотоблок таким образом, чтобы при движении

мотоблока вперед острые кромки ножей были направлены по ходу

вращения выходного вала редуктора. Совместите отверстия (10) во втулке

блоков фрез и выходного вала редуктора, вставьте стопоры (11) и

зафиксируйте их.
