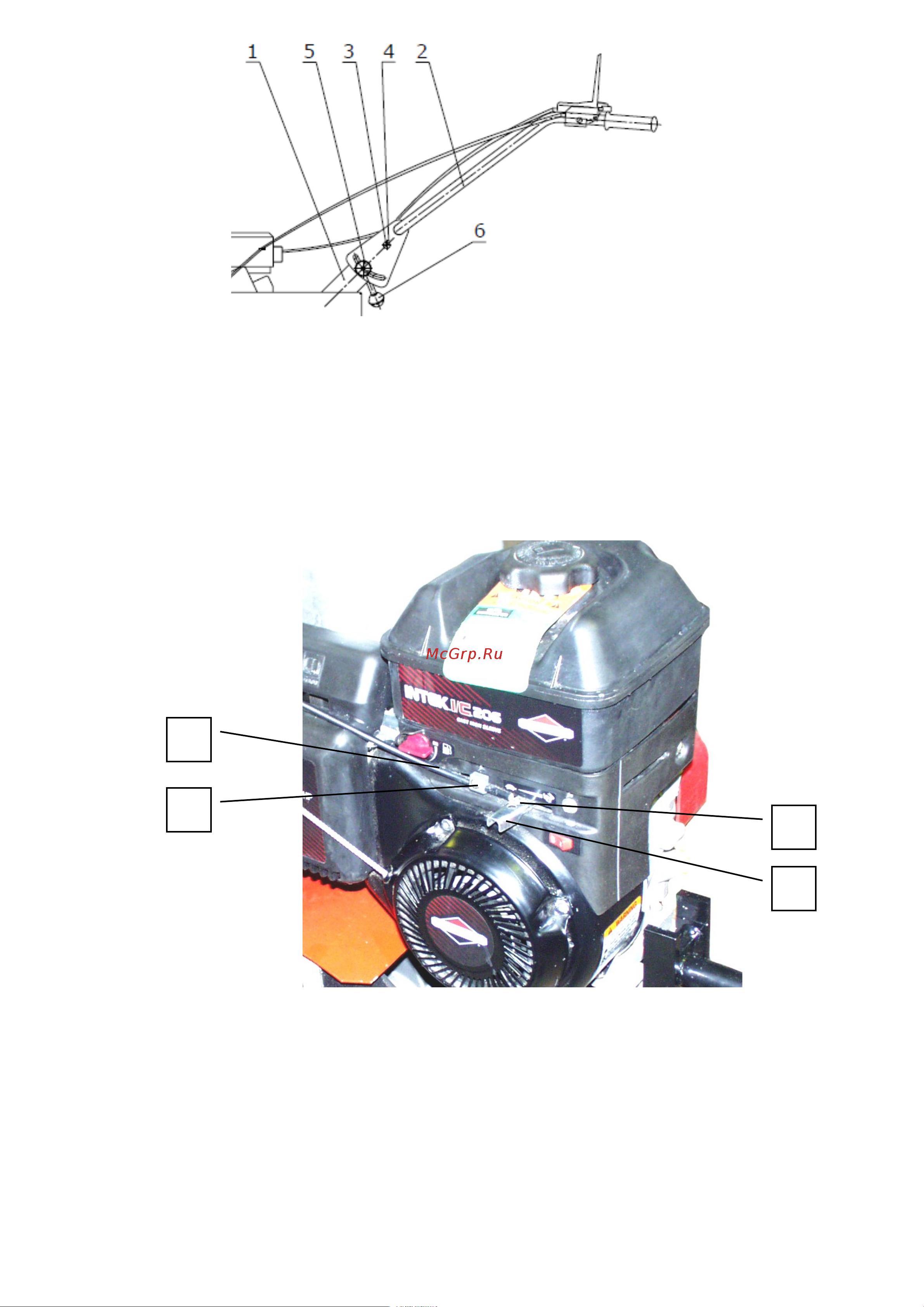

Рисунок 5 – Схема сборки руля

2.2.3.1. Присоединение тяги управления газом

Снимите прижим 2 (рисунок 6) с двигателя, вставьте конец тяги 3 в

отверстие рычага 4 и вставьте оболочку 1 в прорезь прижима 2, закрепите его на

двигателе. При этом тяга 3 в сборе с оболочкой 1 должна быть уложена поверх

правой рукоятки руля без петель и резких перегибов.

Рисунок 6 – Схема присоединения тяги управления газом

2.2.3.2. Присоединение тяги управления сцеплением

Снимите кожух механизма сцепления, вставьте упор тяги 1 (рисунок 7) в

прорезь кронштейна 2 (пружина 6 должна упираться в кронштейн) и заведите

конец пружины 3 в отверстие рычага 4. При этом тяга 5 должна быть уложена

поверх левой рукоятки руля без петель и резких перегибов.
