5. Колесо 11. Болты М 16x140

6. Шестигранный вал

1. Вставьте шестигранный вал в шестигранное отверстие на нижней части

корпуса изделия.

2. Установите стопорные накладки на шестигранный вал, закрепите с

помощью винтов М6Х16 и убедитесь, что шестигранный вал не движется

в осевом направлении.

3. Колеса: установите колеса на концы шестигранного вала и закрепите их

двумя болтами М8×55 и гайками М8.

4. Прицеп: установите связующую сцепку на прицеп, соедините при помощи

штыря, вставьте шплинт , затем установите планку регулировки скорости

в квадратную выемку на связующей сборке, и закрепите болтами М8×55 и

гайками.

5. Ручки управления: направьте два зубчатых диска на основании поручней на

диски базы для ручек, отрегулируйте положение. Затем закрепите их

болтами М16×140 с плоскими шайбами 16 и шайбами гравера 16.

6. Рычаг переключения передач: вставьте рычаг переключения передач в

выемку основания для поддержки поручней, и вставьте его в отверстие

коробки переключения передач. Затем закрепите шплинтом 3,2×16.

Ручка переключения передач будет находиться в нейтральном положении.

7. Установите стопорную накладку на ручку переключения передач, поставьте

ее в положение «быстрая передача» – стопорная накладка подойдет к

основанию, – затем закрепите болтами.

2. Установка и регулировка троса

1. Регулировка троса сцепления. (См. рис. 5 и 6)

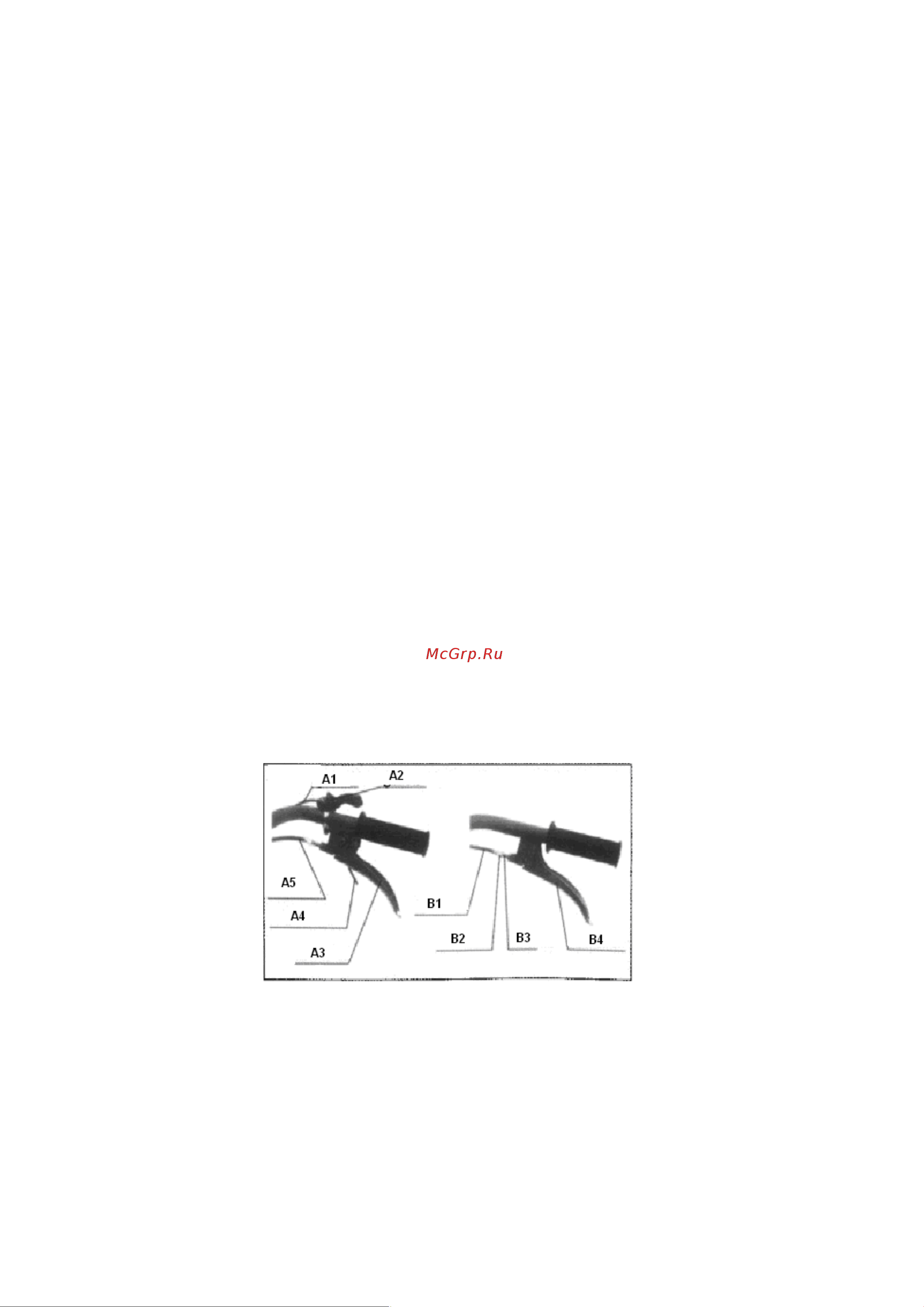

Рисунок 5

А1. Трос дросселя B2. Трос сцепления

А2. Дроссельный выключатель В2. Контргайка

А3. Ручка реверса В3. Винт

А4. Замок реверса В4. Ручка сцепления

А5. Трос реверсного механизма
