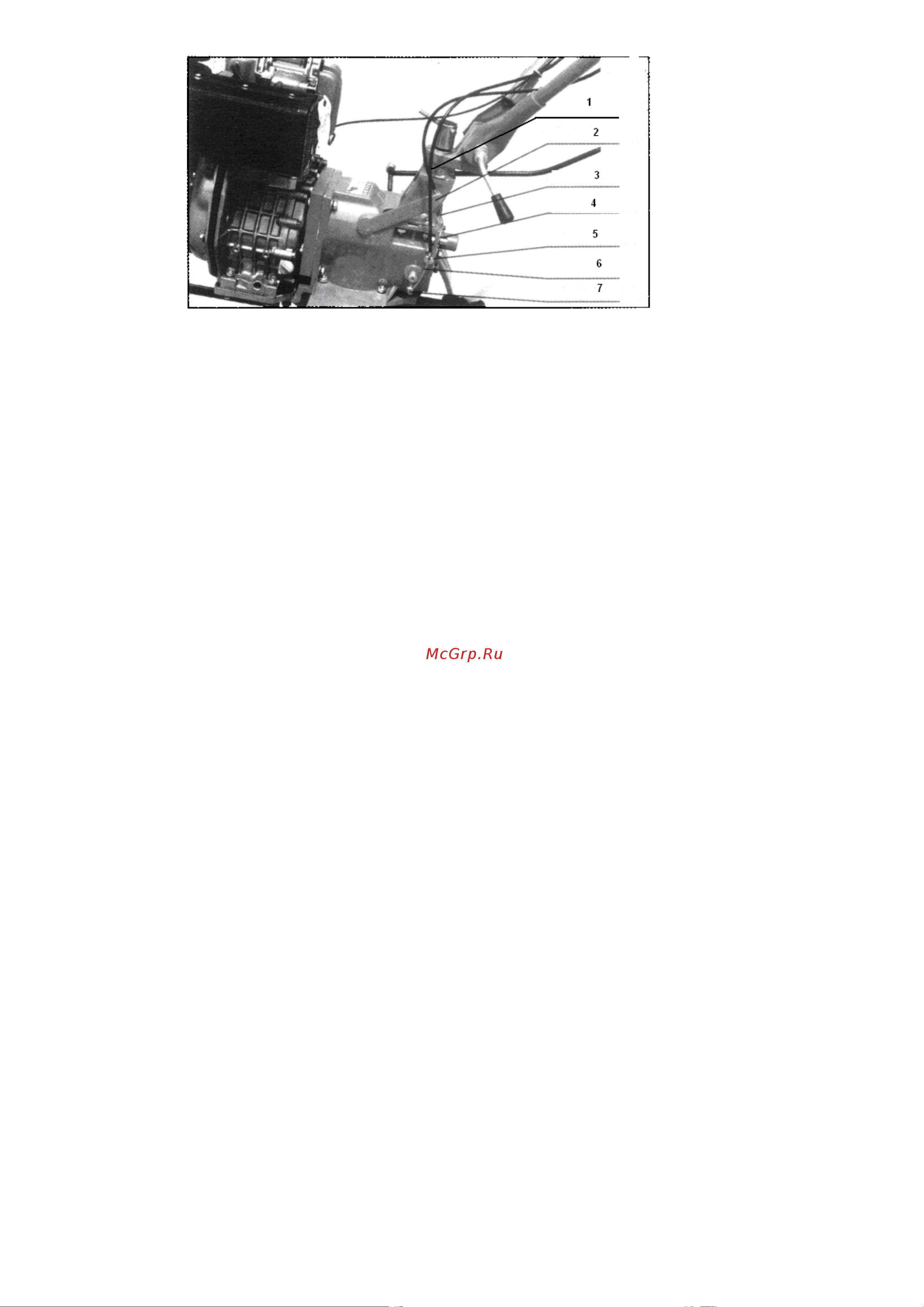

Рисунок 6

1. Рычаг вилки выключения сцепления 5. Основание троса реверса

2. Трос сцепления 6. Трос реверса

3. Головка троса сцепления 7. Вал вилки реверса

4. Защитная крышка вала отбора мощности

1.1. Отвинтите крепящие болты.

1.2. Вверните винт по часовой стрелке до упора.

1.3. Вставьте конец троса в головку троса сцепления в задней части коробки

передач, и убедитесь, что конец троса попал в отверстие головки.

1.4. Вставьте провод в отверстие МЗ на основании, нажмите на вилочную

клемму сцепления и вставьте конец троса в головку троса.

1.5. Освободите винт и придержите его, освободите ручку сцепления до тех

пор, пока сила пружины в сцеплении сможет вернуть в первоначальное

положение рукоятку, затем вкрутите упорную гайку.

2. Регулировка троса реверсного механизма (см. рисунки 5 и 6)

2.1. Отвинтите крепящие болты.

2.2. Вверните винт по часовой стрелке до упора.

2.3. Вставьте трос в боковой вал реверсного механизма коробки передач и

убедитесь, что шарнир поручня вошел в отверстие вилочного вала.

2.4. Потяните реверсный вилочный вал против часовой стрелки, встаньте трос

в узкое пространство боковой реверсной головки коробки передач,

убедитесь, что головка трубки направлена в отверстие головки провода.

2.5. Освободите винт и придержите его, освободите рукоятку реверса до тех

пор, пока сила пружины в сцеплении сможет вернуть в первоначальное

положение ручки, затем вкрутите стопорную гайку.

3. Регулировка троса дросселя (см. рисунок 7)
