11
6. УСТРОЙСТВО МОТОБУКСИРОВЩИКА
Элементы мотобуксировщика (рис.1, рис.2):
1.
Трансмиссия
12.
Кожух защитный цепи
2.
Каркас
13.
Ведомая звёздочка
3.
Руль
14.
Защита ведомой звёздочки
4.
Гусеница
15.
Защита вариатора
5.
Натяжитель гусеницы
16.
Подшипник оси (самоцентрирующийся)
6.
Цепь
17.
Сцепное устройство (Фаркоп)
7.
Натяжитель цепи
18.
Брызговик
8.
Тележка подвески
19.
Кронштейн крепления чехла
9.
Опорный ролик
20.
Крышка
10.
Щека ходовой левая
21.
Ограничительная втулка
11.
Щека ходовой правая

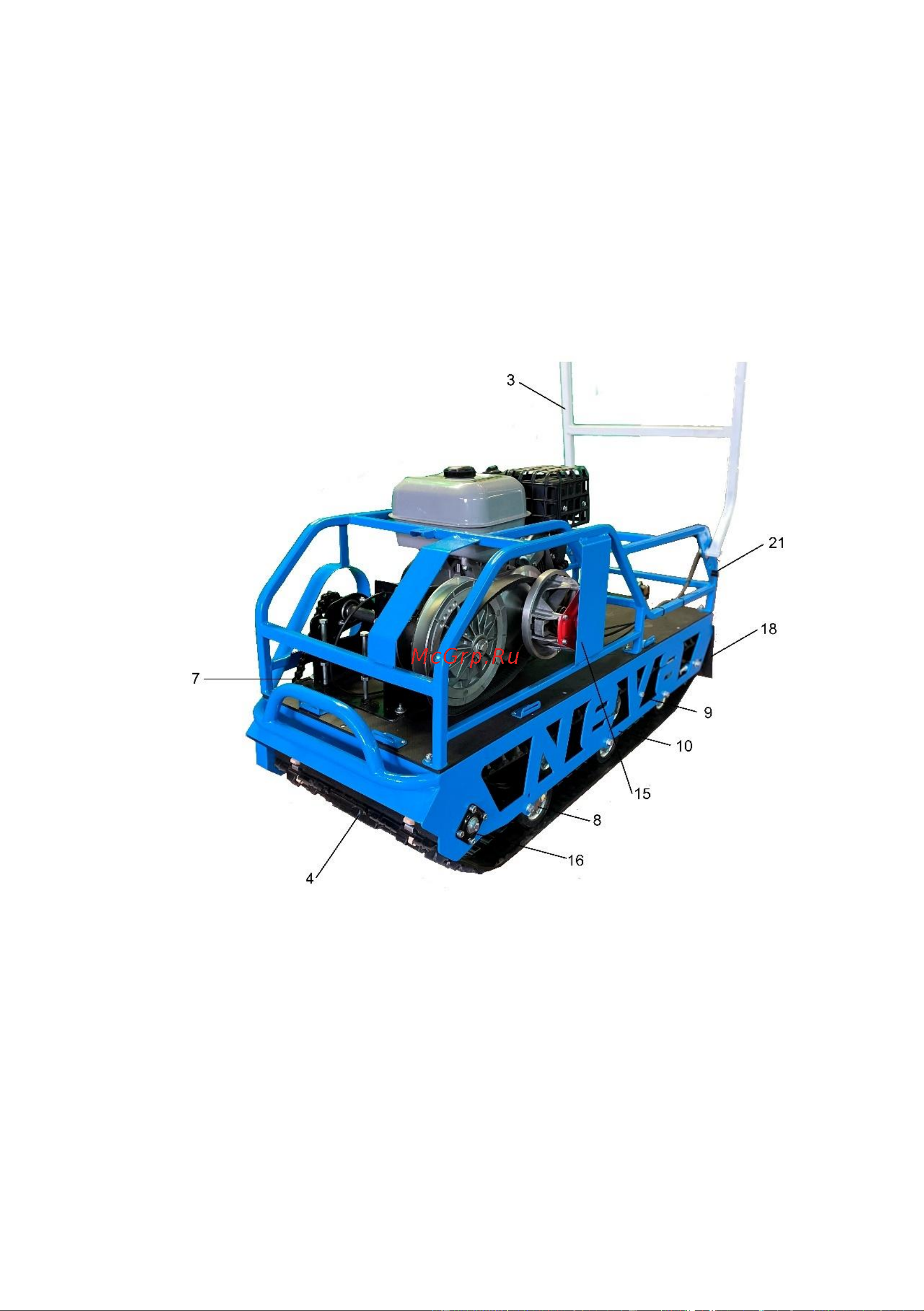

Рис.1. Общий вид мотобуксировщика (слева)
Элементы трансмиссии мотобуксировщика (рис.3):
1.
Рама трансмиссии
9.
Кронштейн тормоза
2.
Двигатель
10.
Тормоз
3.
Вариатор «Сафари»
11.
Втулка
4.
Диск трансмиссии неподвижный
12.
Ремень
5.
Диск трансмиссии подвижный
13.
Подшипниковый узел
6.
Полумуфта
14.
Вал
7.
Вкладыш
15.
Ведущая звёздочка
8.
Пружина
