13
районах с умеренным климатом на открытом воздухе в температурном
интервале до минус 25° и относительной влажности воздуха до 100%. При
этом возможно агрегатирование мотобуксировщика с приобретаемыми
отдельно прицепными санями-волокушами (рис.4), а также перевозка не-
большого груза по льду, твердому снегу или неглубокой снежной целине
(10…12 см). Рекомендуется использовать чехол, защищающий двигатель
от обледенения, от грязи и осадков.

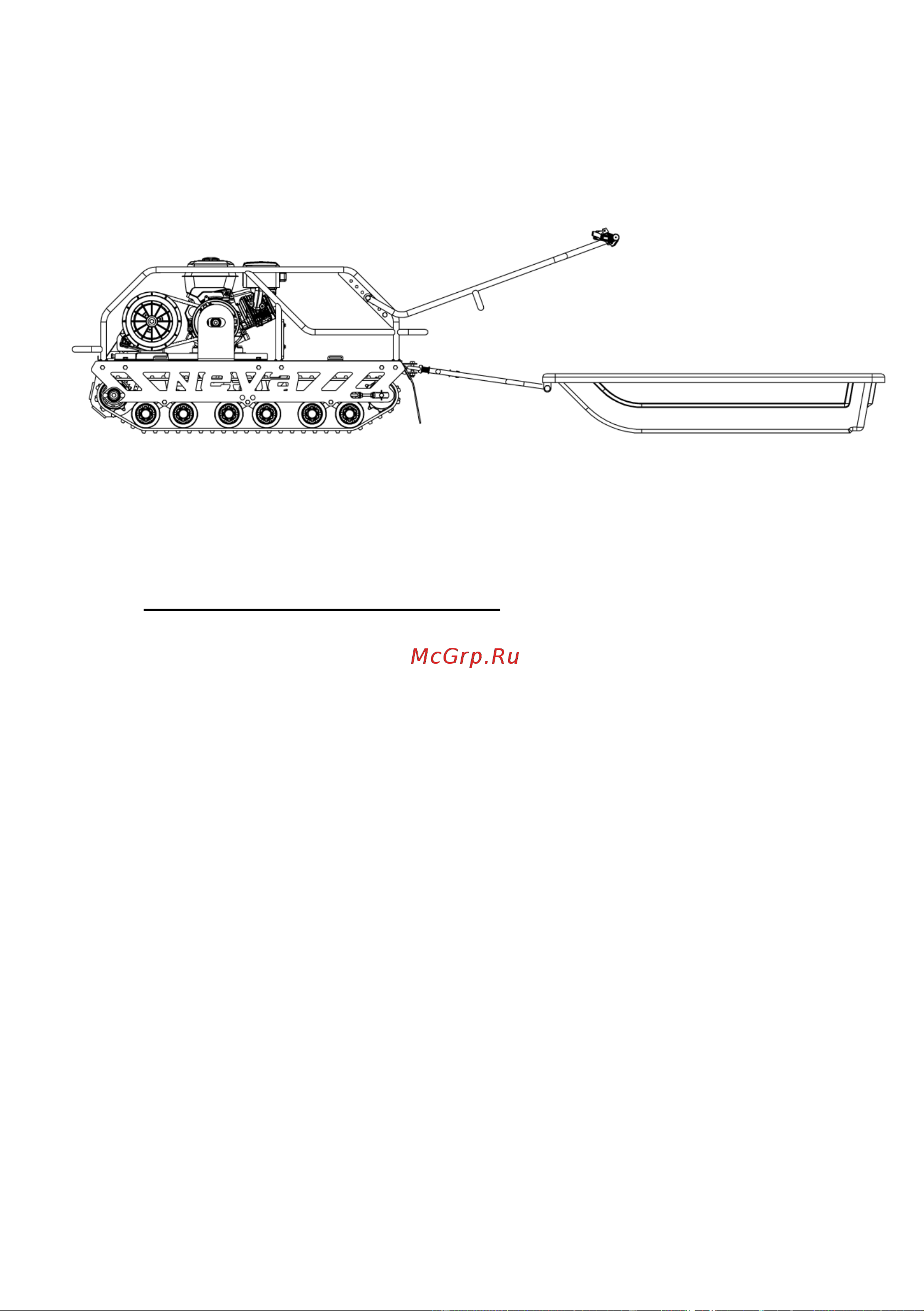

Рис.4. Мотобуксировщик с санями-волокушами.
8. ВАРИАТОР
На мотобуксировщике установлен вариатор "Сафари", который пред-
ставляет собой автоматическую бесступенчатую клиноременную передачу.
Устройство и работа вариатора:
Основные элементы вариатора (рис.5):
1.
Конус неподвижный
8.
Вкладыш
2.
Грузик
9.
Ролик
3.
Конус подвижный
10.
Ось
4.
Упор
11.
Ремень
5.
Крышка
12.
Вал
6.
Пружина
13.
Кольцо регулировочное
7.
Разрезная втулка
Вариатор состоит из двух шкивов – ведущего и ведомого (см. рис.5).
Ведущий шкив состоит из неподвижного конуса (поз.1) с валом вариатора
(поз.12); подвижного конуса (поз.3) с грузиками (поз.2), вращающимися на
осях; упора (поз.4) с роликами (поз.9), по которым перемещаются грузики;
крышки (поз.5) и пружины (поз.6), установленной между упором и крыш-
кой. Неподвижный конус и упор соединены с валом правой резьбой. На
коленчатый вал неподвижный конус шкива устанавливается и закрепля-
ется болтом с гровером и шайбой. Обязательно использование шпонки.
Пружина обеспечивает холостой ход вариатора, так как разводит конусы
шкива при уменьшении оборотов двигателя или его остановке. На режиме
холостого хода между ремнем и конусной поверхностью подвижного кону-
са должен быть зазор 1...3 мм, который регулируется кольцами (поз.13),
устанавливаемыми между упором и выступом вала. Ведущий шкив рабо-
тает следующим образом: при вращении центробежные силы, действуя
на грузики, стремятся повернуть их таким образом, чтобы отодвинуть
подвижный конус от упора сжать ремень в ручье шкива. Центробежным
силам противодействует возвратная пружина, действие которой грузики
