Изначально трос газа установлен на двигателе. При необходимости

монтаж троса газа (троса управления дроссельной заслонкой) выполняйте

согласно схеме крепления (рис.13).

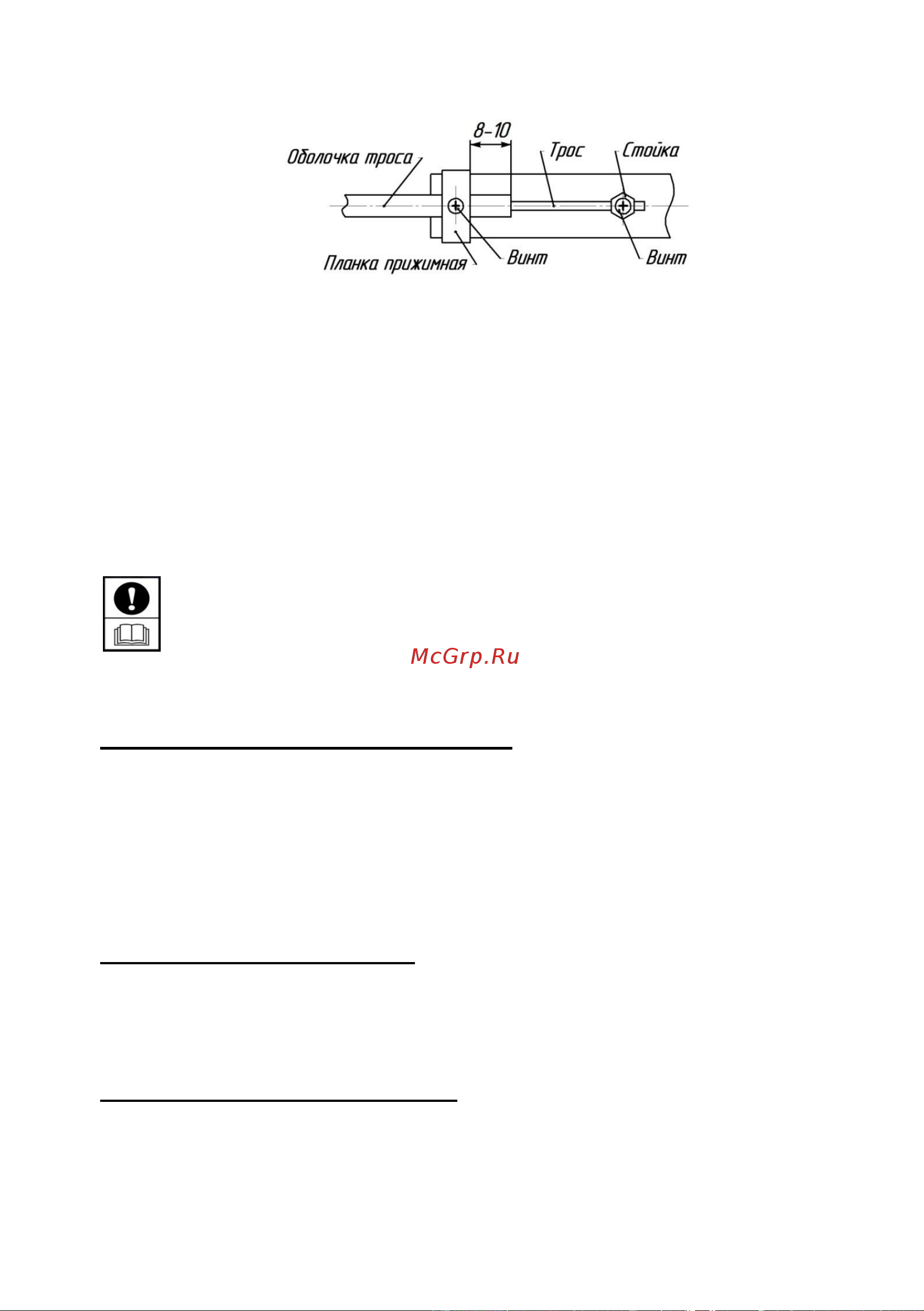

Рис.13. Схема крепления троса газа

18.4. ОБСЛУЖИВАНИЕ ВАРИАТОРА ТИПА «САФАРИ»

В конце каждого сезона или через каждые 100 моточасов (в зависи-

мости от того, что наступит раньше) проверяйте состояние втулок на осях

грузиков и состояние вкладышей. Износ втулок можно оценить по величи-

не радиального люфта грузиков. Величина допустимого люфта не более 1

мм. Износ вкладышей можно оценить по величине зазора между вклады-

шами и направляющими ребрами подвижного конуса. Величина допусти-

мого зазора не более 1,5 мм.

ВНИМАНИЕ! При появлении налета резины на валу вариатора

удалите этот налет ветошью, смоченной в бензине. Не допускайте

попадания смазки на конусные поверхности дисков. Не допускайте

попадания бензина или смазки на ремень вариатора.

Допустимый износ ремня не более 3 мм, при износе свыше этого зна-

чения ремень необходимо заменить.

Снятие ремня вариатора (см. рис.14):

 расстегните или снимите чехол и обеспечьте удобный доступ к ва-

риатору.

 сдвиньте часть ремня на внешнюю сторону ведомого шкива вариатора.

 вращайте ведомый шкив вариатора и направляйте ремень на внеш-

нюю сторону шкива.

 после того, как ремень полностью снимется с ведомого шкива ва-

риатора, снимите его с ведущего шкива.

Установка ремня вариатора:

 наденьте ремень на ведущий шкив вариатора.

 наденьте часть ремня на ведомый шкив вариатора.

 вращайте ведомый шкив вариатора и направляйте ремень на рабо-

чую часть шкива.

Регулировка шкивов вариатора:

 проверьте расстояние А (рис.5) между торцами неподвижных конусов

шкивов, оно должно быть 55±0,5 мм. При необходимости отрегулируйте это

расстояние перемещением двигателя в пазах рамы трансмиссии.
