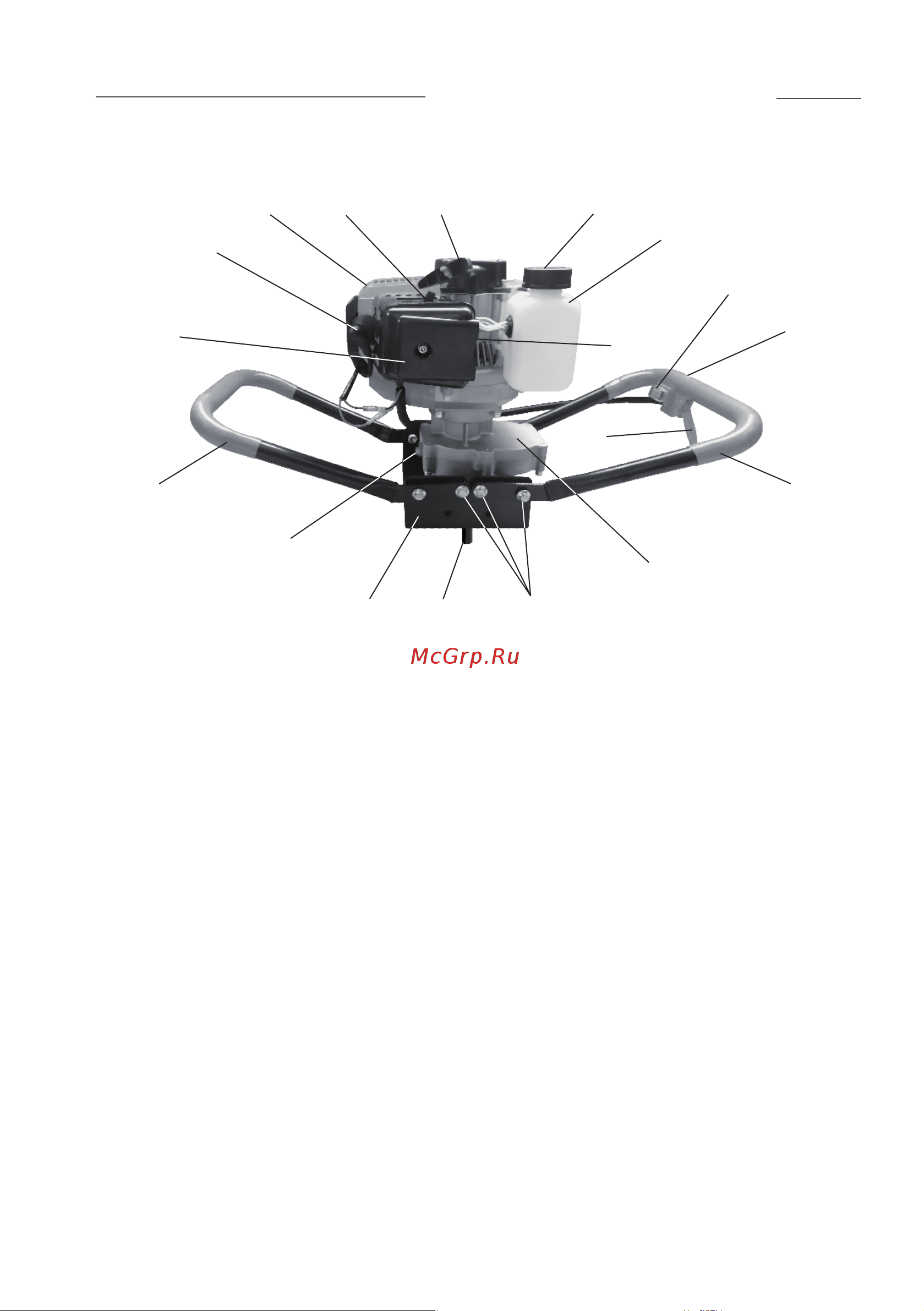

2.4 Общий вид бензобура представлен на рис.1

рис. 1

1 – рукоятка левая; 2 – крышка топливного бака; 3 – крышка воздушного

фильтра; 4 – свеча зажигания; 5 – глушитель; 6 – рукоятка ручного стартёра;

7 – выключатель зажигания; 8 – рычаг дроссельной заслонки (рычаг газа); 9 –

редуктор; 10 – планка соединительная; 11 – кнопка ручной подкачки топлива

(праймер); 12 – рукоятка правая; 13 – топливный бак; 14 – рычаг воздушной за-

слонки; 15 – болт-пробка смазочного отверстия редуктора; 16 – винт крепления

блока управления; 17 – болты крепления рукояток; 18 – выходной вал.

3. Компоновка бензобура

3.1 Металлический редуктор бензобура (рис.1 поз.9) с двигателем и рукоят-

ками (рис.1 поз.1 и 12) закреплены на стальной соединительной планке (рис.1

поз.10). Соосный с валом двигателя шестерёнчатый редуктор понижает частоту

вращения, что приводит к увеличению крутящего момента на выходном валу

(рис.1 поз.18). На выходной вал стандартного размера (Ø 20мм) крепится рабо-

чий инструмент бензобура: шнеки для бурения скважин в грунте или лунок во

льду.

3.2 Бензобур оснащён одноцилиндровым двухтактным двигателем внутрен-

него сгорания с вертикальным расположением коленчатого вала. Двигатель

имеет карбюраторную систему питания. Пуск двигателя осуществляется ручным

тросовым возвратным стартёром (рис.1 поз.6).
