33

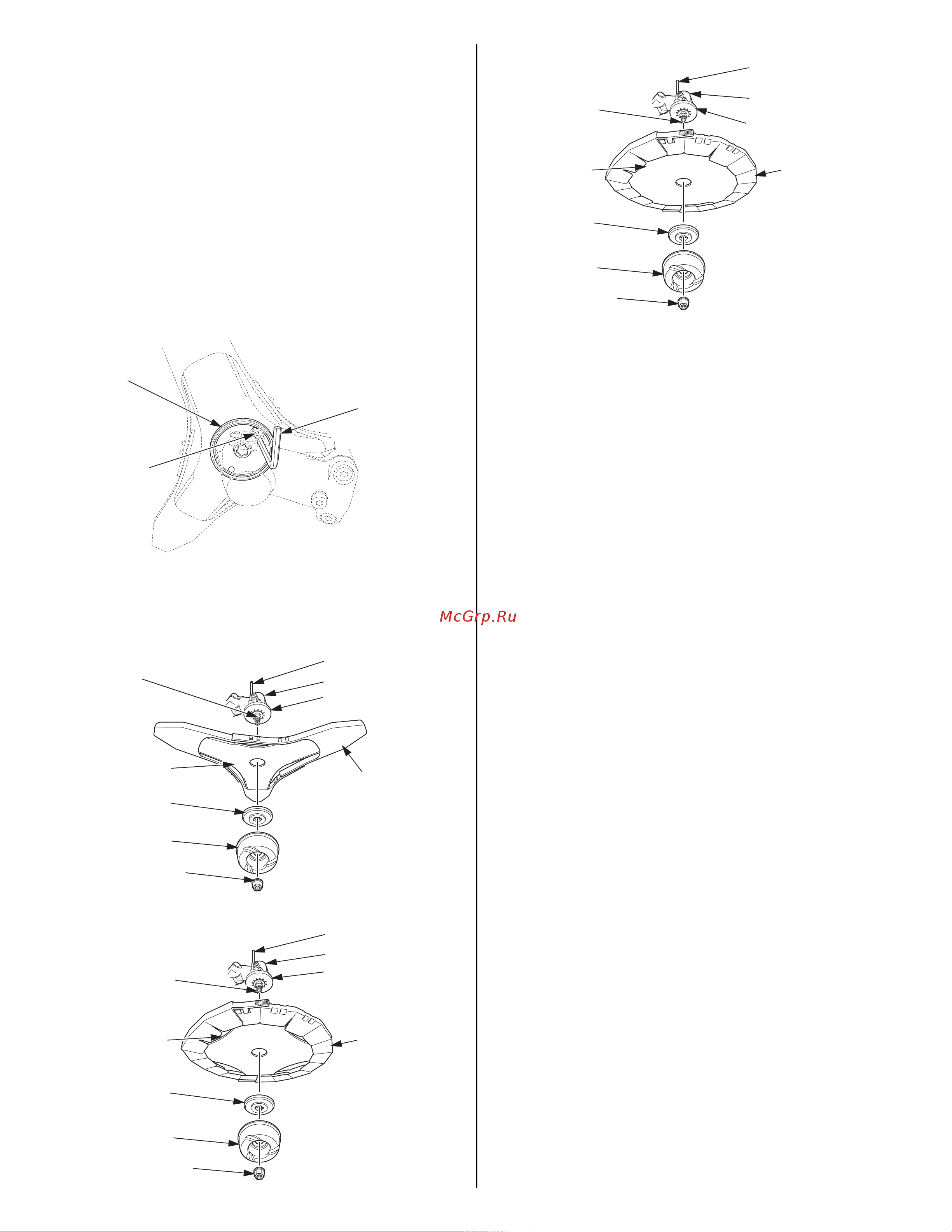

Замена стального режущего ножа
ВНИМАНИЕ:
• Надевайте плотные перчатки для защиты рук при проведении работ
вблизи от режущей насадки.
• Для обеспечения безопасности и предотвращения травм, прежде чем
устанавливать металлический нож на мотокосу, оденьте на него специ-
альный кожух.
Более подробную информацию об установке специального кожуха на
металлический нож см. на стр. 17.
Снятие:
1. Остановите двигатель, переведя выключатель двигателя в положение
OFF.
2. Вставьте шестигранный ключ 4 мм в отверстие для блокировки. Повер-
ните режущий нож до момента, когда почувствуете, что шестигранный
ключ провалился в отверстие в проставке А. После этого убедитесь, что
режущий нож не проворачивается.
3. Ослабьте затяжку гайки крепления ножа. Шпилька привода и гайка кре-
пления ножа имеют левую резьбу. Для ослабления затяжки поверните
гайку по часовой стрелке. Обратите внимание на порядок и ориента-
цию деталей при их демонтаже.
Режущий нож (3-лепестковый):
Опционный режущий нож (4-лепестковый):
Опционный режущий нож (зубчатый пильный диск):
Установка:
Более подробную информацию об установке режущего ножа см. на стр. 13.
ПРОСТАВКА А
ГАЙКА КРЕПЛЕНИЯ
РЕЖУЩЕГО НОЖА
ГАЙКА КРЕПЛЕНИЯ
РЕЖУЩЕГО НОЖА
ГАЙКА КРЕПЛЕНИЯ
РЕЖУЩЕГО НОЖА
ШЕСТИГРАННЫЙ КЛЮЧ 4 мм
ШЕСТИГРАННЫЙ КЛЮЧ 4 мм
ШЕСТИГРАННЫЙ
КЛЮЧ 4 мм
ШЕСТИГРАННЫЙ
КЛЮЧ 4 мм
ОТВЕРСТИЕ ДЛЯ
БЛОКИРОВКИ
ВЕДУЩИЙ ВАЛ
ВЕДУЩИЙ ВАЛ
УГЛОВОЙ РЕДУКТОР
УГЛОВОЙ РЕДУКТОР
УГЛОВОЙ РЕДУКТОР
ПРОСТАВКА А
ПРОСТАВКА А
ПРОСТАВКА А
КОЖУХ
РЕЖУЩЕГО НОЖА
КОЖУХ
РЕЖУЩЕГО НОЖА
КОЖУХ
РЕЖУЩЕГО НОЖА
РЕЖУЩИЙ НОЖ
(4-ЛЕПЕСТКОВЫЙ)
РЕЖУЩИЙ НОЖ
(3-ЛЕПЕСТКОВЫЙ)
ПРОСТАВКА В
ПРОСТАВКА В
СТАБИЛИЗАТОР
СТАБИЛИЗАТОР
ВЕДУЩИЙ ВАЛ
ОПЦИОННЫЙ
РЕЖУЩИЙ НОЖ
(ЗУБЧАТЫЙ
ПИЛЬНЫЙ ДИСК)
ПРОСТАВКА В
СТАБИЛИЗАТОР
