ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ

Табл.1

Мощность двигателя (л.с.)

4,5

Тип двигателя

4-х тактный бензиновый

Привод на фрезы

От двигателя

Ширина культивирования (см)

Корпус

Сталь

Макс. глубина культивирования (см)

20,0

Режущее оборудование

Стальные фрезы

Диаметр фрез (см)

Вес (кг)

40,5

Комплектация:

1. Две фрезы

2. Двигатель

3. Рама с защитным щитком

4. Редуктор

5. Почвоуглубитель

6. Рукоятка газа и рукоятка привода фрез

7. Два удлинителя рукоятки и кронштейн рукояток

8. Комплект крепежных винтов и ключей

9. Инструкция

СБОРКА

Установка почвоуглубителя

Установите почвоуглубитель (поз.1, рис.2) на раму и зафиксируйте его положение при помощи штифта (поз.2,

рис.2).

Установка рукояток и крыльев защитного щитка

Закрепите кронштейн крепления рукояток при помощи комплекта из четырех болтов (поз.3, рис.3).

Установите ручку с рычагом газа на левой стороне кронштейна и зафиксируйте ее положение при помощи

двух винтов с шайбами (поз.4, рис.4). Установите ручку с рычагом привода на правой стороне кронштейна и

зафиксируйте ее положение при помощи двух винтов с шайбами (поз.4, рис.4).

Закрепите на обеих сторонах защитного щитка крылья при помощи комплекта из винтов и гаек (поз.5, рис.5).

Установка фрез

1. Снимите с редуктора транспортировочные трубки (поз.6, рис.6)

2. Установите на вал редуктора фрезы (поз.7, рис.7) и зафиксируйте их положение при помощи штифтов

(поз.8, рис.8)

3. Установите на фрезы боковые диски (по.9, рис.9) и зафиксируйте их положение при помощи штифтов.

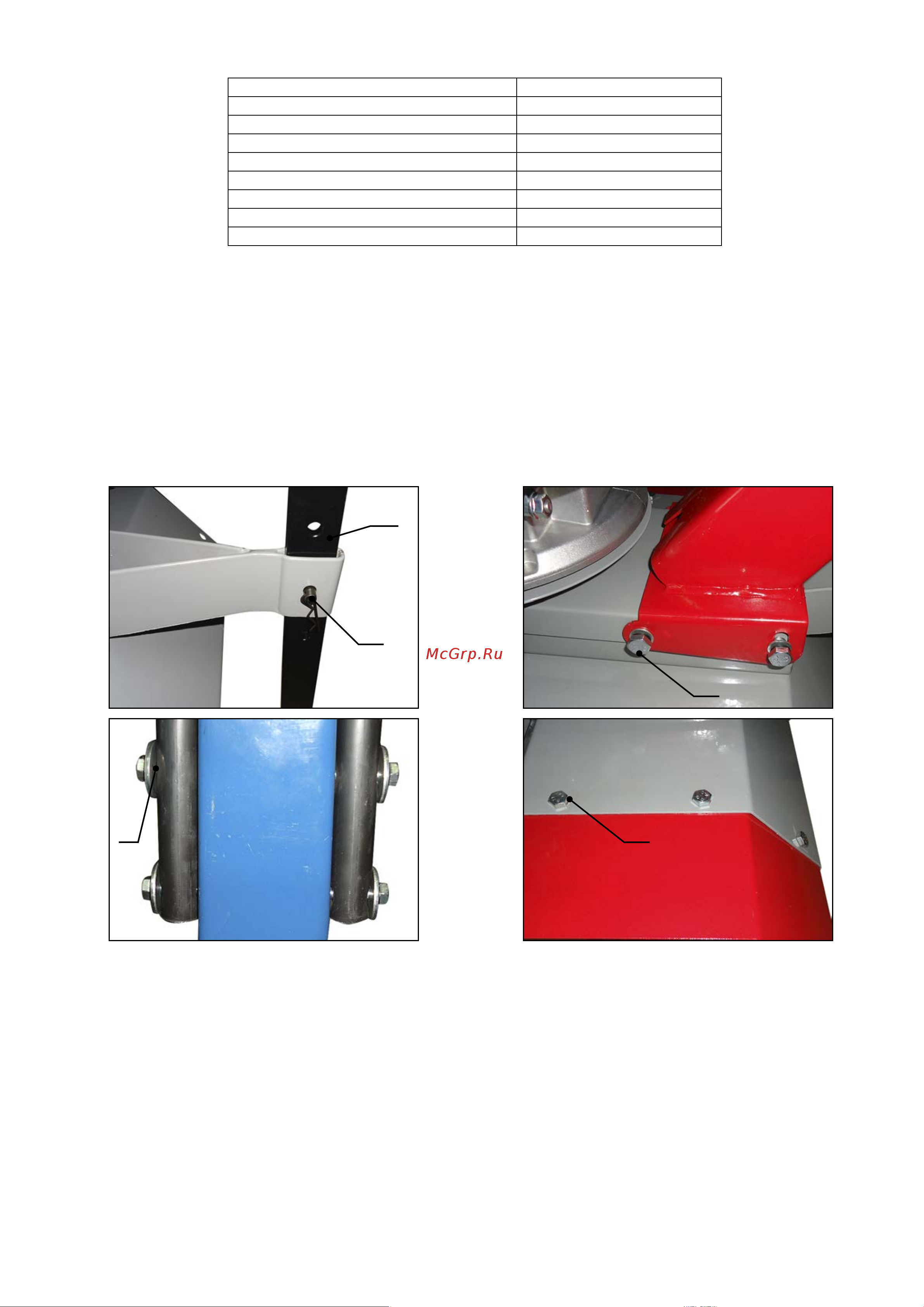

Рис.2

Рис.3

Рис.4

Рис.5
