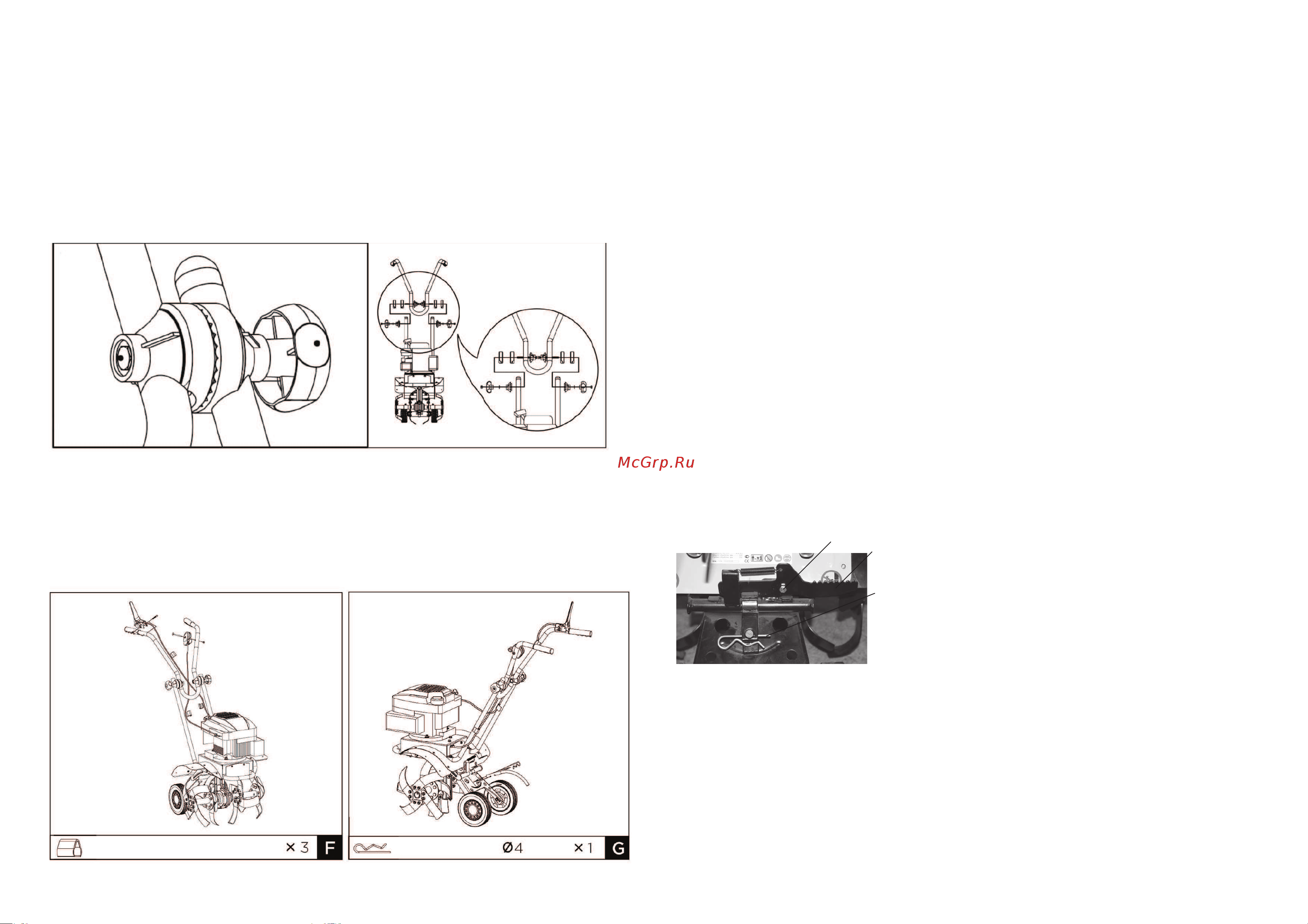

6.4 Установка фрез

Как показано на рис. 7. Надвиньте фрезы на ось мотокультиватора с

обеих сторон. Вставьте крепёжные пальцы диаметром 10×50, вставьте

шпильку крепёжного пальца диаметром 2,5.

6.5 Установка колёс

Как показано на рис. 8. Установите кронштейн на опорный кронштейн

колёс с уже смонтированными колёсами с помощью 2 болтов М10×20 и

гаек. Зафиксируйте конструкцию на штанге основания мотокультиватора.

6.6 Установка рукоятки V - образный (верхних)

Как показано на рис. 9. Зафиксируйте рукоятку двумя винтами крепле-

ния и отрегулируйте по высоте, по росту работающего используя регуля-

торы рукоятки.

6.7 Дроссельная заслонка и сцепление. (рис. 10)

1. Подготовьте тросики дроссельной заслонки и сцепления. Вытя-

ните их по всей длине, убедитесь что они не запутаны.

рис. 10 рис. 11

рис. 9

2. Вывинтите болт М6×60 и гайку с места расположения дроссель-

ной заслонки. Прикрепите тросик дроссельной заслонки на левой сто-

роне верхней рукоятки и убедитесь, что он находится с внешней сто-

роны.

3. Вывинтите болт М6×40 с места расположения рычага сцепления.

Прикрепите тросик рычага управления сцеплением на правую сторону

верхней рукоятки и убедитесь что рычаг находится на вершине ручки.

4. Используйте два специальных зажима, чтобы прикрепить тросики

от рычага сцепления и дроссельной заслонки к основаниям рукоятки.

5. Закрепите тросик дроссельной заслонки на двигателе с помощью

хомутов. Это предотвратит затягивание тросика в двигатель во время

работы.

7. Инструкция по использованию

Прежде чем приступить к работе с мотокультиватором, необходимо

ознакомиться с правилами техники безопасности, изложенными в п.5

данного руководства по эксплуатации.

7.1 Подготовка мотокультиватора к работе

7.1.1 При транспортировке до места вспашки, наклоните мотокуль-

тиватор назад, пока фрезы 9 (рис. 1) полностью не выйдут из земли. До

нужного места мотокультиватор можно как везти за собой, так и толкать

перед собой. (общий вид мотокультиватора при транспортировке пред-

ставлен на рис. 1).

7.1.2 Приступая к работе, отверните болт

крепления опорного кронштейна колёс

1 (рис. 12), освободите рычаг фиксации

2 (рис. 12) и разблокируйте опорный крон-

штейн колёс 7 (рис. 1), затем поднимите и

зафиксируйте положение с помощью болта

опорного крепления кронштейна колёс 1

(рис. 12).

7.3 Опускание кронштейна регулятора глубины 6 (рис. 1) понизит ско-

рость машины и сделает глубину вспашки более глубокой. Поднятие

же кронштейна позволит двигаться быстрее, но глубина вспашки будет

меньше.

7.1.3 Настройка глубины вспашки

- Вытащите шпильку 3 (рис. 12) из опорного кронштейна колёс 7 (рис. 1),

которая служит фиксацией регулятора глубины вспашки 6 (рис. 1).

- Отрегулируйте глубину вспашки.

- Совместите отверстия в регуляторе глубины вспашки 6 (рис. 1) с

рис. 12
