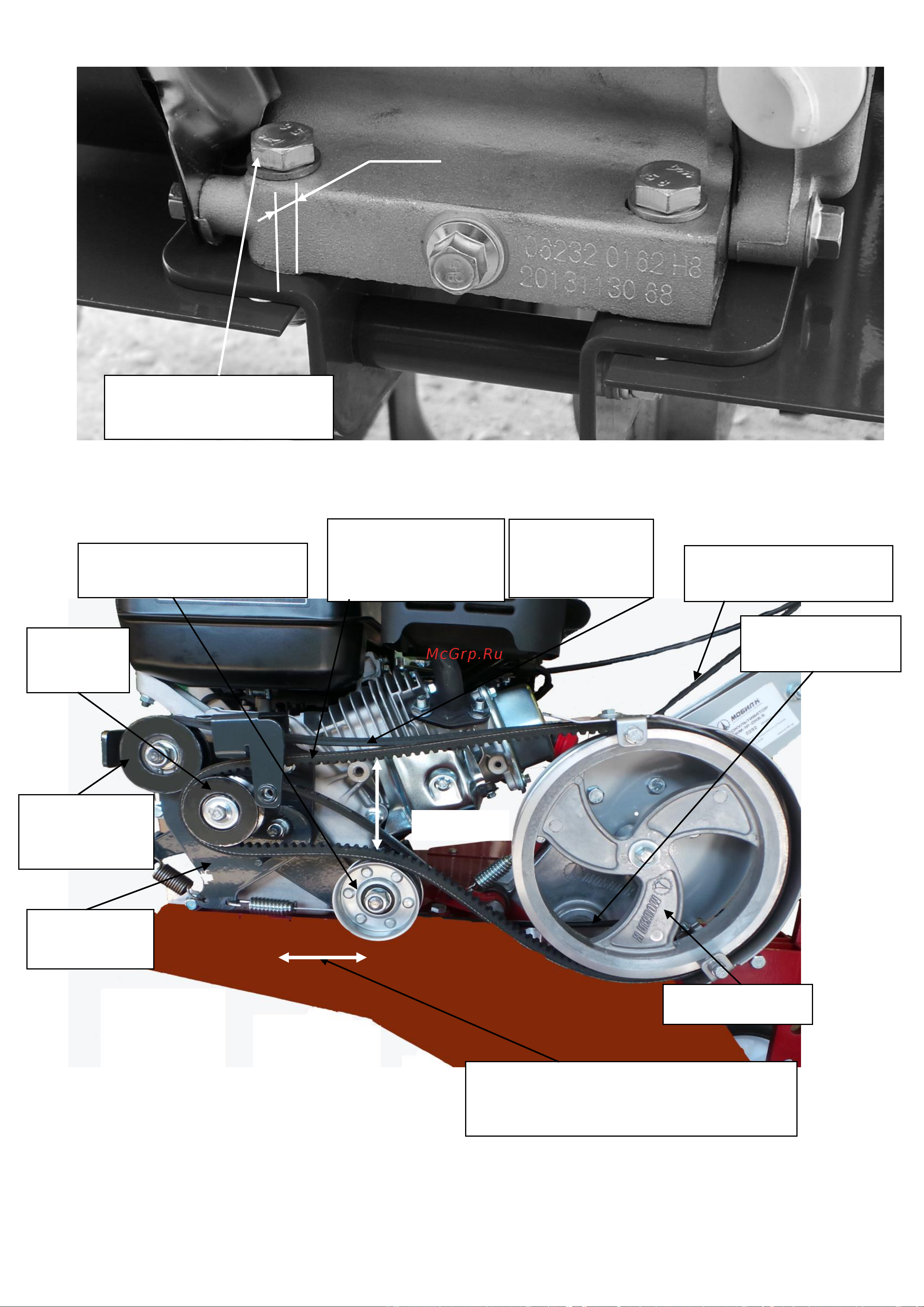

Рис.6 Схема натяжения ремней.

Болтовое соединение

двигателя М8

Рис.5 Установка крыльев.

4-5 мм

Ремень задней

передачи

Z 1142

Ремень передней

передачи

AVX13х1060

Ролик натяжения перед-

ней передачи

Шкив

ведущий

Ролик натя-

жения задней

передачи

Кронштейн

заднего хода

Направление перемещения двигателя

относительно рамы для регулировки

натяжения ремня

Шкив ведомый

Трос сцепления

задней передачи

Трос сцепления пе-

редней передачи

50-60 мм
