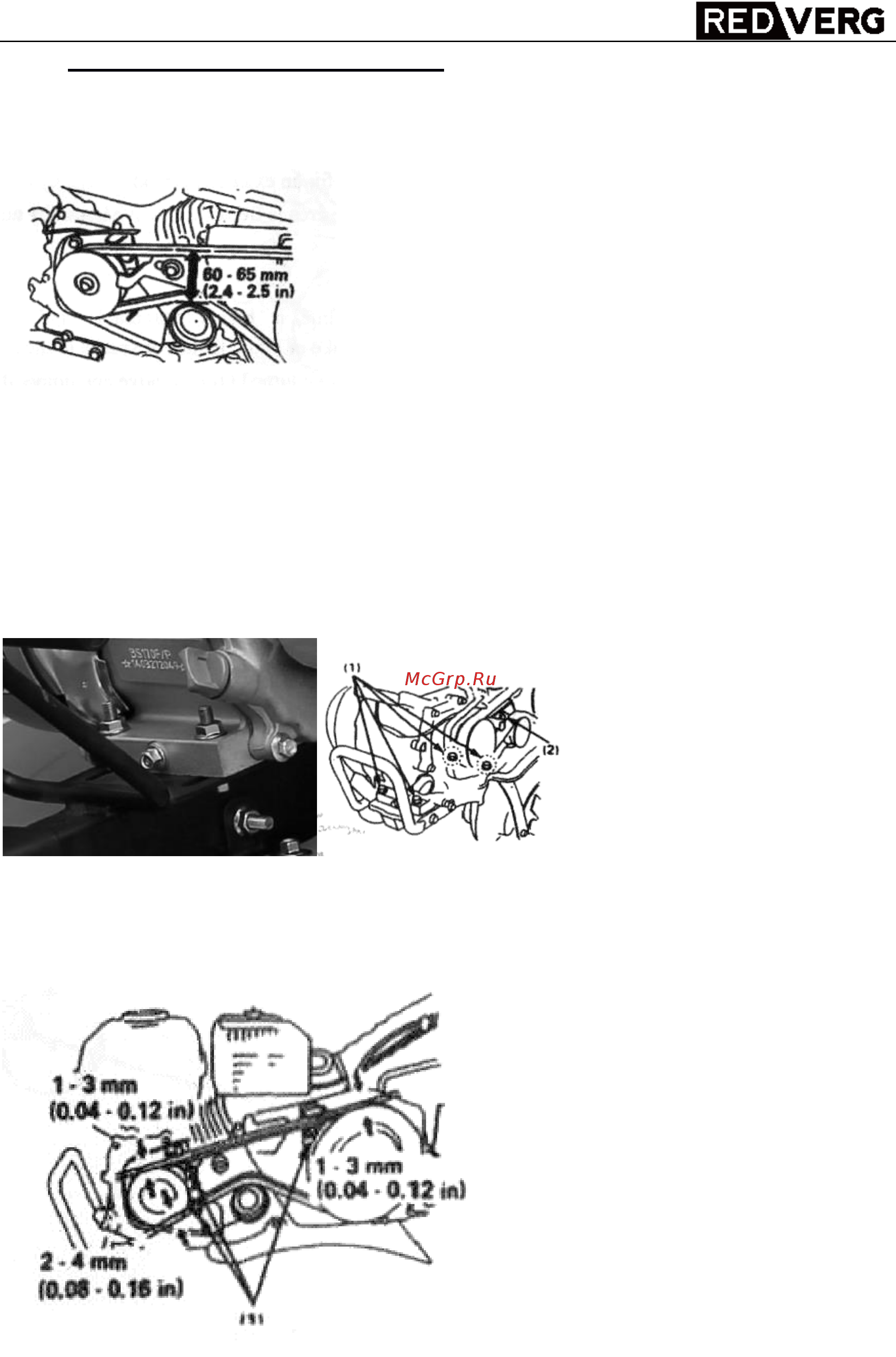

7. Регулировка натяжения ремня.

Отрегулируйте свободный ход рычага сцепления.

Свободный ход ремня должен быть 60 – 65 мм в районе натяжного

ролика с включенным сцеплением (рычаг сцепления должен быть выжатым).

Для того чтобы произвести регулировку необходимо отпустить четыре

установочных болта. Переместите двигатель вперед или назад, чтобы

отрегулировать соответствующую натяжку.

Примечание. После осуществления регулировки убедитесь, что наружная

поверхность приводного шкива соответствует указаниям, используя при этом

необходимые измерительные приборы.

(1) установочные болты двигателя.

(2) крепежный болт двигателя.

Отпустите крепежные болты на стопорном механизме ремня.

Отрегулируйте зазор между стопорным механизмом ремня и самим ремнем,

как указано на рисунке (при этом действии сцепление должно быть выжатым).

(1) стопорный механизм ремня.
