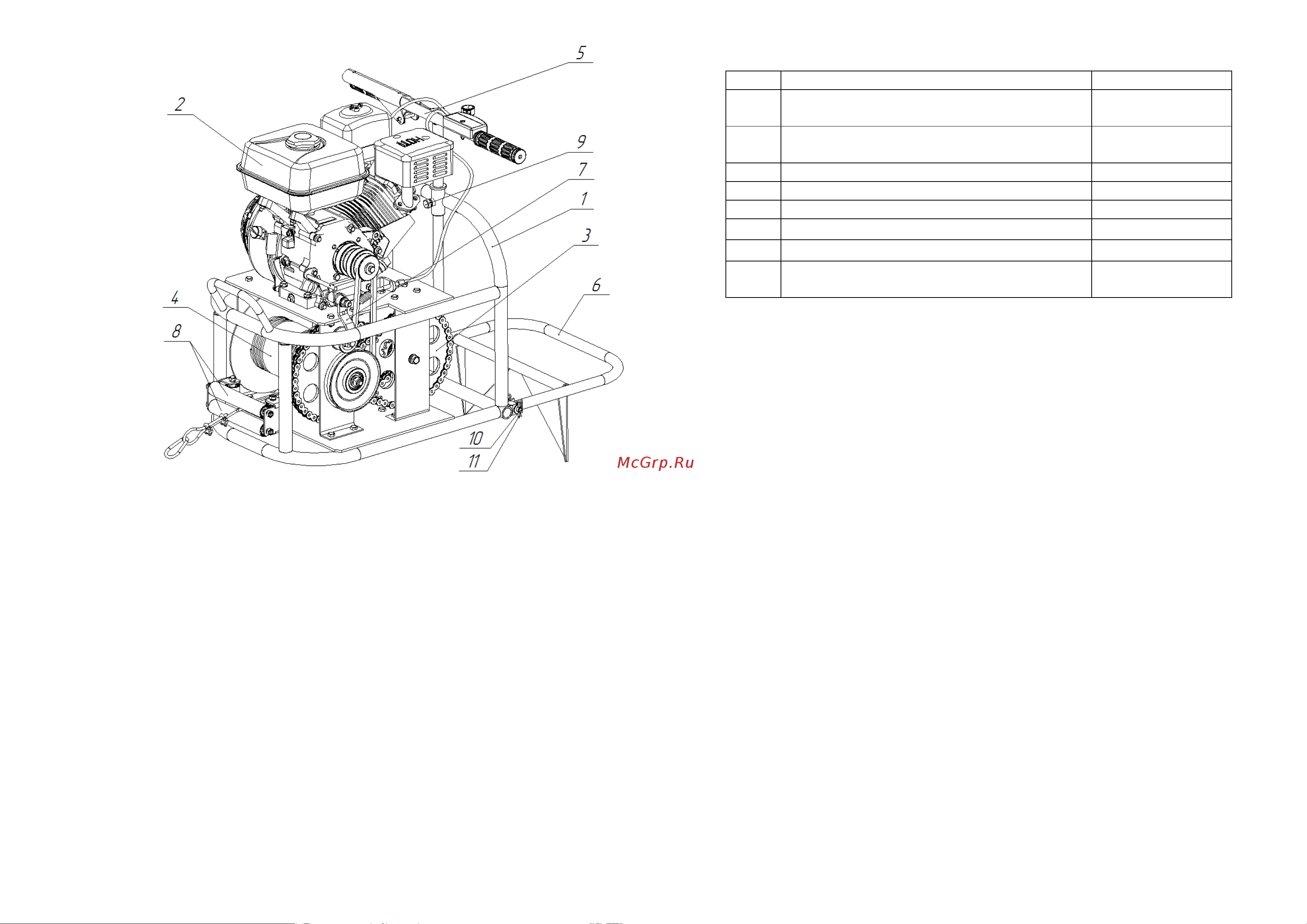

Рис.1 Устройство мотолебедки

1 – Рама

2 – Двигатель

3 – Цепной редуктор

4 – Барабан с тросом

5 – Руль

6 – Подножка с грунтозацепами

7 – Натяжной ролик

8 – Ролики тросоукладчика

9 – Болт М10

10 – Ось

11 – Фиксатор

16

2 ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ

Наименование показателей

Значение

2.1

Габаритные размеры в рабочем положении,

не более, мм

950×575×1000

2.2

Габаритные размеры в транспортном

положении, не более, мм

625×575×635

2.3

Масса, кг

53

2.4

Ремень профиля «А», длина, мм

800

2.5

Диаметр троса, мм

4,5

2.6

Длина троса, м

30±1

2.7

Скорость перемещения троса, км/ч

2,7…5,4

2.8

Технические данные двигателя указаны в

«Руководстве по эксплуатации двигателя»

5
