9. РАСЧЕТ ПРОИЗВОДИТЕЛЬНОСТИ ПОМПЫ

Выбор модели помпы зависит от ее применения для конкретных условий.

Исходными данными для выбора помпы являются:

1. Максимальная производительность (Q, л/ мин.).

2. Высота водяного столба между расположением помпы и точкой разбора (H,

м).

3. Потери во время передачи воды (гидравлическое сопротивление в трубо-

проводах, соединениях, кранах).

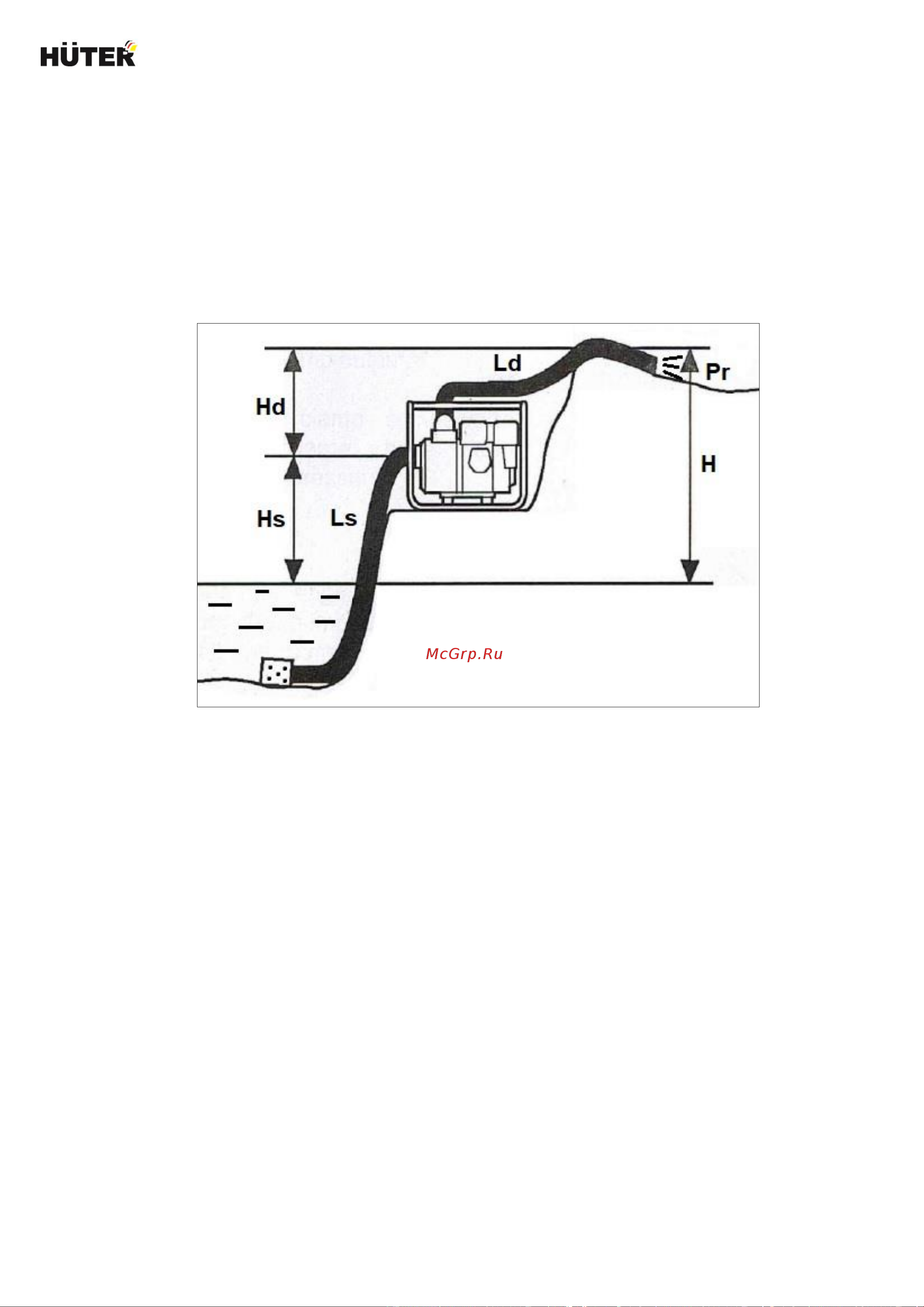

Рис. 18. Расчет производительности мотопомпы.

В расчете используется эквивалентная высота (Hэ) – это эквивалентное в

метрах значение высоты водяного столба, учитывающее реальный перепад

высот между гладью воды и точкой разбора, а также потери по всей длине

водопровода (магистрали).

Hэ = Н + 0,25L, где

H - высота точки разбора от поверхности забора воды.

H = Hs + Hd + Pr, где

Hs - высота расположения помпы по отношению к уровню поверхности забора

воды (не более 8,5 метров для самовсасывающих устройств по закону

Торричелли);

Hd - высота подъема;

Pr - давление жидкости на выходе из точки разбора (примерно 1 атм. = 10 м

водяного столба).

L - общая длина трубопровода от точки забора до точки разбора.
