Рассмотрим пример:

Мотопомпа для забора воды находится на участке для полива с высотой

(Hs) = 2 м над водоемом. Заборный шланг длинной (Ls) = 4 м. Длина

подающего шланга (Ld) = 20 м. Точка разбора расположена выше положения

помпы на 5м (Hd). На конце шланга необходимо обеспечить расход воды (Q)

200л/мин при давлении 1,5 бар (Pr, 1бар=10 м), Hd = 0, т.к. шланг лежит на

земле.

Определим общую высоту подъема воды:

H = Hs + Hd + Pr = 2+0+15=17 м

Рассчитаем коэффициент гидравлических потерь в трубопроводе:

K=K1+K2+...+Kn = 1+2,4=3,4 м, где

K1 = 1 – кран на выходе (Tабл.2).

K2 = 2,4 – потери в линии на 24 м (Табл.2).

Находим полную длину трубопровода:

L = Ls + Ld + K = 4+20+3,4=27,4 м,

Устанавливаем эквивалентную высоту подъема воды:

Hэ = Н + 0,25L = 17+0,25х27,4 = 23,85 м (примем 24м),

Откладываем данную точку на графике (Рис.19). Выше данной точки

расположены графики мотопомпы MP-50 и MPD-80. В случае если вода чистая,

то подойдут обе модели. Если вода грязная, то необходимо использовать MPD-

80 или MPD-100.

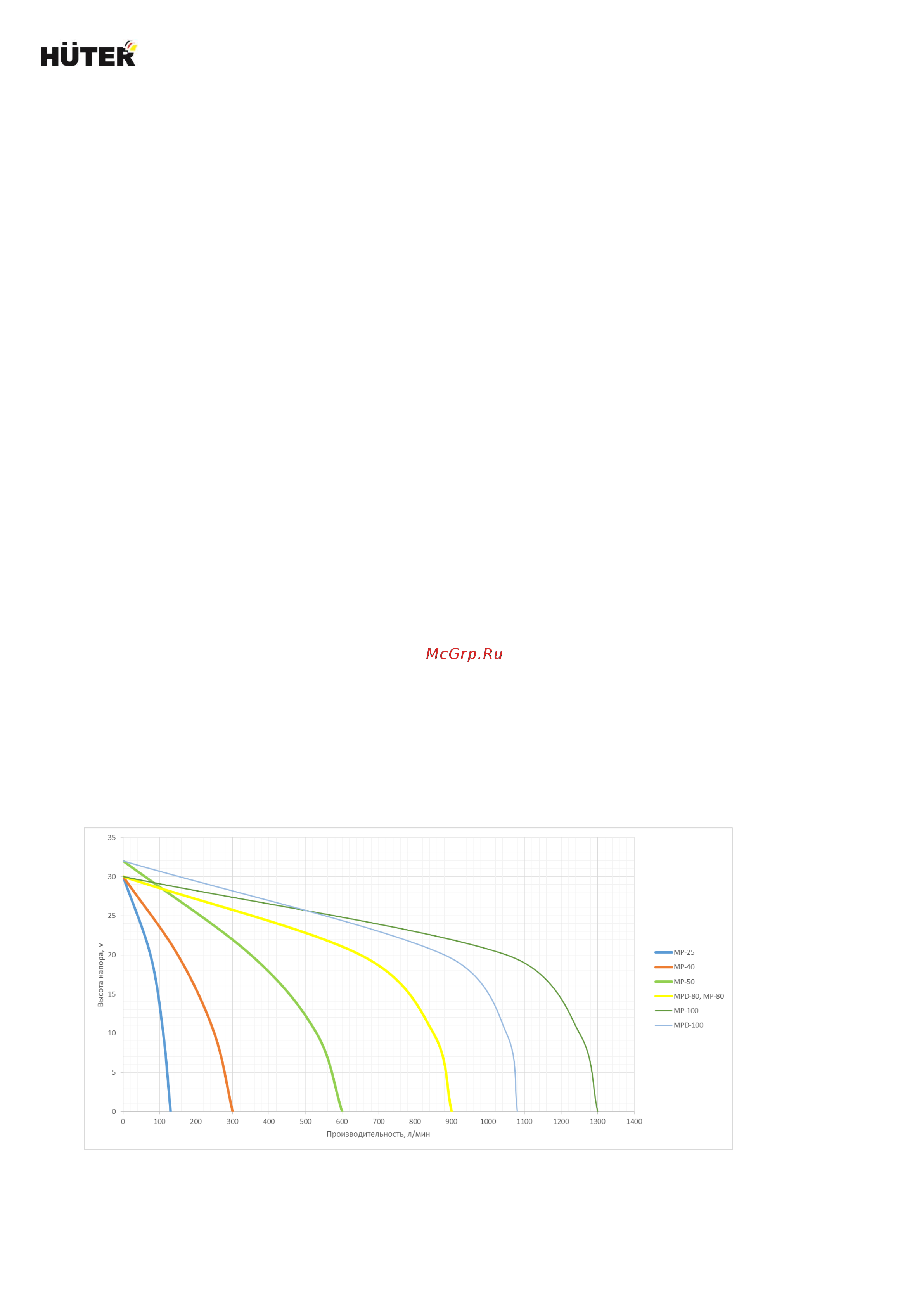

Рис.19. График зависимости высоты подъема от производительности.
