3. Условия эксплуатации
3.1. Высота над уровнем моря не более 2000м.
3.2. Значение климатических факторов по ГОСТ 15150 для исполнения УХЛ3.
3.3. Диапазон рабочих температур при эксплуатации от - 60 до + 40
0
С.
3.4. Степень загрязнения среды -3 по ГОСТ IEC 60947-1.
3.5. Окружающая среда не должна содержать газы в концентрациях
нарушающих работу выключателей.
3.6. Непосредственное воздействие солнечной радиации должно отсутствовать.
3.7. Место установки выключателей должно быть защищено от попаданий
воды, масла, эмульсии и т.п.
3.8. Механические воздействующие факторы по группе М3 ГОСТ 30631.
3.9. Рабочее положение выключателя в пространстве на вертикальной
плоскости знаком ON ( включено) – вверх. Возможен поворот вправо или влево на 90
градусов.
3.10. Выключатели устанавливаются на изоляционной панели толщиной 10-
25мм или металлической раме толщиной 2,5-5мм.
3.11. При применении выключателей с температурой окружающей среды
отличной от 40
0
С следует применять температурный коэффициент рис. 2
4. Технические характеристики
4.1. Главные цепи
- Категория применения выключателей – класс А
- Номинальное напряжение Ue, (В) – 690
- Номинальное напряжение Ui, (В) – 800
- Номинальная частота, Гц – 50, 60
- Номинальные токи расцепителей In, (А) – 100, 125, 160, 200, 250
- Номинальное импульсное выдерживаемое напряжение Uimp, (кВ) – 8
- Номинальная предельная наибольшая отключающая способность (Icu) приведена в
таблице 1.
- Номинальная рабочая наибольшая отключающая способность Ics=75%Icu
Таблица 1.
Тип
выключателя.
Номинальные
токи (In) , А
Токовые
уставки
расцепителей
тока к.з.
Номинальная предельная наибольшая
отключающая способность (Icu) kA
Действующее значение тока при переменном
напряжении и коэффициенте мощности цепи
400В
cosφ
690В
cosφ
ВА 57-35
1000
35
0,25
8
0,3
1250
1600
2000
2500
Степень защиты от воздействия окружающей среды и соприкосновения с
токоведущими частями:
- IP20 для оболочки выключателя, IP00 для вводных зажимов.
4.2. Выключатели имеют тепловые и электромагнитные расцепители тока для
защиты в зоне токов перегрузки и короткого замыкания.
4.2.1. Расцепители тока перегрузки при контрольной температуре 40
0
С в
условиях нагрузки всех полюсов имеют:
- условный ток нерасцепления – 1,05In;
- условный ток расцепления – 1,3In;
- условное время (ч.) – 2.
Проверку срабатывания расцепителей тока перегрузки проводят согласно
ГОСТ IEC 60947-2, п. 7.2.1.2.4, b), 2) в условиях нагрузки всех полюсов.
4.2.2. Проверку срабатывания расцепителей тока перегрузки отдельно в каждом
полюсе проводят при испытательном токе в 2 или в 2,5 раза превышающем значение
их токовой уставке. Время размыкания не должно превышать максимальное значение,
установленное изготовителем для удвоенной токовой уставки при контрольной
температуре для одного полюса . ГОСТ IEC 60947-2, п. 8.3.3.1.3.
4.2.3. Проверку срабатывания расцепителей тока короткого замыкания
проводят в условиях нагрузки любых двух фазных полюсов при 80% и 120% уставки
расцепителя по току короткого замыкания:
- при 0,8 токовой уставки не вызывают размыкания выключателя в течении 0,2сек;
- при 1,2 токовой уставки вызывают размыкание выключателя в течении 0,2 сек.
4.2.4. Расцепитель тока короткого замыкания в условиях нагрузки каждого
полюса отдельно током 1,3 токовой уставки расцепителя вызывает размыкание
выключателя в течении 0,2с. ГОСТ IEC 60947-2, п. 8.3.3.1.2.
4.2.5. Выключатели допускают повторное включение:
- немедленно после оперативного отключения при нагрузке номинальным током;
- при отключении токов короткого замыкания электромагнитными расцепителями и
токов перегрузки тепловыми расцепителями не менее, чем через 3 мин.

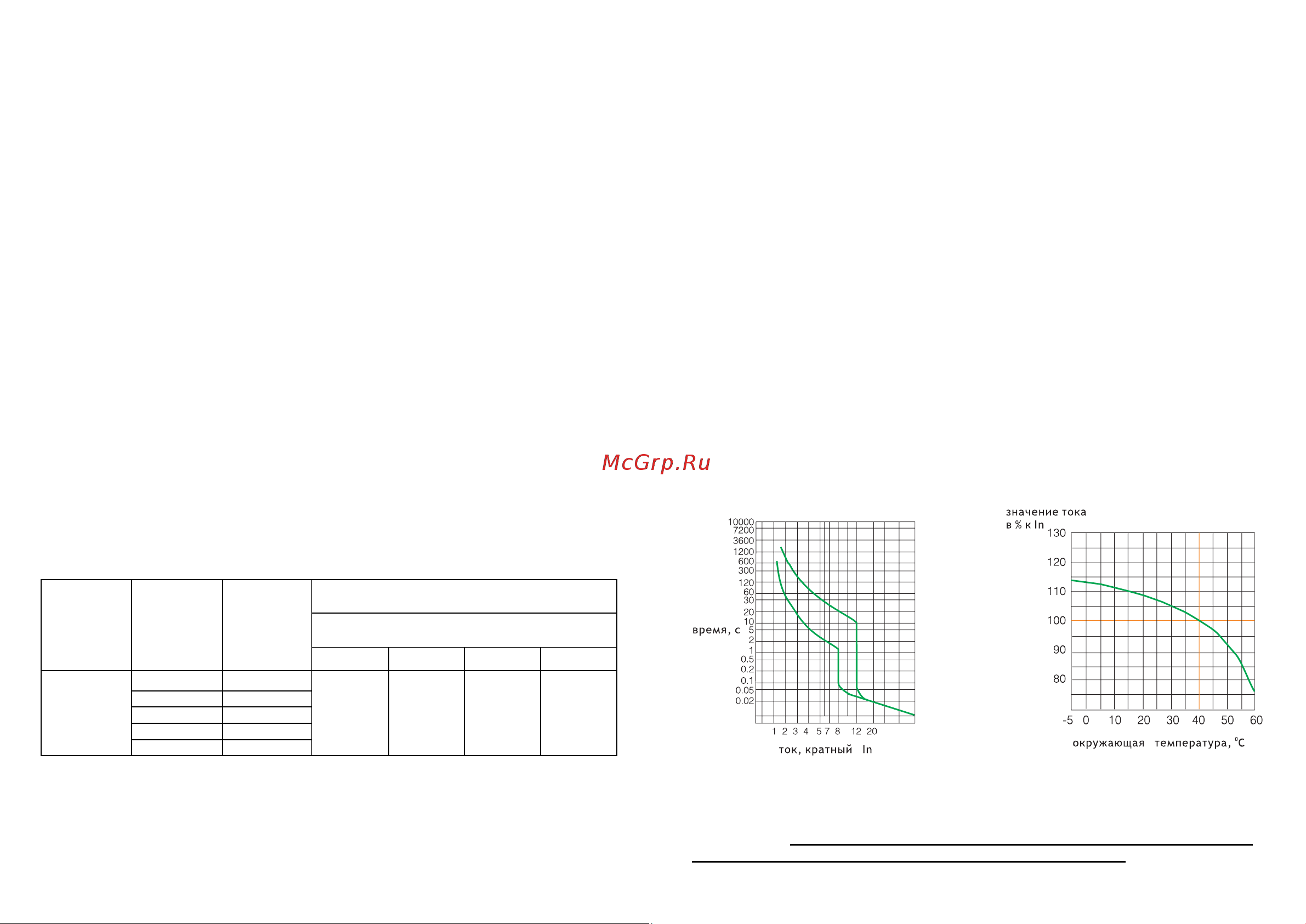

4.2.6. Время - токовые характеристики выключателей с расцепителями тока
перегрузки приведены на рис.1
Рис. 1 Рис.2
Примечание: зона работы теплового максимального расцепителя тока, снята с
холодного состояния, при нагрузке всех полюсов одновременно.
