7

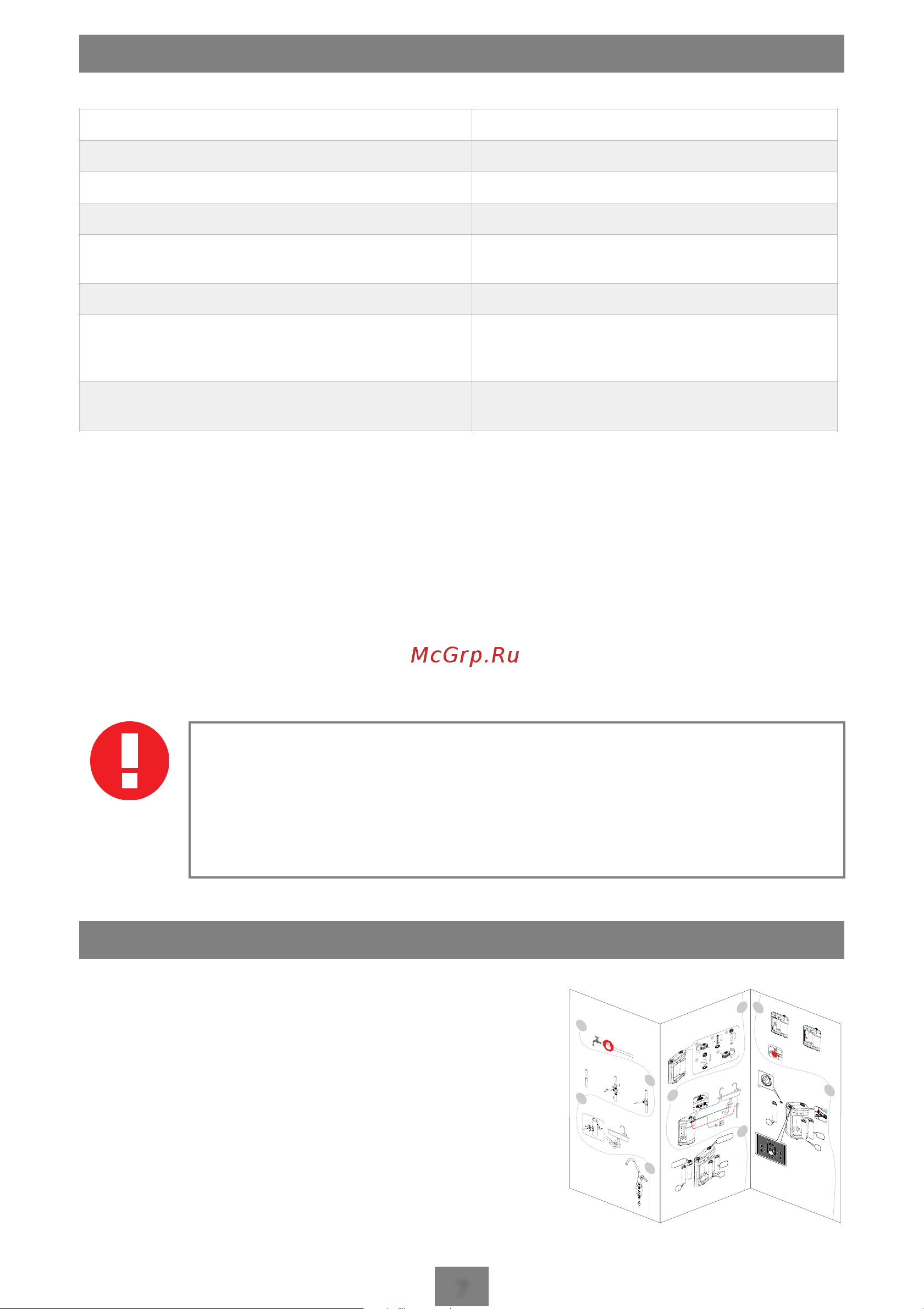

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ
* Скорость набора бака и расход дренажной воды определяется производительностью мембраны.
Чем холоднее вода и чем выше минерализация исходной воды, тем медленнее происходит ее
очистка и больше воды сливается в дренаж.
Требования к условиям хранения
Срок хранения DWM до начала эксплуатации – 3 года при температуре от + 5 до + 38°С,
в полиэтиленовой упаковке и картонной таре в закрытых помещениях с естественной
вентиляцией при относительной влажности не выше 80%.
Для установки DWM следуйте
указаниям и инструкции «Установка
DWM-201»
Не рекомендуется производить работу
по
подключению DWM к водопроводной сети
самостоятельно. Эта работа должна производиться
специалистом, имеющим разрешение на проведение
данного вида работ.
Рабочее давление водопроводной сети
0,09 МПа (0,9 атм) - 0,63 МПа (6,5 атм)
Рабочая температура воды
+5...+38°С
Габаритные размеры (длина х высота х ширина)
405 × 510 × 195 мм
Масса, не более
12 кг
Соотношение очищенной воды и воды,
поступающей в дренаж
1:1–1:4 *
Емкость накопительного бака чистой воды
5 л
Время набора накопительного бака чистой воды
30 мин – 60 мин (в зависимости
от минерализации и температуры исходной
воды)*
Подача чистой воды из крана (расход)
1 – 2,5 л/мин (в зависимости от давления
в водопроводной сети)
ВНИМАНИЕ!
Мембранный модуль поставляется в герметичной упаковке. При вскрытии упаковки
хранить мембранный модуль не более 3-х дней. Не подвергать мембранный модуль
воздействию высоких и низких температур, попаданию прямого солнечного света.
Запрещается ка нтовать DWM, подвергать его ударам и иным механическим
воздействиям. DWM транспортируют всеми видами крытых транспортных средств.
Установка DWM-201
• Перекройте краны водоснабжения вашей квартиры.
• Откройте кухонный смеситель, чтобы сбросить давление в водопроводе.
1
• Установите узел подключения в водопровод. При необходимости
для уплотнения наружной резьбы узла подключения используй-
те ленту ФУМ.
• Подсоедините трубку JG 1/4”.
Устанавливать хомут рекомендуется на дренажной линии перед сифоном
(дренажный хомут подходит к большинству дренажных линий диаметром
около 40 мм).
Зафиксируйте хомут на
дренажной трубе как
показанно на рисунке
выше, после чего сквозь
штуцер хомута просвер-
лите отверстие диаме-
тром 7 мм, присоедините
дренажную трубку
• Просверлите в мойке (столешнице) отверстие диаметром
12 мм.
• Наденьте на резьбовой хвостовик крана резиновую
прокладку, декоративную подставку, резиновую
прокладку и вставьте кран в отверстие мойки.
• Снизу столешницы наденьте на резьбовой хвостовик
пластиковую и металлическую стопорную шайбы и
наверните крепежную гайку.
• На пластиковую подводящую трубку наденьте накидную
гайку , вставьте в трубку коническую втулку (длинным
конусом к гайке) и наверните гайку на резьбовой
хвостовик крана.
Удалитетермоусадочнуюпленку с модулей.
Промойтеуплотнительные кольцамодулей под струейводы.
Установитемодули вводоочиститель. Для этого вставьте модульв соответствующий
коллектордо упора иповерните модуль вправо (противчасовой стрелки) до щелчка.
Найдите где соединяется
труба холодной воды
с гибким шлангом. Раскрутите
соединение
Присоедините
трубку
Установите
кран
5
6
Запуск DWM-201
Подсоединение подводящих трубок
и электропитания
Установка узла подключения
Установка дренажного хомута
Установка крана чистой воды
Установка модулей
Промывка блока предварительной
водоподготовки
Установкаминерализатора ипостфильтра
3
5
1. Отвернитекрышку постфильтрапротив часовой стрелки и снимите ее.
2. Снимитес минерализатораи постфильтра термоусадочнуюпленку. Вставьте
минерализаторв корпусводоочистителя.
3. Промойтеуплотнительное кольцопостфильтра под струейводы. Вставьте
постфильтрв крышкудо упора.
4. Установитекрышку спостфильтром на место.
5. Закрутитепо часовой стрелкедо упора (при этомпроизойдет 8–9 щелчков).
Вставьтемодуль всоответствующий коллектор доупора и повернитеи
повернитемодуль почасовой стрелке до щелчка.
1. Обратитевнимание, что вместомембранного модуля на
времяпромывки необходимо установитьсервисную
заглушку.
2. Вставьтевилку блокапитания в розетку, аштекер, идущий
отблока питания, в разъемна передней панели.
Дляотсоединения модуля нажмитестопорную кнопку до
упораи, удерживая ее, повернитемодуль против часовой
стрелки.
220v
К2
К7М
Мембранный
модуль
К5
Минерализатор
ипостфильтр
9
8
К5
К7М
К2
1
2
• Откройтекран чистой воды.
• Откройтекран на узлеподключения. Замигают
световыеиндикаторы ресурсов модулей I, II, III, IV и
V вв сопровождении звуковогосигнала.
• Длязапуска промывочного режима 3 раза
кратковременнонажмите накнопк у «PUSH»,
расположеннуюна панели управления. Приэтом
прозвучит 5 звуковыхсигналов, погаснет световая
индикацияи запустится промывочныйрежим
блокапредварительной водоподготовки,
продолжительностью 30 мин.
ЕслиВы ошиблись призапуске режима промывки (нажатиикнопки «PUSH»), то выждите 5
секунди повторитепопытку.
Припромывке из системыбудет выходитьвоздух, этот может сопровождатьсяшумом.
• Убедитесь, чтовсе соединениягерметичны. При обнаружении протечкинемедленно
перекройтекран на узлеподключения и проверьтесоединения. Для продолжения процедуры
промывкиснова откройтекран.
• Послеокончания промывки блокапредварительной водоподготовки, DWM-201 издаст 5
звуковыхсигналов и автоматическиперейдет врабочий режим.
• Закройтевходной кранна узле подключения идождитесь, пока световая извуковая индика-
ции DWM-201 выключатся.
Панельуправления
4
3
2
2
1
4
(блокпитания невходит вкомплектацию водоочистителя)
7
Установка DWM-201
• Перекройтекраны водоснабжения вашейквартиры.
• Откройтекухонный смеситель, чтобыс броситьдавление в водопроводе.
1
• Установитеузел подключения вводопровод. При необходимости
дляуплотнения наружной резьбыузла подключения используй-
теленту ФУМ.
• Подсоединитетрубку JG 1/4”.
Устанавливатьхомут рекомендуетсяна дренажной линии передсифоном
(дренажныйхомут подходит кбольшинству дренажных линий диаметром
около 40 мм).
Зафиксируйтехомут на
дренажнойтрубе как
показаннона рисунке
выше, послечего сквозь
штуцерхомута просвер-
литеотверстие диаме-
тром 7 мм, присоедините
дренажнуютрубку
• Просверлитев мойке (столешнице) отверстие диаметром
12 мм.
• Наденьтена резьбовойхвостовик кранарезиновую
прокладку, декоративнуюподставку, резиновую
прокладкуи вставьте кранв отверстие мойки.
• Снизустолешницы наденьтена резьбовой хвостовик
пластиковую и металлическуюстопорную шайбыи
навернитекрепежную гайку.
• Напластиковую подводящую трубку наденьте накидную
гайку , вставьтев трубкуконическую втулку (длинным
конусомк гайке) и навернитегайку на резьбовой
хвостовик крана.
Удалитетермоусадочнуюп ленкус модулей.
Промойтеуплотнительные кольца модулейпод струей воды.
Установитемодули вводоочиститель. Для этого вставьте модуль всоответствующий
коллектордо упора иповерните модуль вправо (противчасовой стрелки) до щелчка.
Найдитегдесоединяется
труба холодной воды
сгибким шлангом. Раскрутите
соединение
Присоедините
трубку
Установите
кран
5
6
Запуск DWM-201
Подсоединение подводящих трубок
и электропитания
Установка узла подключения
Установка дренажного хомута
Установка крана чистой воды
Установка модулей
Промывка блока предварительной
водоподготовки
Установкаминерализатора ипостфильтра
3
5
1. Отвернитекрышку постфильтрапротив часовой стрелки и снимите ее.
2. Снимитес минерализатора ипостфильтра термоусадочнуюпленку. Вставьте
минерализаторв корпус водоочистителя.
3. Промойтеуплотнительное кольцо постфильтрапод струейводы. Вставьте
постфильтрв крышку доупора.
4. Установитекрышку спос тфильтромна место.
5. Закрутитепо часовой стрелкедо упора (при этомпроизойдет 8–9 щелчков).
Вставьте модуль в соответствующий коллектор до упора и поверните и
поверните модуль по часовой стрелке до щелчка.
1. Обратите внимание, что вместо мембранного модуля на
время промывки необходимо установить сервисную
заглушку.
2. Вставьте вилку блока питания в розетку, а штекер, идущий
от блока питания, в разъем на передней панели.
Для отсоединения модуля нажмите стопорную кнопку до
упора и, удерживая ее, поверните модуль против часовой
стрелки.
220v
К2
К7М
Мембранный
модуль
К5
Минерализатор
ипостфильтр
9
8
К5
К7М
К2
1
2
• Откройте кран чистой воды.
• Откройте кран на узле подключения. Замигают
световые индикаторы ресурсов модулей I, II, III, IV и
V в в сопровождении звукового сигнала.
• Для запуска промывочного режима 3 раза
кратковременно нажмите на кнопку «PUSH»,
расположенную на панели управления. При этом
прозвучит 5 звуковых сигналов, погаснет световая
индикация и запустится промывочный режим
блока предварительной водоподготовки,
продолжительностью 30 мин.
Если Вы ошиблись при запуске режима промывки (нажатии кнопки «PUSH»), то выждите 5
секунд и повторите попытку.
При промывке из системы будет выходить воздух, этот может сопровождаться шумом.
• Убедитесь, что все соединения герметичны. При обнаружении протечки немедленно
перекройте кран на узле подключения и проверьте соединения. Для продолжения процедуры
промывки снова откройте кран.
• После окончания промывки блока предварительной водоподготовки, DWM-201 издаст 5
звуковых сигналов и автоматически перейдет в рабочий режим.
• Закройте входной кран на узле подключения и дождитесь, пока световая и звуковая индика-
ции DWM-201 выключатся.
Панель управления
4
3
2
2
1
4
(блокпитания невходит в комплектациюводоочистителя)
7
Установка DWM-201
• Перекройтекраны водоснабжения вашейквартиры.
• Откройтекухонный смеситель, чтобы сброситьдавление в водопроводе.
1
• Установитеузел подключения вводопровод. При необходимости
дляуплотнения наружной резьбыуз лаподключения используй-
теленту ФУМ.
• Подсоединитетрубку JG 1/4”.
Устанавливатьхомут рекомендуетсяна дренажной линии передсифоном
(дренажныйхомут подходит кбольшинству дренажных линий диаметром
около 40 мм).
Зафиксируйтехомут на
дренажнойтрубе как
показаннона рисунке
выше, послечего сквозь
штуцерхомута просвер-
литеотверстие диаме-
тром 7 мм, присоедините
дренажнуютрубку
• Просверлитев мойке (столешнице) отверстие диаметром
12 мм.
• Наденьтена резьбовойхвос товик кранарезиновую
прокладку, декоративнуюподставку, резиновую
прокладкуи вставьте кранв отверстие мойки.
• Снизустолешницы наденьтена резьбовой хвостовик
пластиковую и металлическуюстопорную шайбыи
навернитекрепежную гайку.
• Напластиковую подводящую трубку наденьте накидную
гайку , вставьтев трубкуконическую втулку (длинным
конусомк гайке) и навернитегайку на резьбовой
хвостовик крана.
Удалите термоусадочную пленку с модулей.
Промойте уплотнительные кольца модулей под струей воды.
Установите модули в водоочиститель. Для этого вставьте модуль в соответствующий
коллектор до упора и поверните модуль вправо (против часовой стрелки) до щелчка.
Найдитегдесоединяется
труба холоднойводы
сгибким шлангом. Раскрутите
соединение
Присоедините
трубку
Установите
кран
5
6
Запуск DWM-201
Подсоединение подводящих трубок
и электропитания
Установка узла подключения
Установка дренажного хомута
Установка крана чистой воды
Установка модулей
Промывка блока предварительной
водоподготовки
Установка минерализатора и постфильтра
3
5
1. Отверните крышку постфильтра против часовой стрелки и снимите ее.
2. Снимите с минерализатора и постфильтра термоусадочную пленку. Вставьте
минерализатор в корпус водоочистителя.
3. Промойте уплотнительное кольцо постфильтра под струей воды. Вставьте
постфильтр в крышку до упора.
4. Установите крышку с постфильтром на место.
5. Закрутите по часовой стрелке до упора (при этом произойдет 8–9 щелчков).
Вставьтемодуль всоответствующий коллектор доупора и поверните и
повернитемодуль по часовойстрелке до щелчка.
1. Обратитевнимание, что вместомембранного модуля на
времяпромывки необходимо установитьсервисную
заглушку.
2. Вставьтевилку блока питанияв розетку, а штекер, идущий
отблока питания, в разъемна передней панели.
Дляотсоединения модуля нажмитестопорную кнопку до
упораи, удерживая ее, поверните модульпротив часовой
стрелки.
220v
К2
К7М
Мембранный
модуль
К5
Минерализатор
и постфильтр
9
8
К5
К7М
К2
1
2
• Откройтекран чистой воды.
• Откройтекран на узлеподк лючения. Замигают
световыеиндикаторы ресурсов модулей I, II, III, IV и
V вв сопровождении звуковогосигнала.
• Длязапуска промывочного режима 3 раза
кратковременнонажмите на кнопку «PUSH»,
расположеннуюна панели управления. Приэтом
прозвучит 5 звуковыхсигналов, погаснет световая
индикацияи запустится промывочныйрежим
блокапредварительной водоподготовки,
продолжительностью 30 мин.
ЕслиВы ошиблись при запускережима промывки (нажатии кнопки «PUSH»), товыждите 5
секунди повторите попытку.
Припромывке из системыбудет выходить воздух, этотможет сопровождаться шумом.
• Убедитесь, чтовсе соединения герметичны. При обнаружении протечкинемедленно
перекройтекран на узлеподключения и проверьтесоединения. Для продолжения процедуры
промывкиснова откройте кран.
• Послеокончания промывки блока предварительнойводоподготовки, DWM-201 издаст 5
звуковыхсигналов и автоматическиперейдет в рабочийрежим.
• Закройтевходной кран наузле подключения и дождитесь, покасветовая и звуковаяиндика-
ции DWM-201 выключатся.
Панельуправления
4
3
2
2
1
4
(блок питания не входит в комплектацию водоочистителя)
7

Похожие устройства

Скачать
