Дополнительный (ДК), блок (БК) и аварийный (АК) контакты

Обозначение

Способ

монтажа

Тип

кон-

тактов

Напря-

жение

изоляции,

Ui, В

Макс.

кол-во

на АПД

Ток тер-

мической

стойкости,

Ith, A

АПД-32-ДК-11

на левой

стороне АПД

NO+NC

690

2 6

АПД-32-ДК-20 NO+NO

1 2.5

АПД-32-АК-1001 NO+NC

АПД-32-АК-0101 NC+NC

АПД-32-АК-1010 NO+NO

АПД-32-АК-0110 NO+NC

АПД-32-БК-11

спереди над

управленем

NO+NC

250

АПД-32-БК-20 NO+NO

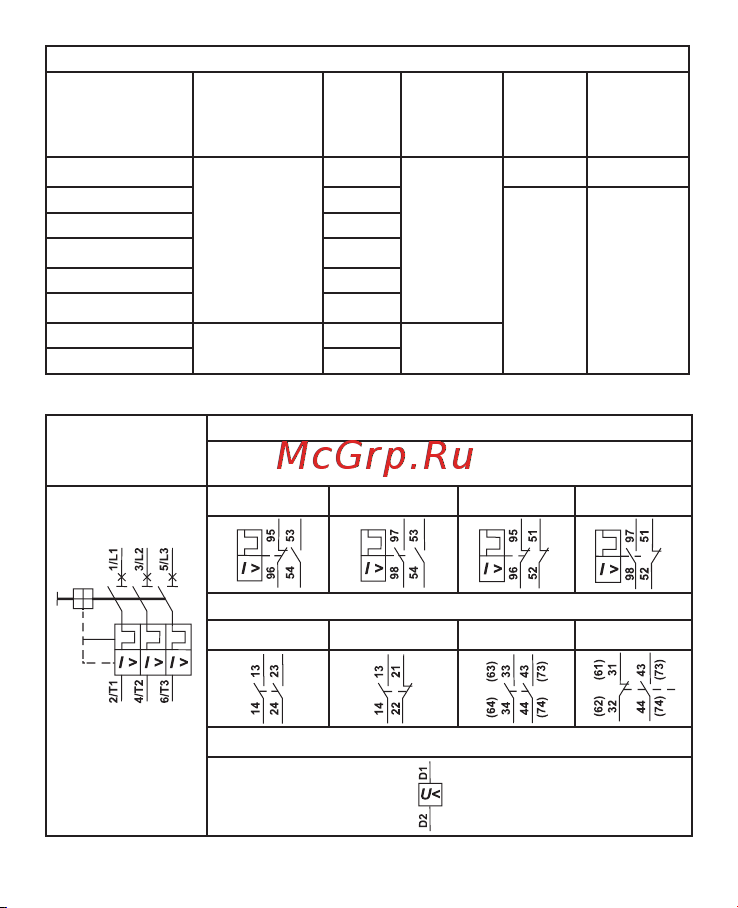

3.1 СХЕМЫ ЭЛЕКТРИЧЕСКИЕ ПРИНЦИПИАЛЬНЫЕ

АПД

Схемы дополнительного оборудования АПД

Контакты мгновенного действия и индикации

аварийного срабатывания

АК-0110 АК-1010 АК-0101 АК-1001

Дополнительные контакты мгновенного действия

БК-20 БК-11 ДК-20 ДК-11

Расцепители напряжения РМН
