Паспорт разработан в соответствии с требованиями ГОСТ 2.601
24
ТЕХНИЧЕСКИЙ ПАСПОРТ ИЗДЕЛИЯ
Кран шаровой разъемный (PN 10)
Размер
dn х dn,
мм
L,
мм
L1-1,
мм
L1-2,
мм
L2,
мм
L3,
мм
d1,
мм
d2,
мм
d3,
мм
H,
мм
20*20
134,0
41,0
43,5
10,5
58,0
21,0
44,0
51,0
48,0
25*25
151,0
49,0
50,0
14,0
65,0
26,0
52,0
60,0
64,0
32*32
177,0
55,0
55,0
15,0
72,0
33,0
62,0
67,5
100,0
40*40
192,0
61,0
70,5
16,0
46,0
41,0
72,0
83,0
81,0
50*50
245,0
58,0
90,0
20,0
54,0
51,0
87,0
103,0
100,0
63*63
295,0
102,0
106,0
29,0
64,0
64,5
105,0
121,0
110,0

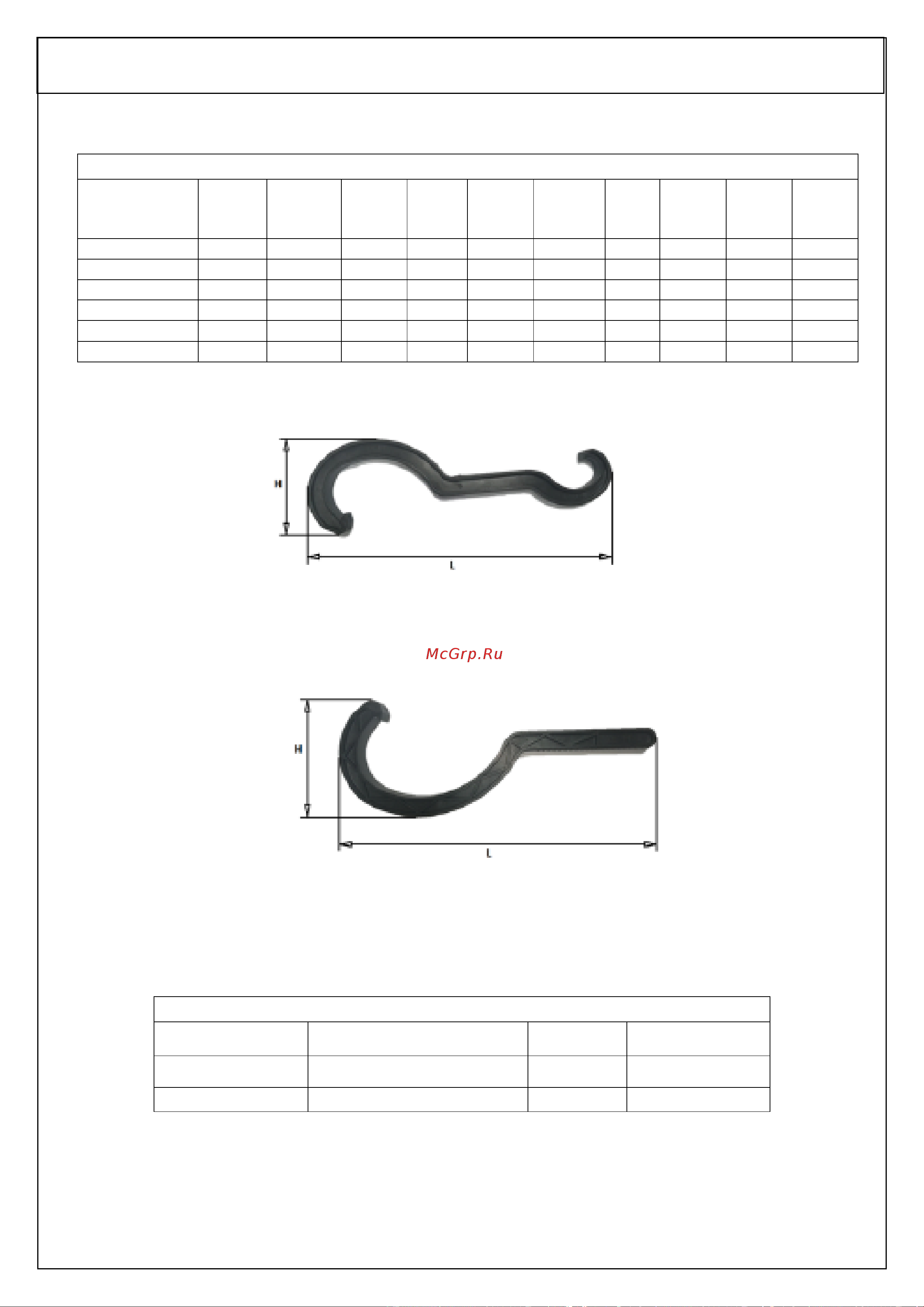

Рисунок 23. Ключ накидной для компрессионных фитингов ф 16-32/40-75
Рисунок 24. Ключ накидной для компрессионных фитингов ф 75-110
Таблица.27. Ключ накидной для компрессионных фитингов
Ключ накидной для компрессионных фитингов
№ рисунка
Размер dn, мм
L, мм
H ,мм
№ 20
16-32/40-75
385,0
116,0
№ 21
75-110
400,0
143,0
