Паспорт разработан в соответствии с требованиями ГОСТ 2.601
3
ТЕХНИЧЕСКИЙ ПАСПОРТ ИЗДЕЛИЯ

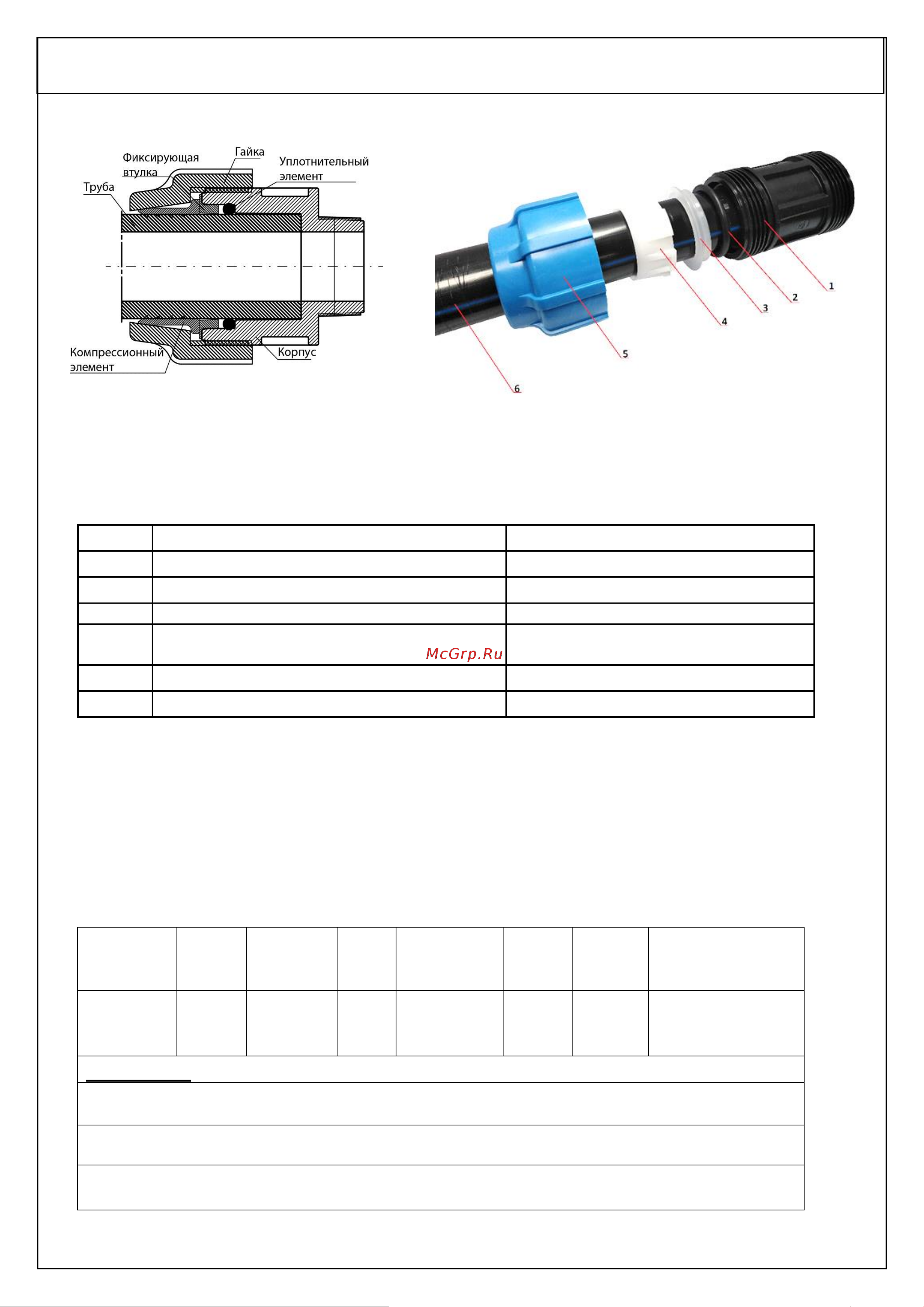

Рисунок 1. Конструкция компрессионной части фитинга.
Таблица1. Конструктивные элементы компрессионной части фитинга.
№
Наименование
Материал
1
Корпус
полипропилена
2
Резиновое уплотнительное кольцо
NBR (Бутадиен-нитрильный каучук )
3
Фиксирующая втулка
полипропилена
4
Зажимное кольцо (компрессионный
элемент)
полиокси-метилин (ПОМ)
5
Гайка
полипропилена
6
Труба
ПЭ, PPR
3. Условия применения фитингов для гарантированного срока службы
Соединительные детали компрессионного типа т.м. «ТПК –АКВА» следует применять в системах
водоснабжения с максимальным рабочим давлением p макс 0,8; 1,0 ;1,25; 1,6 МПа
и температурными режимами, указанными в таблице 2.
Таблица 2 Условия применения фитингов.
Класс
эксплуа-
тации
Т
раб
,
⁰С
Время
при Т
раб
,
год
Т
макс
,
⁰С
Время
при Т
макс,
год
Тавар,
⁰С
Время
при
Т
авар,
ч
Область
применения
ХВ
20
50
—
—
—
—
Холодное
водоснабжение
Примечание
Т
раб
- рабочая температура или комбинация температур транспортируемой воды,
определяемая областью применения;
Т
макс
. - максимальная рабочая температура, действие которой ограничено по
времени;
Тавар - аварийная температура, возникающая в аварийных ситуациях при нарушении
систем регулирования.
