Паспорт разработан в соответствии с требованиями ГОСТ 2.601
6
ТЕХНИЧЕСКИЙ ПАСПОРТ ИЗДЕЛИЯ
Таблица 6. Муфта соединительная
.
Муфта соединительная
Размер dn, мм
L, мм
L1, мм
L2, мм
d1, мм
d2, мм
20
84,5
43,6
29,5
21,4
42,5
25
106,0
50,6
35,0
27,0
50,0
32
130,0
63,0
41,0
35,0
61,8
40
155,0
75,0
47,5
42,5
78,0
50
183,0
87,0
54,0
53,5
96,0
63
216,0
102,0
60,0
67,5
118
75
210,0
119,0
34,0
76,5
127,5
90
304,0
147,0
42,0
93,5
110
352,0
168,0
49,0
112,0
182,0

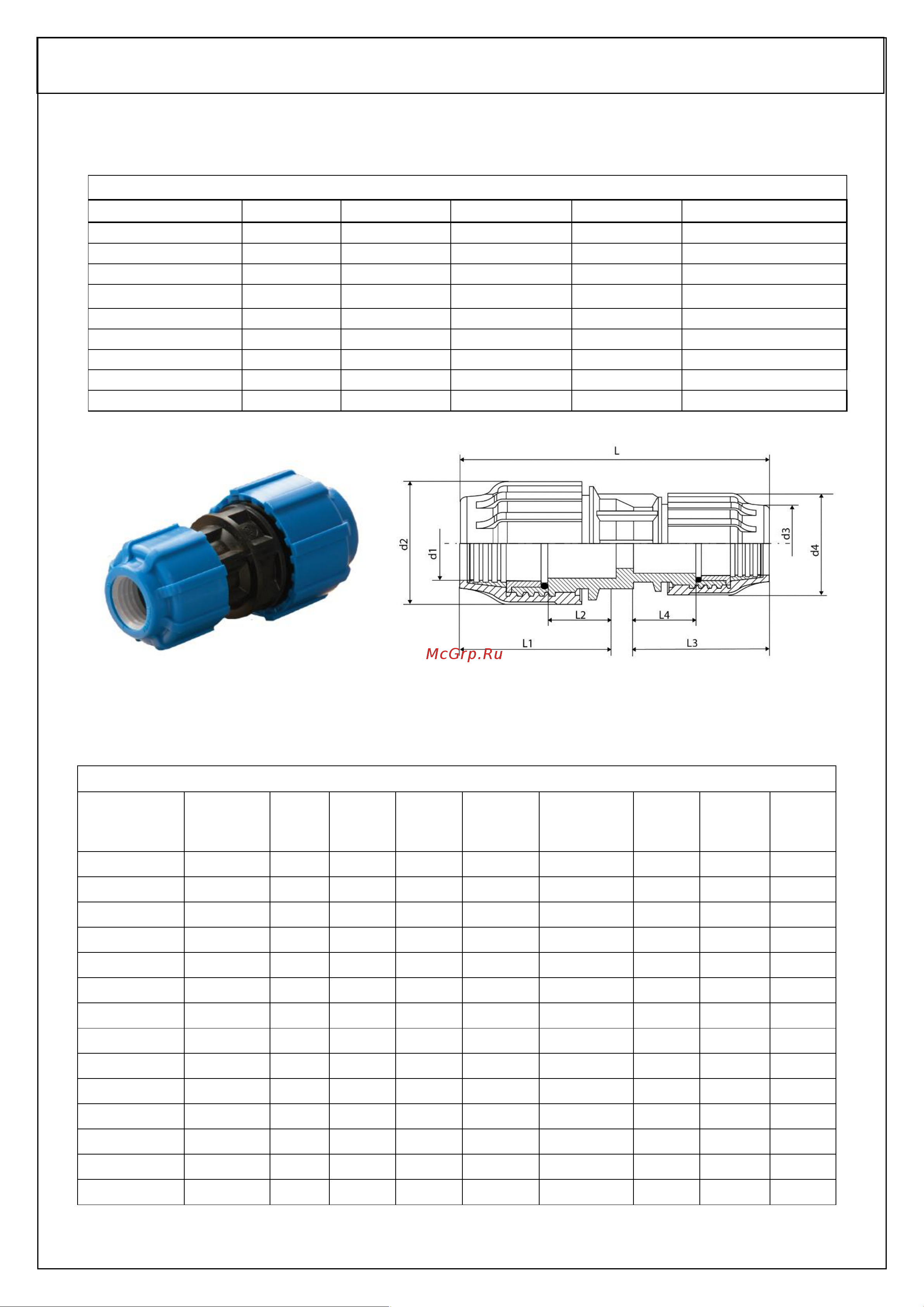

Рисунок 3. Муфта переходная.
Таблица 7. Муфта переходная.
Муфта переходная
Размер
dn1хdn3,
мм
L,
мм
L1,
мм
L2,
мм
L3,
мм
L4,
мм
d1,
мм
d2,
мм
d3,
мм
d4,
мм
25х20
92,0
53,0
35,0
41,0
29,5
27,5
50,0
21,4
42,5
32х20
120,0
63,0
41,0
56,0
29,5
33,5
63,0
21,4
50,0
32х25
119,5
63,0
41,0
53,0
35,0
33,5
63,0
27,0
50,0
40х25
128,5
70,5
41,0
51,0
35,0
42,5
78,0
27,0
50,0
40х32
134,5
70,5
47,5
63,0
41,0
42,5
78,0
35,5
61,5
50х32
152,0
83,5
49,5
61,5
41,0
53,5
96,0
35,5
61,5
50х40
173,0
83,5
54,0
70,5
47,5
53,5
96,0
42,5
78,0
63х32
178,0
102,0
32,0
73,0
28,0
67,5
121,0
35,5
61,5
63х40
185,0
99,0
30,0
85,0
31,0
67,5
118,0
42,5
78,0
63х50
195,0
102,5
60,0
87,5
54,0
67,5
118,0
53,5
95,0
75х50
229,0
133,0
35,0
93,0
38,0
76,5
121,0
53,5
95,0
75х63
237,0
76,5
33,5
72,0
47,0
77,0
127,5
64,5
105,0
90х63
263,0
147,0
40,0
114,0
46,0
93,5
152,0
67,5
118,0
90х75
287,0
146,0
40,0
138,0
37,0
93,5
152,0
76,5
127,5
