6 7

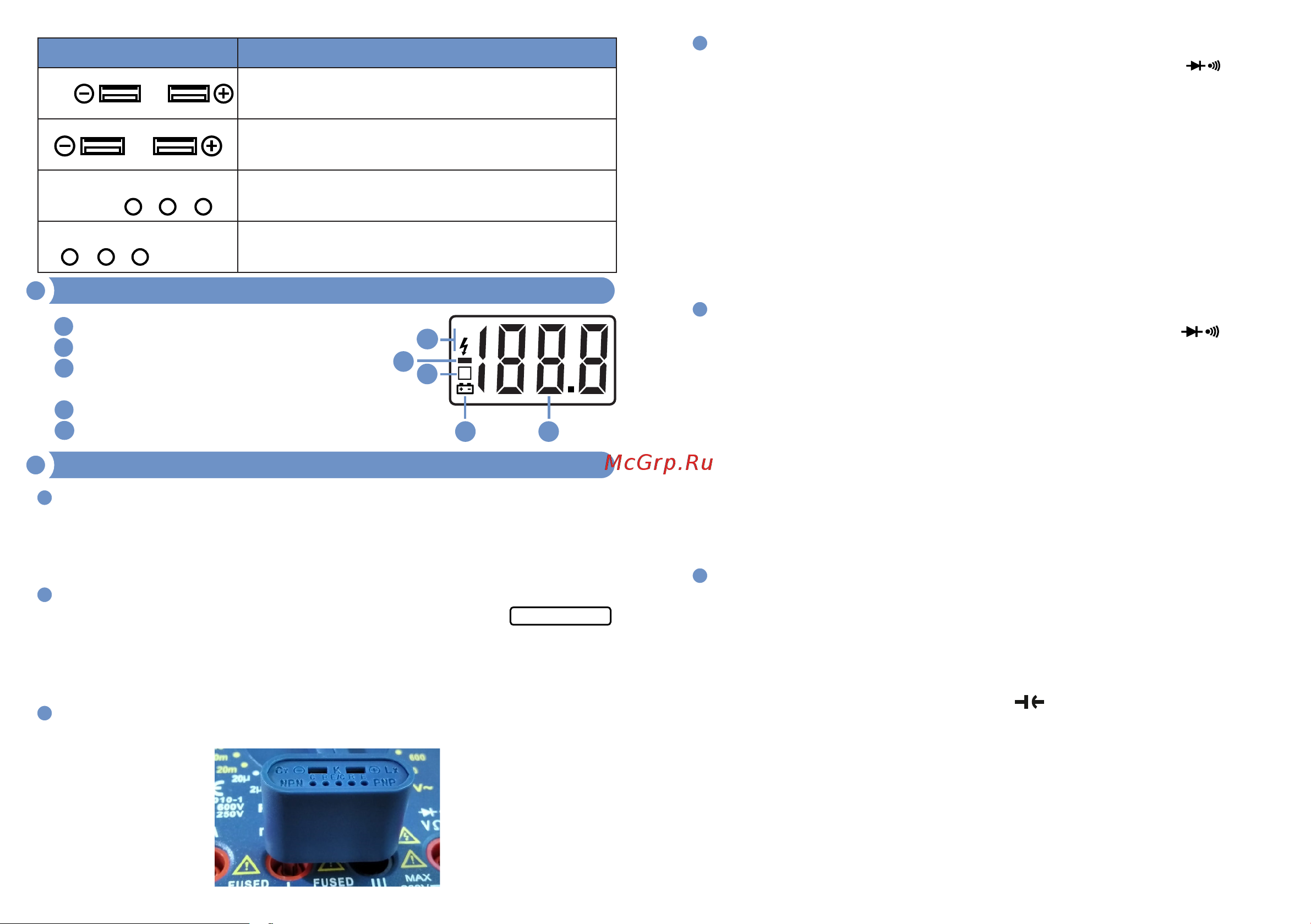

Гнездо переходника Назначение
Для измерения ёмкости, для полярных кон-
денсаторов соблюдайте полярность
Для подключения термопары, соблюдайте
полярность
Для подключения «Коллектора», «Базы»,
«Эмиттера» NPN–транзистора
Для подключения «Коллектора», «Базы»,
«Эмиттера» PNP–транзистора
ДИСПЛЕЙ
1. Поле отображения значения;
1. Индикатор полярности;
1. Индикатор активированной
1. функции «HOLD»;
1. Индикатор разряда батареи;
1. Индикатор высокого напряжения.
ИНСТРУКЦИЯ ПО ЭКСПЛУАТАЦИИ
УСТАНОВКА / ЗАМЕНА БАТАРЕЙКИ
Снимите защитный чехол, открутите 3 винта и снимите заднюю
крышку. Замените батарейку подключив её как на картинке. Соберите
в обратной последовательности.
ВКЛЮЧЕНИЕ И ВЫКЛЮЧЕНИЕ ПРИБОРА
Для включения прибора нажмите кнопку ПИТАНИЕ .
Для выключения нажмите её ещё раз. В приборе предусмотрена
функция автоматического выключения при бездействии в течение
примерно 10 минут.
ПОДКЛЮЧЕНИЕ МНОГОФУНКЦИОНАЛЬНОГО ПЕРЕХОДНИКА
Подключите переходник к прибору как показано на картинке.
6
200
Н
НV
1
2
4
5
3
НАПРЯЖЕНИЕ ПОСТОЯННОГО ТОКА (V=)
Вставьте черный щуп в гнездо «COM», а красный в гнездо « VΩHz».
Если известно примерное значение напряжения — установите
поворотный переключатель в положение «V=» больше, чем предпо-
лагаемое значение или установите на диапазон 600 В. Подключите
щупы к измеряемой цепи и на дисплее будет отображено значение
измеренного напряжения. Если на дисплее отображается «OL» —
это означает перегрузку и необходимо увеличить диапазон. Если
измеренное значение меньше предыдущего диапазона — можно
переключить на него для более точного результата измерения.
Внимание! Запрещается переключать диапазон или режим,
если щупы подключены к объекту измерения.
НАПРЯЖЕНИЕ ПЕРЕМЕННОГО ТОКА (V~)
Вставьте черный щуп в гнездо «COM», а красный в гнездо « VΩHz».
Если известно примерное значение напряжения — установите
поворотный переключатель в положение «V~» больше, чем предпо-
лагаемое значение или установите на диапазон 600 В. Подключите
щупы к измеряемой цепи и на дисплее будет отображено значение
измеренного напряжения. Если на дисплее отображается «OL» — это
означает перегрузку, и необходимо увеличить диапазон. Если изме-
ренное значение меньше предыдущего диапазона — можно переклю-
чить на него для более точного результата измерения.
Внимание! Запрещается переключать диапазон или режим,
если щупы подключены к объекту измерения.
СИЛА ПОСТОЯННОГО ТОКА (A=)
Вставьте черный щуп в гнездо «COM», а красный в гнездо «10А».
Установите поворотный переключатель в положение «A=» «10А».
Подключите щупы в разрыв измеряемой цепи и на дисплее будет
отображено значение измеренной силы тока.
Если измеряемый ток гарантированно меньше 200 мА, то подклю-
чите красный щуп в гнездо «hFEmА°C », а переключатель в поло-
жение «A=» «200 мА» Подключите щупы в разрыв измеряемой цепи
и на дисплее будет отображено значение измеренной силы тока.
Если на дисплее отображается «ОL» — это означает перегрузку
и необходимо увеличить диапазон. Если измеренное значение
меньше предыдущего диапазона — можно переключить на него для
более точного результата измерения.
Необходимо помнить, что для диапазонов 10 А и до 200 мА —
отдельные гнезда.
7
1
2
3
4
5
Cx K
K
NPN
C B E/C
PNP
B EE/C
